Как устроен термодатчик включения вентилятора?

3396

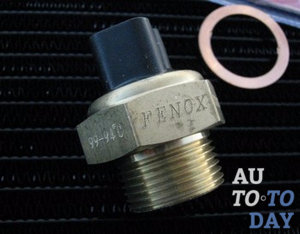

Термодатчик включения вентилятора Устройство вентилятора охлаждения двигателя внутреннего сгорания, является одним из основных составных успешного функционирования всей системы транспортного средства. Именно посредством данного средства возможно принудительно организовать обдув двигателя, который был сильно нагрет, и радиатора системы охлаждения в непосредственные периоды стоянки транспортного средства, при условии включенного и заведенного двигателя.

История всей охладительной системы автомобиля, казалось бы, достаточно скупа, вследствие чего развитие всех необходимых устройство шло двумя основными путями. Именно исходя из этих соображения можно предопределить, что серийные автомобили в современном мире используют системы двух основных типов охлаждения: охлаждение посредством жидкости и воздушное охлаждение. Вентилятор, как основное сочетаемое устройство, которое является базисом, используется в обоих системах охлаждения. Такого рода конструкции исходят из функциональных составных и принципа работы системы охлаждения автомобиля.

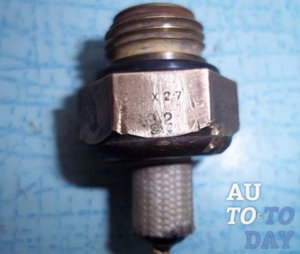

Местонахождение термодатчика Дело в том, что конечный носитель, который рассеивает тепло, которое отводится от двигателя внутреннего сгорания, является воздухом. Следовательно, именно устройство вентилятора играет роль соединительного элемента, который является основным источником обеспечения постоянного и равномерного процесса отвода тепла непосредственно в атмосферу.

1. Как работает термодатчик включения вентилятора

В те периоды года, когда погода на дворе достаточно жаркая, довольно часто встречаются случаи, когда двигатель даже хорошего современного автомобиля перегревается. Для того, чтобы не допустить этого в дороге, автомобилисту следует очень пристально следить за работой и состоянием системы, которая и отвечает за охлаждение двигателя внутреннего сгорания. Важно заметить, что при приросте температуры жидкости для охлаждения будет не достаточным использование естественного охлаждения, следовательно, для того чтобы на порядок увеличить тепловой отвод из автомобиля, придется включить дополнительные вентиляторы, которые устанавливаются непосредственно на устройство радиатора.

Именно такого рода включение устройств, если температура достигла состояния критической, будет подопечным датчику, который устанавливается на нижнюю часть устройства радиатора. Именно поэтому важно сказать, что датчик вентилятора – залог успешного функционирования и эксплуатации автомобиля и он играет далеко не последнюю роль в исправности транспортного средства при передвижениях в летнее время года.

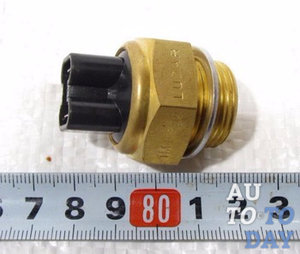

Термодатчик Такого рода датчики имеют достаточно простое конструктивное и функциональное устройство. Нижняя часть такого элемента имеет в своем арсенале биметаллическую пластину, которая рассчитана на то, что она будет демонтироваться при достижении определенной температуры, вследствие чего будет возникать определенное воздействие непосредственно на толкатель, посредством которого будет происходить замыкание контактов.

Для более детального рассмотрения данного вопроса следует обратиться к самой системе включения вентиляторов. В то время как жидкость, которая располагается в радиаторе, является холодной, пластина, которая является биметаллической, будет находится в спокойном состоянии внутри датчика, вследствие чего контакты будут разомкнуты. В то время, когда температура жидкости будет повышаться до необходимого установленного уровня, устройство биметаллической пластины будет деформироваться. После этого оно будет толкать толкатель, посредством которого будут замыкаться контакты.

Важно также отметить, что разные автомобили и будут иметь разные устанавливаемые датчики, которые будут настраиваться на разную температуру срабатывания, что напрямую зависит от конструкции двигателя, его мощности и иных не менее важных характеристик. Кроме классификации, которую относят к датчиком и, которая кроется в температуре включения вентиляторов, данные устройства можно разделить на два типа, кредом классификации которых будет разная скорость вращения: те, которые рассчитываются на одну скорость включения; те, которые рассчитываются на две скорости.

Термодатчик включения вентилятора Большинство современных автомобилей имеют в своем арсенале односкоростную систему включения вентиляторов. Тем не менее, не будет являться большой редкостью то, что встречается двухскоростная система. Такого рода система, при достижении определенной температуры, будет реагировать своеобразно, так как непосредственно на самом датчике будет замыкаться одна пара контактов.

Именно посредством данного действия будет активироваться вентилятор на небольших оборотах. В том случае, если температура жидкости для охлаждения будет расти, датчик будет автоматически замыкать и вторую пару контактов, вследствие чего вентиляторы будут вращаться уже на максимальной скорости, что будет отводить достаточно большое количество тепла.

2. Замена термодатчика включения вентилятора

Такая необходимость возникает тогда, когда автомобилист заметил, что данная система работает неисправно, может указывать неправильные показатели, вследствие чего двигатель может серьезно пострадать нанеся огромный ущерб кошельку автомобилиста. Своевременную замену датчика включения вентилятора следует проводить посредством использования самого простого набора слесарных инструментов. Все проводимые работы необходимо разделить на три блока.

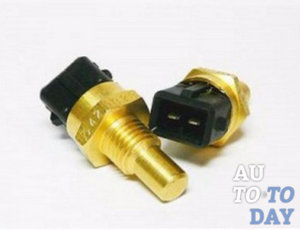

ТермодатчикПервым делом следует произвести слитие охлаждающей жидкости непосредственно с радиатора, вследствие чего нужно обесточить сам датчик включения радиатора. После этого необходимо демонтировать из корпуса радиатора сам прибор. Далее следует попросту произвести установку нового устройства, при этом использовать медное кольцо-уплотнитель.

Важно заметить, что перед непосредственным монтажом изделия необходимо сделать небольшую шалость. Нужно на датчике включения вентилятора к клеммам выводного контакта присоединить клеммы, который относятся к мегомметру. Именно таким образом можно протестировать функциональную часть данного изделия.

Контроль за включением работающего изделия следует производить посредством нагретой воды, куда нужно будет поместить собственно сам датчик. При этом должно случиться следующее: контактные клеммы прибора должны замкнуться. Если температурный режим достиг 95 градусов устройство мегомметра должно указать на сопротивление изделия, что свидетельствует о том, что устройство работает нормально.

3. Неисправности термодатчика включения вентилятора

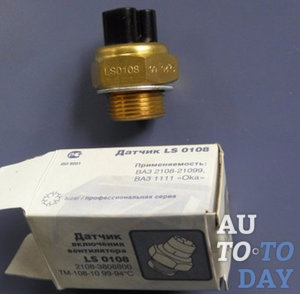

Термодатчик Далеко не редкостью на автомобилях, которые являются плодами отечественного производства, встречается отказ датчика включения вентиляторов. Важно заметить, если автомобилист заметил такого рода неисправность, признаком которой будет превышение стрелкой температурной шкалы ее значения, можно спокойно определить причину перегрева – датчик включения вентилятора.

Если данное устройство пришло в неисправность, то придется дотянуть свой автомобилист до гаража, что сделать не составит большого труда. Необходимо демонтировать разъем с датчика, а посредством небольшого кусочка проволоки, скрепки, или иной детали, что попадется под руку, нужно будет в разъеме замкнуть клеммы, вследствие чего вентиляторы запустятся. После этого, если зажигание включено, данные устройства будут вращаться постоянно.

Для проверки выкрученного датчика потребуется такая процедура. Сначала нужно взять неглубокую кастрюлю, 100 градусный термометр или мультимер для прозвонки датчика. Далее нужно подцепить два провода непосредственно к датчику и подцепить провода к концам мультимера. В кастрюлю необходимо залить воду. Далее нужно на нитки подвесить датчик и закрепить его. Важно заметить, что вся металлическая часть должна находится в воде. Прямого контакта кастрюли и датчика быть не должно.

Термодатчик включения вентилятора Так, тепло будет передаваться к датчику лишь посредством воды. Именно поэтому вода должна заполнять кастрюлю так, чтобы устройство датчика не касалось дна. Далее необходимо включить конфорку газовой плиты, чтобы вода нагревалась постепенно и медленно. Именно при постепенном нагревании воды на малом огне необходимо следить за срабатыванием датчика, после чего сверять результаты самого эксперимента с показаниями на датчике.
