Сальник гидроусилителя - что делать, если он потек?

1927

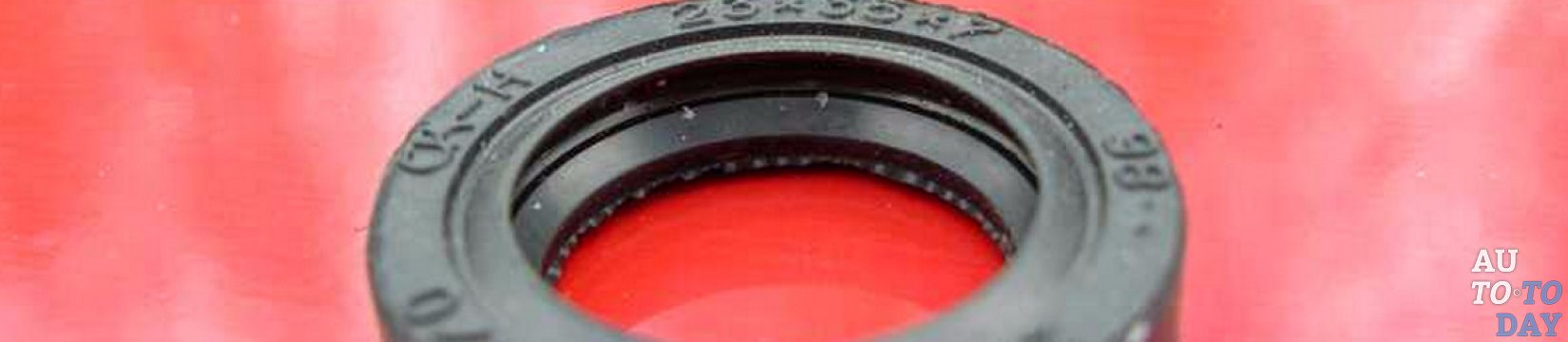

Сальник Принцип реечной передачи силы в автомобилестроении начал использоваться впервые не в виде рулевой рейки. Одним из многих видов механических передач является кремальер. Он выполняет функцию преобразования поступательных движений во вращательные. Вспомните только старые фотокамеры складной конструкции, в них как раз для фокусировки и использовалась реечная передача. Но это автомобильный портал и разговор у нас пойдёт далее об автомобильной рулевой рейке. Автомобильная рулевая рейка уже много лет как одна из основных частей рулевого управления. И на большинстве современных легковых автомобилей так же встречается рулевая рейка. Хотя это не исключает применения и других видов рулевых механизмов, как винт-шариковая гайка и червячная передача.

Принцип работы сальника насоса гидроусилителя

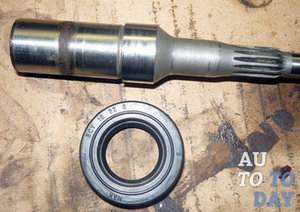

На сегодняшний день, большая часть рулевых реек оснащается механизмами, которые облегчают вращение колеса рулевого управления, особенно в моменты, стоящего на месте автомобиля. Самым распространённым из них является гидроусилитель руля (ГУР). К рулевой рейке приспособлен исполнительный механизм, в состав которого входит распределитель и насос. Сальник ГУР Насос, что приводится в действие ремнём от коленвала, перекачивает жидкость из расширительного бачка гидроусилителя в золотниковый распределитель под высоким давлением в 100 атмосфер. Распределитель отслеживает усилие, что прилагается к рулю, а при его появлении помогает водителю во вращении руля. Основным элементом распределителя является торсион рулевого вала. Когда руль находится в состоянии покоя, торсион расслаблен, распределительные каналы дозирования закрыты, а масло сливается в расширительный бачок.

В момент вращения водителем руля, торсион начинает закручиваться и тем сильнее становиться его кручение, чем большее усилие к вращению прилагается. А торсион в свою очередь направляет жидкость в устройство исполнения при помощи золотника и системы каналов. В зависимости от стороны, в которую закручивается торсион, подача давления происходит перед поршнем исполнительного устройства или за него.

Поршень крепко зафиксирован на рулевой рейке и это помогает ему создавать сильное давление на масло, которое в свою очередь способствует вращению колеса в нужном направлении. Система также оборудуется предохранительным клапаном. Если водитель вывернет руль до упора, тогда клапан открывается и сбрасывает лишнее давление масла назад в бачок. Путём такого функционирования существенно облегчается вращение руля и происходит ослабление передачи ударов от колёс на руль.

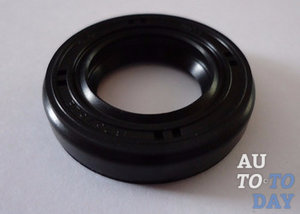

Сальник Гидроусилитель рулевого управления не лишён и присущих ему недостатков. К ним относятся потеря информативности рулевого управления и его отзывчивости, нехватку реактивного усилия на рулевом колесе, которая помогает профессиональным гонщикам и просто опытным водителям чувствовать автомобиль и точно проходить повороты даже на очень высоких скоростях. К сведению, система может быть настроена по любым запросам автовладельцев, просто большинство водителей гораздо больше уважает комфорт и безопасность передвижения.

Эти слова напрямую можно отнести к некоторым моделям «баварских трёшек», где рулевое управление настраивается таким образом, что останутся довольны как профессиональные гонщики, так и журналисты, которые, порой, умеют упрекнуть острым словцом конструкторов в том, что информативность рулевого управления находится не на желаемом уровне.

Система автомобильного гидроусилителя руля – очень надёжный механизм. Его обслуживание сводится, зачастую, к регламентной замене ремня привода и контролю гидравлической жидкости в расширительном бачке. Но несмотря на надёжность всего механизма, всё же сальники рулевой рейки часто начинают утрачивать свою герметичность, в следствии чего гидравлическая жидкость начинает вытекать. Частой причиной этого служит коррозия рейки и её загрязнение, что случается в следствии износа сальников и разрыва пыльников.

Замена сальника насоса гидроусилителя

В первую очередь возьмите шприц с трубочкой и выкачайте всё содержание расширительного бачка гидроусилителя руля. Когда там будет пусто, снимите шланг с обратки и вставьте его в банку, где уже имеется жидкость из бачка и прокрутите руль несколько раз в разные стороны, чтобы оставшаяся жидкость вытекла из гидроусилителя и не пролилась на Вас. После этого приступайте к снятию гидроусилителя.

Сальник Снимите правое колесо, снимите защитный кожух, который зачастую держится на двух болтах. После головкой на 14 открутите эти два болта. Первым открутите тот, что снизу, затем потяните ГУР на себя и снимите ремень, а после этого откручивайте и верхний болт. Если не выходит вытащить гидроусилитель руля, воспользуйтесь специальным приспособлением для этого. После этого рожковым или накидным ключом (будет зависеть от положения болта) на 14 выкрутите болт, фиксирующий непосредственно гидроусилитель руля.

Для этого для своего же удобства оттяните ГУР назад. Манипуляции, которые Вам придётся проводить с этим болтом, принесут мало удовольствия, особенно при обратном его закручивании. Когда болт начал прокручиваться, не доводите его до конца, перед этим выкрутите шланг высокого давления, находящийся под капотом. Для этого Вам нужно будет вооружиться двумя рожковыми ключами на 17 и 22.

Если не провести эту манипуляцию, гидроусилитель отвалится, повиснув на шлангах. После заберитесь под автомобиль и снимите поперечную балку. Это необходимо для того, чтобы полностью вытащить гидроусилитель. Выкрутите до конца ослабленный ранее болт и дёрните гидроусилитель руля, чтобы он сошёл. Далее тяните его вниз, но здесь есть один существенный момент: Вы открутили под капотом шланг высокого давления, но шланг подачи, что держится на хомуте возле гидроусилителя – нет. Этот шланг снимается достаточно проблематично ибо руки до него не дотягиваются. Для удобства открутите расширительный бачок вместе со шлангом расширителя, чтобы ГУР можно было ближе подтянуть к себе. Отсоедините шланг аккуратно, ибо с него польётся масло.

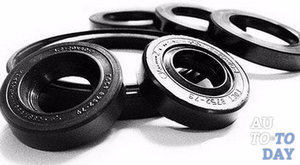

Сальники Снизу гидроусилителя снимите ещё два тонких шланга и снимайте гидроусилитель через большое отверстие за трассой глушителя, которое образовалось после снятия балки. Всё, гидроусилитель руля у Вас в руках. Почистите его и снимите шкив. Для этого открутите болт на 14. Это будет сделать сложно, предупреждаем заранее. Далее вытащите шкив, но не потеряйте шпонку.

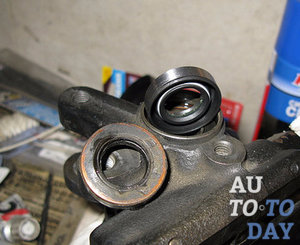

Подготовьте новый сальник. Тонкой отвёрткой, длинным гвоздём или шилом пробейте старый сальник и выковыряйте его. Осторожно, не касаясь вала! Вытрите место, в котором располагался старый сальник, чистой ветошью. Равномерно нанесите тонкий слой герметика на обойму нового сальника, смазав её и запрессуйте его.

Для запрессовки можно воспользоваться старым сальником. Попросите помочь Вам, ибо оправа может часто слетать. После соберите всё в обратном порядке и прокачайте гидроусилитель руля. Заправьте полностью расширительный бачок и прокрутите руль. Как будет уходить жидкость, подливайте её до полного заполнения бачка. Эти манипуляции проделывайте пока жидкость не перестанет уходить. Но есть ещё один важный момент – внимательно слушайте то, как выходит воздух во время прокрутки руля. Крутить можно будет и долго, но так необходимо. Результатом будет абсолютно бесшумная работа гидроусилителя руля, тишина в салоне, отсутствие пены в бачке, мало вибраций и больше комфорта!

Преимущества и недостатки гидроусилителя руля

Гидроусилитель рулевого управления – достаточно громоздкая система, но в то же время достаточно дешёвая в производстве, что положительно сказывается на цене автомобиля, который оснащается ГУРом. На сегодняшний день гидроусилитель руля устанавливается, зачастую, на малобюджетные автомобили и мощные внедорожники. Использование гидроусилителя руля на внедорожниках поясняется тем, что он обладает большой мощностью передачи крутящего момента на механизм рулевого управления. В этом и заключается основное преимущество гидроусилителя руля.

Сальник ГУР Но недостатками этот механизм обладает, конечно, и их гораздо больше. Первым минусом является тот факт, что в автомобиле с гидроусилителем руль нельзя держать в крайнем положении более пяти секунд, ибо происходящий перегрев масла может привести к поломке ГУРа. Второй минус – периодическое обслуживание гидроусилителя руля с периодичностью один раз в полгода: нужно менять жидкость, следить за уровнем масла в системе, проверять приводы, целостность шлангов и насоса ГУР.

В-третьих, работа насоса гидроусилителя прямо связана с мотором, поэтому насос постоянно заимствует у него часть мощности, которая, к слову, расходуется в пустую, когда автомобиль движется прямо. Четвёртый минус – невозможность настраивания режимов работы механизма в зависимости от условий передвижения. Последний недостаток – это слабая информативность обратной связи на высоких оборотах.
