Как установить электропривод багажника и получить полезную опцию?

3098

Багажник Далеко не всегда, даже самая лучшая заводская комплектация автомобиля, полностью устраивает его владельца, поэтому многие из них, часто стремятся улучшить функциональные возможности своего «железного коня», в частности, прибегая к установке дополнительного оборудования. В таких случаях, не на последнем месте находится установка электропривода, использующегося для облегчения процесса открывания/закрывания дверей машины, крышки багажного отделения или для управления стеклоподъемниками.

Как правило, к подобным усовершенствованиям (в нашей стране) прибегают владельцы отечественной классики (ВАЗ, Волга и т.д) или же обладатели стареньких иномарок, где система электропривода не была предусмотрена заводом-изготовителем. Однако, поскольку мы с Вами живем в XXI веке, то нет ничего сложного в том, что бы собственными силами восполнить функциональные бреши автомобилей, оставленные производителями. Конечно, когда дело касается электрооборудования, то к вопросу его установки следует подходить со всей серьезностью и ответственностью. В данной статье мы расскажем, что может понадобиться для установки электропривода багажника, какими знаниями необходимо обладать, прежде чем переходить к действию и наконец, опишем этапы самого процесса монтажа.

1. Что нужно для установки электропривода на багажник?

Открытие багажника Перед тем, как браться за реализацию любой идеи, стоит хорошо подумать, что для этого может понадобиться и, соответственно, подготовить все необходимое. В случае с электроприводом багажного отделения, в первую очередь, нужно купить сам механизм. В наше время – это вообще не проблема, ведь его можно найти практически в любом магазине автозапчастей. Зачастую, все такие электромеханизмы, в зависимости от производителя или каких-то незначительных конструктивных особенностей, отличаются друг от друга, но принцип действия остается одинаковым для всех.

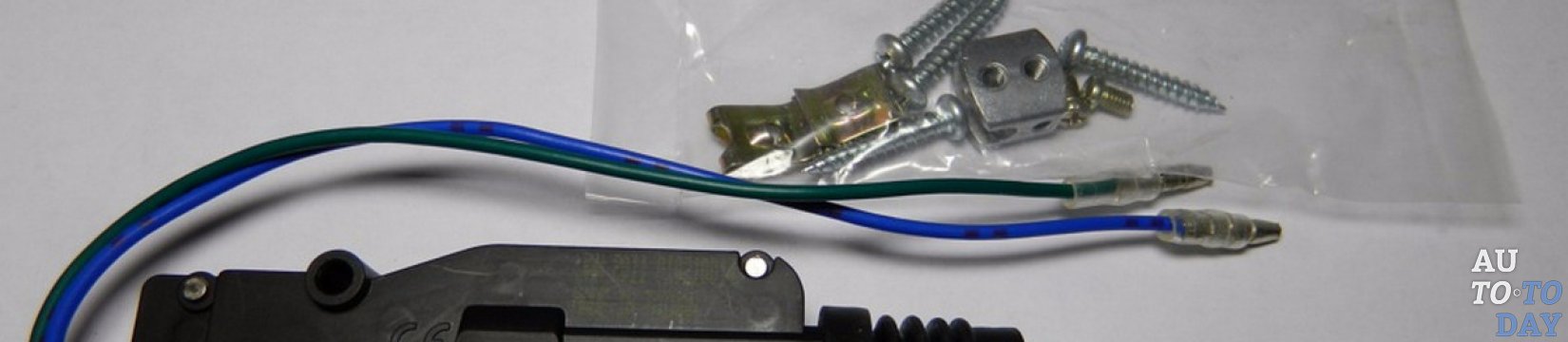

По этой причине, некоторые автовладельцы собирают нужное устройство в домашних условиях, как говориться «из подручных средств», но для пущей уверенности в положительном конечном результате, все-таки лучше приобрести готовый механизм. В комплект к нему, обычно, входят: электрический мотор, провода, клемма, реле, предохранитель, кнопка и соответствующая инструкция по их эксплуатации и подключению. Также, важно, что б к устройству прилагался гарантийный талон, благодаря которому Вы сможете обезопасить себя от лишних проблем в случае покупки низкокачественного товара, с ограниченным сроком эксплуатации.

Кроме того, для проведения установочных работ, Вам понадобиться стандартный набор инструментов, включающий в себя плоскогубцы, отвертки, дрель со сверлом из твердосплавных материалов, шуруповерт. Также, не лишним будет запастись мультиметром, который поможет проверить напряжение в сети и избавит Вас от будущих ненужных проблем связанных с замыканием не фоне высокого напряжения. Помимо указанных элементов, стоит сразу купить дополнительные провода, так как вполне реально, что длины тех, которые входят в приобретенный набор может оказаться недостаточно. Для их крепления и фиксации обшивки (она довольно часто закреплена одноразовыми элементами) Вам пригодятся гофрированные трубки, клипсы и термостойкая изолирующая лента, желательно черного цвета (менее заметная).

Электропривод багажника Это основные инструменты и материалы, которые, чаще всего, используются в установке электропривода багажника, однако, в зависимости от модели автомобиля и пожеланий его владельца, данный список может быть слегка расширен.

2. Что нужно знать, прежде чем приступать к установке электропривода багажника?

Электропривод крышки багажного отделения представлен в виде механизма состоящего из нескольких взаимосвязанных деталей: электрического мотора, двух 4 - контактных реле, толкающего штока, предохранителя и кнопки. Существует два вида привода, активизирующих работу штока для открытия двери багажника. Наиболее известным есть механизм, оборудованный электрическим мотором, так как именно он является достаточно практичным и выносливым. Несколько меньшее распространение получил привод, принцип действия которого основывается на использовании магнитных пластин. Его устройство отличается крайней сложностью, что соответственно, сказывается на качестве работы - возникает много проблем в процессе эксплуатации.

Принцип деятельности таких механизмов базируется на взаимодействии реле с магнитными пластинами и проходит в следующем направлении: когда начинает поступать электропитание, реле оттягивает шток и крышка багажного отделения открывается. Электромагнитные приводы двери (багажного отделения в том числе) не рекомендуется устанавливать на старые модели ВАЗа, ведь они совсем не практичны в использовании. В принципе, выполнить монтаж можно, но для этого придется провести серьезную модернизацию замка багажника, что в большинстве случаев просто нерационально и проблематично (требуются существенные изменения корпуса автомобиля).

Замок багажника Покупая замок для багажного отделения, решите для себя с какой целью он будет применяться: если только для открытия двери с помощью кнопки салона, то можно брать и стандартную модель, с самостоятельной установкой которой, недолжно возникнуть никаких проблем. Если же Вы хотите управлять его работой при помощи пульта сигнализации, то придется приобрести более сложный электрический механизм, а его подключение лучше доверить опытному электрику.

На отечественном рынке можно найти несколько моделей электрозамков, которые в зависимости от типа, разделяются на стандартные (имеют боковое крепление) и усиленные - стоят несколько дороже, но качество выполнения и надежность использования в них гораздо выше. Покупая электропривод для двери багажника, обратите внимание на комплект с инерционным механизмом. Он ограждает двигатель от постоянной нагрузки, а если шток натыкается на препятствие – механизм сразу отключается.

Особенности рабочего принципа таких устройств заключаются в том, что при нажатии на кнопку, механизм сначала раскручивается, увеличивая тем самым, собственное тяговое усилие, после чего передает его на толкающий шток. Привод обладающий стандартным (обычным) типом мотора, в аналогичной ситуации продолжает свою работу, постоянно находясь в режиме повышенной нагрузки, что в итоге приводит к его быстрой поломке.

К вопросу выбора электропривода багажного отделения, стоит отнестись серьезно, так как, купив дешевую подделку (а они очень часто встречаются на рынке), гарантировать долговечность и качество работы такого устройства никто не сможет. Оптимальным вариантом будет отдать свое предпочтение продукции проверенного отечественного или импортного производителя, особенно если к ней прилагается гарантийный талон. Обратите внимание! Установка на автомобиль электропривода, повышает стоимость самого транспортного средства, и если в будущем, Вы решитесь его продать, то принятое сегодня решение о таком дополнении будет только в плюс.

3. Установка электропривода багажника своими руками

Электропривод багажника Наверное, нет такого автовладельца, который бы не хотел повысить комфортность пользования своим автомобилем. Установка электропривода багажника, соответствует этому желанию, так как с применением устройства уже не надо будет выходить из машины, что бы проверить, не забыли ли Вы захлопнуть крышку багажного отделения, а проблема забытых внутри ключей вообще отпадает сама собой. Что бы открыть или закрыть багажное отделение достаточно просто нажать на кнопку в салоне или воспользоваться пультом от сигнализации. В последнем случае, это особо удобно если руки у Вас заняты предметами, которые необходимо поместить в багажник. Для тех, кто бы хотел иметь описанные возможности, но штатная конструкция их автомобилей в этом плане подкачала, мы сейчас расскажем как можно самостоятельно установить электропривод крышки багажного отсека.

Данная процедура включает в себя несколько этапов:

• Уже описанный ранее процесс выбора необходимых компонентов: комплекта электропривода и дополнительных деталей для его установки, от качества которых напрямую зависит рабочая надежность всей системы;

• Этап непосредственной установки (будет описан ниже);

• Электрическую часть установки. Чаще всего, при монтаже на отечественные автомобили, подключение происходит при помощи кнопки, разрывающей идущий от монтажного блока «плюс». Правда, существует и другой путь, при котором задача управления подачей напряжения возлагается на реле, включающегося нажатием кнопки или с использованием системы охраны.

Замок багажника Большое количество автолюбителей, предпочитающих самостоятельно заниматься тюнингом своего автомобиля, сталкиваются с проблемами при прохождении этапа, предусматривающего подключение электрики. Что, собственно говоря, совсем не удивительно, ведь, как правило, просто прикрутить замки и планки может каждый, а вот обеспечить работоспособность всей системы, может только правильно подключенная электрика, с которой у многих владельцев возникают проблемы. Самый оптимальный вариант их решения – это обратится за помощью к знающим людям, но если по каким-то причинам так поступить не получается, то можно попробовать произвести самостоятельное подключение руководствуясь приведенными ниже рекомендациями и схемой подсоединения, которая должна входить в комплект электропривода.

И так, первым и самым важным условием есть снятие аккумулятора на время работы. Все последующие действия зависят от конструкции выбранного устройства и типа его подключения. К примеру, для правильной и эффективной установки замков, управляющихся дистанционным управлением, понадобится соответствующая схема подключения. Зачастую, производители механизмов электроприводов помещают ее в инструкцию по его эксплуатации, но если там Вы ее не смогли обнаружить, то можно попробовать воспользоваться другим проверенным вариантом и поинтересоваться у знакомых как эту проблему решали они, конечно, если таковы имеются.

Обычно, в первую очередь, электропривод закрепляется на крышке багажника и обеспечивается его механическая связь с самым замком. Что бы добиться такого результата, придется сделать на замке два небольших надреза, а образовавшуюся свободную часть отогнуть. Выполнение указанных действий позволяет получить доступ к той части замка, задевание которой будет вызывать открытие багажника. Теперь нужно достать из набора длинную металлическую палочку и закрепить ее так, что бы при работе системы замок мог свободно закрываться. Вполне возможно, лишние части штифта (палочки) придется отрезать.

Электропривод багажника Выполняя такие нехитрые манипуляции, Вы установите устройство и все, что останется – это подключить электрику. В большинстве транспортных средств, питание происходит от плюсового напряжения на 12 В, но если в этом плане, есть сомнения касательно конкретного автомобиля, то лучше сначала уточнить данный момент, а уже потом следовать рекомендациям описанным ниже.

Одним из важнейших условий положительного результата является правильное размещение проводки, ведь именно от ее исправной работы и будет зависеть функционирование систем транспортного средства в целом. В лучшем случае, что-то будет просто неправильно работать, а в худшем может произойти замыкание, после которого не всегда удается восстановить электрику и электронику автомобиля, не говоря уже о стоимости таких попыток.

Прокладывать проводку, стоит в тех местах, где уже проходят штатные провода, а на особо сложных участках, к примеру, при подтягивании провода из салона в багажный отсек, необходимо применять защитные гофрированные трубки.

Далее, в соответствии с подобранной схемой, выполняется подключение всех элементов находящихся в багажнике, после чего, провода подтягиваются и к двери водителя. Тут все зависит от модели транспортного средства: кому-то легче протянуть провода снизу, через дверные пороги, а кому-то удобнее воспользоваться защитными планками и проложить путь сверху. По большому счету это не важно, главное не забудьте сразу закреплять провода хомутами. Если длины провода, входящего в комплект не достаточно, берите дополнительно купленный. Место стыка нужно пропаять паяльником и перемотать скотчем.

Элемент электропривода Идем дальше. Берем минусовый провод и подсоединяем его к электроприводу, второй такой же («минусовый») подключается к главному реле управления, а третий (последний) подводится к сигнализации: найдите блок управления, обычно он размещается под приборной панелью, и используйте для подсоединения, имеющиеся в нем свободные контакты. Проверьте их, найдите минусовый и выполните подключение. Это последнее, что нужно сделать.

Дальше верните на место аккумулятор и проверьте систему на работоспособность. Иногда, что бы выполнить закрытие багажника, замку не хватает тяги. Обычно, для устранения такой проблемы достаточно установить в замке дополнительную пружинку. Ну вот кажется и все, хотя, в теории все всегда просто, а вот на практике часто встречаются неточности, и если у Вас получилось самостоятельно с ними справиться, будем признательны за дополнительную информацию, изложенную в комментариях.
