Турбонаддув - какой у него принцип работы?

4733

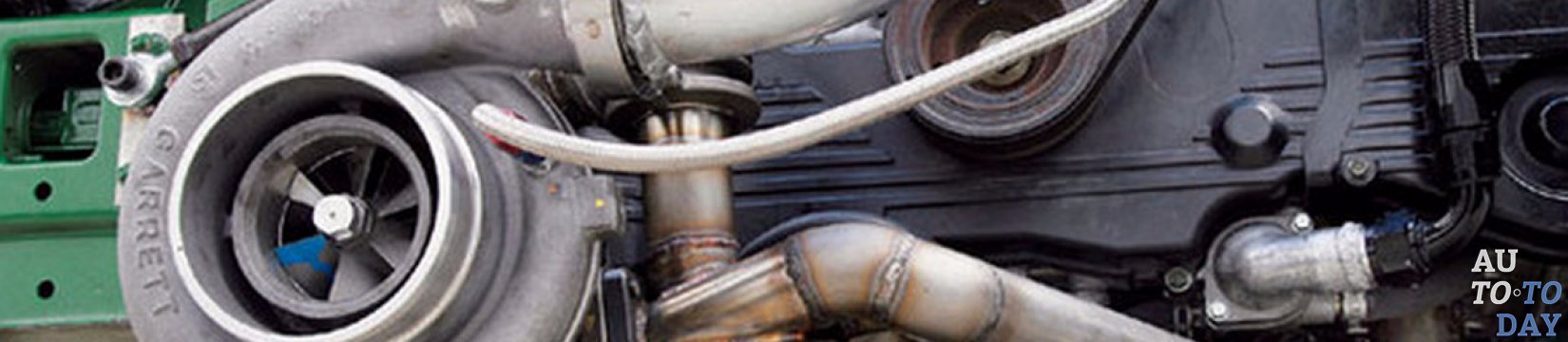

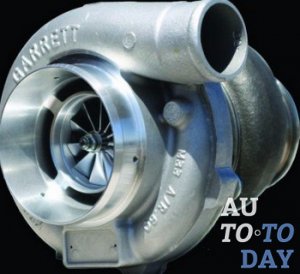

Турбонаддув Без сомнений каждый из нас автолюбителей хотя бы раз за свою жизнь замечал на вполне обычном на первый взгляд автомобиле шильдик с заветной надписью «turbo». Производители будто бы специально делают эти надписи крохотного размера, да ещё и в местах неприметных их размещают. А человек, который знает толк в подобных технологиях, обязательно заинтересованно остановится на пару минут. Ниже мы подробно расскажем о том, почему же такой интерес вызывает маленькая неприметная надпись «turbo».

Технология турбонаддува

На данное время турбонаддув является одной из самых эффективных систем, повышающих мощность двигателя, при этом частота вращения коленчатого вала не увеличивается как и объём цилиндров. Кроме повышения мощностных характеристик двигателя, турбонаддув также способствует экономии топлива, с расчётом на каждую единицу мощности, и снижению токсичности вырабатываемых газов за счёт того, что топливо сгорает полностью.

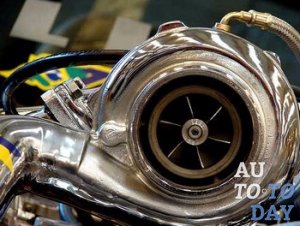

Турбонаддув Система турбонаддува устанавливается как на бензиновые так и на дизельные двигатели. Но наибольшая эффективность турбонаддува проявляется именно на дизельных моторах. Достигается такой эффект за счёт высокой степени сжатия дизельного движка и достаточно низкой частоты вращения коленчатого вала. Факторы, которые сдерживают применение турбонаддува на бензиновых двигателях на максимально возможном уровне – это возможная детонация, связанная с резким увеличением частоты оборотов двигателя, а также высокая температура отработанных газов, которая почти в два раза превышает показатели дизельных собратьев, и соответственно сильный нагрев турбонагнетателя.

Несмотря на конструктивные различия отдельных систем, выделим общее устройство турбонаддува – это воздухозаборник, затем воздушный фильтр, дроссельная заслонка, турбокомпрессор, интеркулер, впускной коллектор. Все данные элементы объединены между собой соединительными патрубками и напорными шлангами.

Принцип работы турбонаддува

Работа системы турбированного наддува основывается на эксплуатировании энергии отработанных газов. Отработанные газы вращают колесо турбины, которое далее посредством роторного вала вращает колесо компрессора. Колесо компрессора сжимает воздух и выталкивает его в систему. Сжатый и нагретый воздух охлаждается интеркулером и далее поступает в цилиндры мотора. Не смотря на то, что у турбонаддува нет жёсткой связи с коленвалом двигателя, эффективность нагнетательной системы по многим аспектам зависит от количества оборотов двигателя. Пропорционально с увеличение частоты вращения коленчатого вала, увеличивается и энергия отработанных газов – турбина вращается быстрее, больший объём сжатого воздуха подаётся в цилиндры мотора.

Турбонаддув В силу своих конструктивных особенностей у турбонаддува имеются и свои негативные проявления, среди которых можно выделить задержку прироста мощности двигателя при резком нажатии педали акселератора – эффект турбоямы, а также резкое увеличение давления наддува после выхода из турбоямы – турбоподхват. Эффект турбоямы обусловлен инерционностью системы (чтобы повысить давление наддува, в момент резкого нажатия педали газа, необходимо определённое время), которая ведёт к разности между необходимой мощностью и производительностью компрессора. Есть несколько способов, которые в состоянии решить данную проблему:

- установка турбины с изменяемой геометрией;

- установка двух компрессоров с последовательным или параллельным расположением (twin-turdo или bi-turdo);

- комбинированный наддув.

Турбина с изменяемой геометрией необходима для оптимизирования потока отработанных газов за счёт конвертации площади входного канала. Такая технология нашла широкое применение в дизельных двигателях с турбонаддувом TDI от компании Volkswagen.

Система, включающая в себя два параллельных турбокомпрессора, применяется зачастую на мощных V-образных двигателях (один компрессор на каждый ряд цилиндров). Система работает таким образом, что инерция двух маленьких турбин гораздо менее подааётся инерции чем одна большая. С установкой на двигатель двух последовательно расположенных турбин, максимальная производительность системы достигается разными турбокомпрессорами на разных частотах двигателя. Некоторые автомобильные производители заходят ещё дальше, устанавливая последовательно три турбокомпрессора – система triple-turbo от BMW и даже четыре - quad-turbo от Bugatti.

Турбонаддув Комбинированный наддув объединяет в себе механический и турбонаддув. На низких оборотах коленвала двигателя сжатие воздуха производится механическим нагнетателем. С возрастанием оборотов механический нагнетатель передаёт эстафету турбокомпрессору, отключаясь при этом. Яркий пример такой системы – это двойной наддув TSI от Volkswagen.

Разновидности турбонаддува

Современное автомобилестроение насчитывает два основных вида турбин для двигателя: одинарные и двойные. Одинарные турбины устанавливаются, как правило, на двигатели с рядным расположением цилиндров: здесь происходит использование энергии выхлопных газов сразу от всех цилиндров двигателя с подачей воздуха также во все цилиндры.

Двойными турбинами оснащаются силовые агрегаты V-образного расположения цилиндров. Они включают в себя два турбокомпрессора, подающих воздух в определённые цилиндры. Порой для роста мощности двигателя в таких турбинах используется перекрёстный выпускной коллектор, аккумулирующий выхлопные газы из всех цилиндров двигателя, далее направляя этот поток увеличенной мощности к компрессорам, повышая давление в турбине, что соответственно увеличивает и мощность двигателя. Революционным прорывом стала технология, позволяющая изменять геометрию турбины. Она позволяет перенаправлять геометрию сопла турбины, при этом создавая более мощные воздушные потоки уже на низах, в результате чего мощность двигателя возрастает многократно.

Конструктивные особенности турбонаддува

Блоу-офф Если вести речь о конкретных модификациях двигателя, а также о расположении разнообразных элементов в подкапотном пространстве, турбокомпрессор может оснащаться рядом дополнительных элементов. Рассмотрим две детали системы турбонаддува, как Wastegate и Blow-Off.

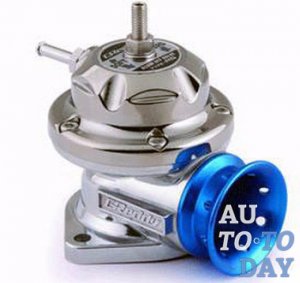

Клапан Blow-off

Блоу-офф – это перепускной клапан. Данный механизм устанавливается в воздушной системе. И располагается он между дроссельной заслонкой и выходом из компрессора. Основной задачей клапана блоу-офф является аредотвращение перехода компрессора в режим работы surge. Для такого режима характерно резкое закрытие дроссельной заслонки. Если описать процесс простыми словами, то скорость потока воздуха и его расход в системе резко понижаются, но турбина по инерции ещё продолжает вращаться. По инерции турбина обладает такой скоростью вращения, которая совсем не соответствует новым запросам двигателя и снизившемуся воздушному расходу.

Такие регулярные циклические резкие перепады давления воздуха могут плачевно сказаться на всей системе. Диагностировать такие скачки можно по характерному звуку, прорывающегося через компрессор, воздуха. Со временем выходят из строя опорные подшипники турбины, ибо на них приходится максимальная нагрузка в результате резких перепадов давления при сбросе газа и дальнейшем режиме работы турбины в инерционном состоянии. Blow-off устраняет данную проблему.

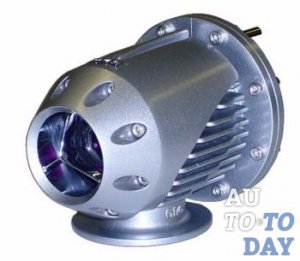

Блоу-офф Он является своеобразным детектором перепада давлений в коллекторе, затем срабатывает за счёт вмонтированной пружины. Это выявляет момент резкого перекрытия дросселя. Если произошло резкое закрытие дросселя, клапан стравливает в атмосферу лишний воздух, который появился в воздушном тракте от переизбытка давления. Это существенно повышает безопасность турбокомпрессора и уберегает его от избыточных нагрузок, приводящих к последующему разрушению.

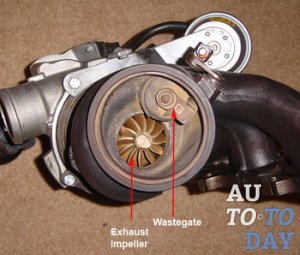

Клапан Wastegate

Данное технологическое решение является механическим клапаном. Вайстгейт устанавливается либо на части турбины, либо непосредственно на впускном коллекторе. Основной функцией данного устройства является обеспечение контроля за давлением, создаваемым турбокомпрессором. Отметим, что некоторые из дизельных силовых агрегатов в своей конструкции обходятся без вайстгейта. Для бензиновых моторов, в большинстве своём, этот клапан просто обязательная необходимость.

Главная задача вайстгейта заключается в обеспечении беспрепятственного выхода отработанных газов из системы, не проводя их через турбину. Запуск выхлопных газов в обход турбины позволяет контролировать необходимое количество их энергии. Взаимосвязь, как на ладони, ведь именно отработанные газы вращают через коленчатый вал колесо компрессора. Благодаря этому способу контроль за давлением, создаваемом в компрессоре, стало осуществлять гораздо проще.

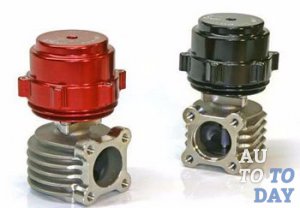

Wastegate Wastegate бывает как встроенный, так и внешний. Встроенный вайстгейт уже имеет заслонку, встроенную в турбинный хаузинг. Хаузинг – это улитка турбины, которую в народе так привыкли называть. Дополнительно в wastegate установлен пневматический актуатор, а также от него идут тяги к дроссельной заслонке. Wastegate внешнего типа является клапаном, что установлен перед турбиной на выпускной коллектор. Не можем не заметить, что внешний вайстгейт обладает одним неоспоримым преимуществом в сравнении с его встроенным братом. А дело заключается в том, что обходной воздушный поток, сбрасываемый им, можно возвращать в выхлопную систему обратно, а на спорткарах можно просто осуществить прямой выброс в атмосферу. Это заметно улучшает прохождение выхлопных газов через турбину благодаря разнонаправленным потокам.

Недостатки турбонаддува

В силу своих конструктивных особенностей у турбонаддува имеются и свои негативные проявления, среди которых можно выделить задержку прироста мощности двигателя при резком нажатии педали акселератора – эффект турбоямы, а также резкое увеличение давления наддува после выхода из турбоямы – турбоподхват.

Wastegate Повышение мощности двигателя с сохранением его общих характеристик, то есть форсирование приводит к интенсивному износу узлов, в следствии снижается ресурс силового агрегата. Турбинам необходимо также и применение специальных сортов моторных масел и строгое соблюдение сроков проведения технического обслуживания, зарекомендованных производителем. Ещё более прихотлив воздушный фильтр. Возрастающее давление картерных газов существенно снижает ресурс турбины. Если при таких условиях турбина будет продолжать работать длительный период, то это неизбежно приведёт к масляному голоданию и последующей поломке турбокомпрессора. А если будет повреждён этот агрегат, то есть немалый процент выхода из строя всего силового агрегата.
