Электрический предпусковой подогреватель - как он устроен?

3500

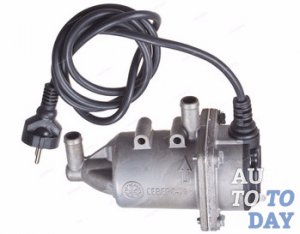

Подогреватель двигателя В преддверье зимы, многие автовладельцы начали задумываться о том, как получше подготовить к ней свое транспортное средство. В основном все такие приготовления сводятся к банальной замене резины, масла, аккумуляторной батареи (либо ее подзарядке) и прочих «косметических» мероприятиях. Однако, мало кто решается подходить к этому вопросу более основательно, а зря…Ведь если, например, из-за сильного мороза не запустится двигатель машины, то новая резина и аккумулятор не помогут Вам выехать со стоянки или плохо утепленного гаража.

Учитывая этот факт, совсем не лишним будет обратить свое внимание на такое устройство как предпусковой подогреватель двигателя, так как в любую погоду и при любых обстоятельствах именно оно сможет обеспечить быстрый, а главное безотказный пуск мотора. Конечно, лучше всего приобрести подобный прибор в готовом виде, как говориться «от производителя», но при желании и наличии умелых рук сделать его можно самостоятельно, пусть и звучит это немного нереально. В любом деле, главное вникнуть в подробности работы и разобраться со всеми возможными нюансами, а дальше – дело техники, была бы инструкция. Как раз об этом мы с Вами сегодня и поговорим, но для начала немного теории…

1. Пройденный путь: паяльные лампы - современный электрический предпусковой подогреватель

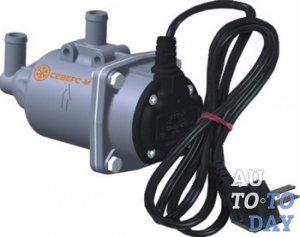

Электрический предпусковой подогреватель Как известно: «все новое – это давно забытое старое», хотя лично я бы немного изменила данное утверждение и вместо слова «забытое» употребила бы понятие «усовершенствованное». А ведь так оно и есть, многие современные приборы имеют очень интересную историю своего развития. До чего только не додумывались наши предки: железный утюг на углях, первый автомобиль напоминающий тележку с моторчиком и т.д. В этом плане, не стал исключением и вышеупомянутый предпусковой подогреватель и если обратится к истории, то можно обнаружить множество интересных фактов, связанных с этим устройством. К примеру, известно ли Вам, что «прадедом» современных конструкций является самая обычная паяльная лампа, альтернативой которой (в то время), была разве что не менее известная керосиновая (так называемая «керосинка»). Именно их наши деды и прадеды так ловко использовали во многих сферах своей жизнедеятельности.

Конечно, те функции и возможности, которыми обладали названные приспособления, не могут сравнится с мощными функциональными характеристиками и многочисленными преимуществами современного оборудования, но со своей задачей они все таки справлялись и раз этого было более-менее достаточно, значит нужно отдать им заслуженное место в истории. Современный предпусковой подогреватель двигателя, в наше время, используется для облегчения запуска мотора в условиях низких температур, а в некоторых случаях, еще и для прогрева воздуха в салоне автомобиля.

Вне зависимости от типа и модели, все подогреватели выполняют примерно одинаковые функции, отвечая за нагревание и поддерживание температуры охлаждающей жидкости автомобиля (антифриза или тосола) в нужном диапазоне. Кроме того, описанное устройство позволяет значительно снизить расход топлива, ведь на обязательное прогревание двигателя уходит намного меньше времени. Но самым главным преимуществом использования является более качественная защита ресурсов моторного блока, что, соответственно, повышает срок его эксплуатации.

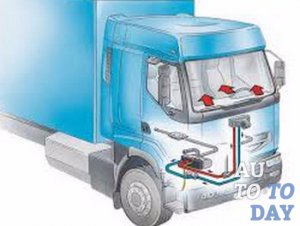

Предпусковой подогреватель Если разбирать типы и возможные разновидности подогревателей более детально, то стоит отметить, что абсолютно все устройства классифицируются с помощью определенной, единой схемой. Исходя из чего, выделяют следующие основные модели:

- газовые подогреватели;

- устройства использующие для работы жидкое топливо;

- подогреватели, питание которых происходит исключительно от внешнего источника.

Что касается последнего вида, то именно к нему и относится рассматриваемый сегодня электрический предпусковой подогреватель двигателя.

2. Принцип работы электрического предпускового подогревателя

Подогреватели электрического типа, относят к неавтономным устройствам, тоесть для их работы необходимо питание от сети (220 В). Сейчас мы более детально разберемся в принципе их работы, но для начала немного интересных фактов.

Подогреватель двигателя Знаете ли Вы? Первым изобретателем электрического подогревателя мотора принято считать Ендрю Фримена (Andrew Freeman), который в 1949 году получил патент на подогреватель охлаждающей жидкости, способный вкручиваться на место одного из болтов блока цилиндров. В современном мире, подогреватели электрического типа широко распространены в северных странах разных государств (России, США, Скандинавии, городах Канады), так как именно здесь в них чувствуется острая необходимость. Больше того, автопроизводители этих регионов включают их в стандартную комплектацию выпускаемых автомобилей, а розетки, необходимые для подключения устройств, можно найти на многих многоэтажных паркингах и автомобильных стоянках.

Существующие сегодня электрические подогреватели являют собой целую систему, которая состоит из нескольких важных частей. К ним относятся:

- электронный блок управления, имеющий встроенный таймер; блок подзаряда батареи аккумулятора;

- расположенный в герметичном теплообменнике нагревательный элемент мощностью в 500-5000 Вт (устанавливается в технологическое отверстие охладительной рубашки, либо соединяется с ней при помощи патрубков);

- тепловентилятор для обогрева салона.

В некоторых моделей, кроме перечисленных элементов, есть еще встроенная помпа, главная задача которой быстрый и равномерный разогрев двигателя.

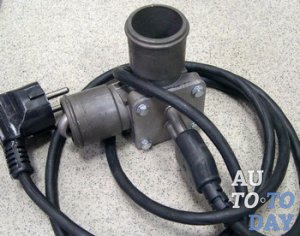

Стандартный электрический подогреватель представлен в виде спирального устройства, которое вставляется в блок цилиндров мотора и работает от внешней электросети 220 В. В роли главного исполнительного элемента, выступает небольшая электрическая спираль. В ходе ее установки в блок цилиндров, из него снимают противоледную заглушку, а на ее место устанавливают названную деталь. Когда через спираль, под действием высокого напряжения проходит ток, она начинает нагревать охлаждающую жидкость (антифриз). Циркуляция жидкости в системе, проходит благодаря естественной конвекции, хоть она и менее продуктивна нежели искусственное перемещение при помощи насоса (также тратиться больше времени). Наиболее известными представителями предпускового подогревателя этого типа есть модели Defa WarmUp.

Предпусковой подогреватель Если Вы храните свое транспортное средство в гараже или на стоянке оборудованными электрическими розетками, то использование такого устройства будет как нельзя кстати, в противном случае применять его нецелесообразно (при парковке под окнами дома, Вам просто некуда будет подключить подогреватель, а значит толка от него не будет). Также, минусом использования является сильная «прожорливость», а электричество сегодня отнюдь не дешевое. Казалось бы, производители предусмотрели данный недостаток и укомплектовали подогреватель специальным таймером, позволяющим устанавливать требуемую температуру жидкости (при пересечении установленной грани, спираль отключается или включается), но на практике это не смогло полностью решить проблему.

К стандартным опциям электрообогревателя двигателя относят:

- заряд аккумуляторной батареи;

- разогрев рабочей жидкости;

- отопление салона путем подачи теплового воздуха через печку.

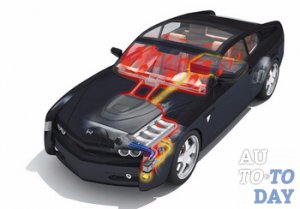

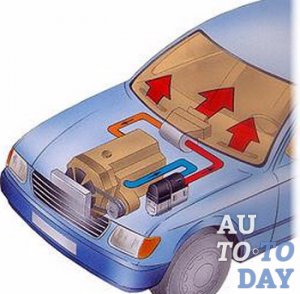

В целом, рабочий принцип электрического предпускового подогревателя двигателя такой же как и в автономной системе – также, через нагревание охлаждающей жидкости, выполняется передача тепла силовому агрегату. Основное отличие кроется в самом способе нагрева (с применением источника электрического питания), что дает возможность применения дополнительной функции – зарядки аккумулятора, а в зимний период, когда низкие температуры способствуют быстрой разрядке, это как нельзя кстати.

3. Предпусковой подогреватель двигателя своими руками

Предпусковой подогреватель Если предпусковой подогреватель мотора не входит в штатную комплектацию автомобиля, но Вам бы очень хотелось иметь подобное устройство – нет ничего невозможного. Самый простой вариант – отправиться в магазин автозапчастей и выбрать подходящую модель (с установкой не должно возникнуть много проблем, тем более, что к прибору должна прилагаться соответствующая инструкция). Однако, есть и другой путь, который предусматривает самостоятельное изготовление нужного устройства. Времени на это уйдет больше, но сделав все своими руками, можно быть уверенным в качестве готового изделия, плюс сэкономите немного денег.

И так, что бы создать электрический предпусковой подогреватель, Вам понадобятся несложные материалы, которые имеются «в хозяйстве» практически у любого автовладельца, это:

- спираль накаливания (именуемая ТЭНом), подойдет даже от какого-то старого чайника;

- металлический бак;

- штуцера (продаются, наверное, в каждом магазине сантехники);

- распределительная коробка (можно найти в магазине электрики).

Теперь, вооружившись элементарными знаниями из области электрики, монтируем устройство, которое должно обеспечить качественный предпусковой подогрев силового агрегата, экономию топлива и сохранение функциональности двигателя на более долгий срок эксплуатации. Приступая непосредственно к действиям, надо понимать, что поставленная задача не отличается простотой, а значит весь процесс (как изготовления, так и установки) скорее всего будет сопровождаться некими сложностями и специфическими нюансами.

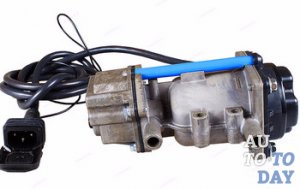

Электрический предпусковой подогреватель По сравнению с фабричными (заводскими) изделиями, изготовленный вручную прибор, не будет четко и идеально размещаться в моторном отсеке, поэтому все измерения необходимо проводить с точностью до сантиметра. Однако, не стоит расценивать указанную возможность как непреодолимое препятствие, особенно если в гараже имеется подъемник или смотровая яма. Если же их нет (что редко, но бывает), то, скорее всего, Вам не удастся самостоятельно разместить все необходимые провода и электрическое оборудование, так как пространство под автомобилем будет ограничено и залезть под него трудно. Также, хочется предупредить о риске изготовления самодельного подогревателя, ведь одно неверное движение и можно получить серьезные проблемы с двигателем.

4. Установка электрического предпускового подогреваеля двигателя

Предположим у Вас готовый (купленный) комплект электрического предпускового подогревателя и Вы решили установить его самостоятельно. В таком случае, на начальном этапе, нужно оценить имеющееся под капотом пространство и решить, куда же именно будет монтироваться устройство. Это может быть место под бампер, металлические части подкрыльников или место рядом с расширительным бачком охладительной системы. Последний вариант более актуальный в случае установки на внедорожник, который часто перемещается по болотистой местности. Также, не забудьте проверить подготовленный жгут с проводами, ведь его длины может оказаться недостаточно, что бы соединить между собой все узлы.

Двигатель Теперь, что касается пульта управления. При установке «командующего» в салоне автомобиля, необходимо сразу определить свободное пространство на приборной панели, куда можно будет вывести управляющие элементы (возможно, даже, придется демонтировать какую-то ее часть). Котлы для подогрева жидкости, устанавливают только на надежном основании, при чем, кругом них также должно быть достаточно пространства, ведь все провода необходимо размещать в свободном порядке и как можно дальше от движущихся механизмов.

Ну что ж, когда подготовительный этап пройден, рассмотрим всю установочную процедуру в пошаговом режиме:

1. Основная часть электрического предпускового подогревателя закрепляется на выбранное заранее место;

2. Затем стоит проверить качество крепления установки, в случае необходимости, можно воспользоваться специальными кронштейнами;

3. Далее производится установка топливозаборника (либо входит в купленный комплект, либо приобретается отдельно). Места установки – точки соединения фильтров и топливных шлангов, а выполняется процедура при помощи тройника;

4. После этого, соединяют электрическую систему подогревателя: на прибор подается питание, а в салон выводится управление включением/выключением;

5. Теперь прибор можно подключать к системе охлаждения (заметьте: после выполнения процедуры, придется доливать в систему примерно 1 литр жидкости);

6. Визуально проверяем все соединения системы, они должны быть прочными и надежными;

7. Последний шаг – проверка работы предпускового подогревателя: запустите двигатель и наблюдайте за результатом.

Самой сложной частью всего процесса самостоятельной установки, есть работа с электричеством, но даже если придется обращаться за помощью к электрику, монтаж подогревателя своими руками все равно обойдется дешевле услуг сервисного центра. Еще одним, не менее важным моментом установки, является выхлоп из системы устройства. Поскольку выкидываемый поток воздуха имеет высокую температуру, то стоит избегать возможности его попадания на провода и шланги, размещенные под капотом. Оптимальным вариантом решения данной проблемы есть направление выхлопа на картер двигателя, что также приведет к дополнительному прогреванию масла.

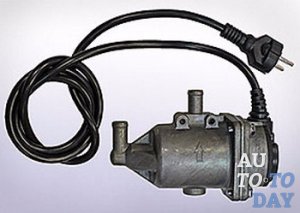

Предпусковой подогреватель Теперь представьте следующее: Вы выполнили все указания прилагаемой к прибору инструкции, все как надо подключили, а электрический подогреватель не работает, что делать? Естественно, при самостоятельной установке устройства, гарантия на него теряется, а значит, с проблемами придется разбираться своими силами или же обратится к специалистам, но уже не за бесплатной консультацией.

В любом случае, правильнее всего было бы проверить работоспособность предпускового подогревателя еще до установки на транспортное средство, вдруг он уже в нерабочем состоянии, но… если бы знал где упадешь – подстелил бы матрас. Однако, бывают случаи, когда до установки все работало, а после нее деятельность прекратилась. Основных причин подобного явления существует несколько: скорее всего, при установке было перепутано подключение прибора к электросети автомобиля или поврежден сам подогреватель; возможно, также, что в систему просто не поступает топливо и необходимо выполнить подключение другим способом.

Если же самостоятельные попытки устранения данных причин не увенчались успехом – придется обращаться за помощью к специалистам. Там Вы сможете получить более основательные ответы на все свои вопросы и максимально быстро устранить проблему.

Некоторые автовладельцы, подключают подогреватель к брелоку сигнализации, но для этого приходится перепаивать контакты в ее блоке, что требует специальных навыков в электротехнике. Поэтому, если Вам в голову придет подобная мысль – дважды подумайте, стоит ли это делать. В общем, мы описали лишь общие моменты по установке электрического предпускового подогревателя, а все тонкости и нюансы этого процесса, Вы сможете узнать ознакомившись с инструкцией или с конкретным руководством по установке той или иной марки устройства.
