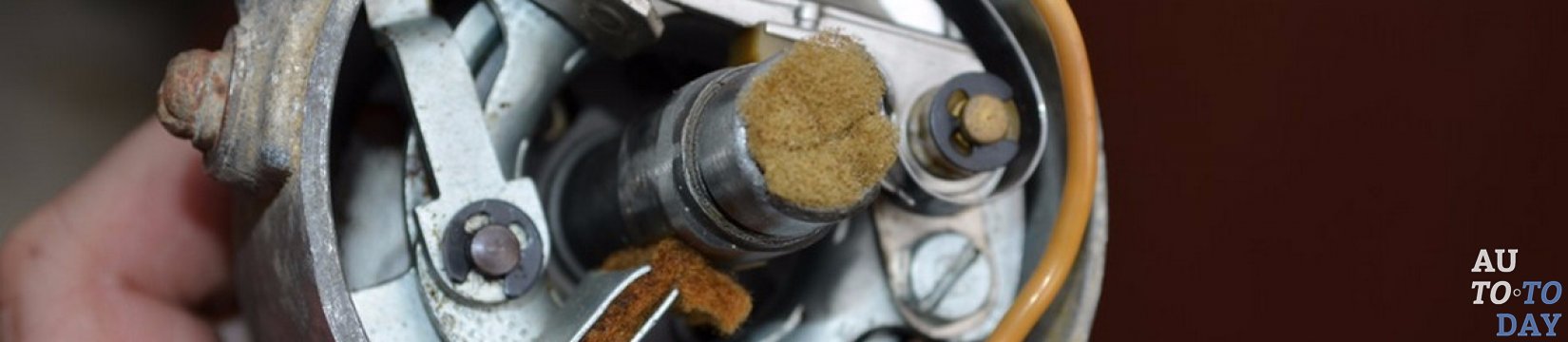

Зажигание Автомобиль – система невероятно сложная, включает в себя множество компонент и устройств, которые постоянно взаимодействуют между собой. Без системы зажигания Ваш автомобиль с места не сдвинется. Стоит уделить особое внимание этому аспекту, а, в частности, обсудить вопросы, связанные с электронным зажиганием.

Что такое электронное зажигание?

Электронная система зажигания – это такая система зажигания, которая использует электронные устройства для создания и передачи тока высокого напряжения на цилиндры двигателя. Также эту систему иногда называют микропроцессорной системой зажигания.

Схема электронного зажигания Нужно упомянуть о том, что и бесконтактная, и контактно-транзисторная системы в своей конструкции используют электронные механизмы, но названия данных систем уже давно устоялись. Электронное зажигание лишено любых механических контактов, поэтому можно сказать, что электронное зажигание является бесконтактным. Современные модели автомобилей оснащены электронной системой зажигания, которая является компонентой системы управления движком. С помощью этой системы контролируется объединенная система впрыска и зажигания, а иногда и другие системы (впускная, выпускная, охладительная).

Все системы электронного зажигания можно разбить на две категории: системы с прямым зажиганием и с распределителем. Распределительная система электронного зажигания во время работы использует распределитель на механике, который отвечает за передачу сильного тока на свечу. Системы прямого зажигания передают ток прямо на катушки зажигания.

Конструкцию системы электрозажигания формируют достаточно традиционные компоненты – источник питания, катушка зажигания, свечи, выключатель, высоковольтные провода. Также в систему входят воспламенитель (устройство-исполнитель), электронный блок управления и входные датчики. Эти самые датчики фиксируют показатели работы двигателя в текущий момент и преобразуют эти показатели в электрические импульсы. В своей работе электронное зажигание использует показания датчиков, которые присутствуют в системе управления двигателем. К этим устройствам относятся датчики:

- частоты вращения коленвала двигателя;

- массового расхода воздуха;

- положения распредвала;

- детонации;

- температуры охлаждающей жидкости, воздуха;

- кислородный датчик и другие.

Зажигание С помощью блока управления двигателя происходит обработка сигналов сходных датчиков и формирование управляющего воздействия на воспламенитель. Сам воспламенитель – это электронная плата, которая обеспечивает выключение и включение зажигания. В основе воспламенителя лежит транзистор. Если транзистор открыт, то ток идет на первичную обмотку катушки зажигания, а если он закрыт, то ток идет на вторичную обмотку. Катушка в системе зажигания может быть одна общая, индивидуальные или же сдвоенные. При использовании индивидуальных катушек зажигания отпадает необходимость использовать провода высокого напряжения, так как такая катушка будет крепиться прямо на свечу. В распределительных системах зажигания применяются общие катушки зажигания.

Для систем прямого зажигания характерно использование сдвоенных катушек. Если двигатель имеет 4 цилиндра, то одна из катушек приходится на первый и четвертый цилиндры, а другая – на второй и третий. С помощью катушек происходит генерация тока высокого напряжения, причем для тока есть два вывода, посему искра проходит сразу в оба цилиндра. В одном из них воспламеняется топливно-воздушная смесь, а в другом искра идет вхолостую.

Электронная система зажигания работает по следующему принципу. На электронный блок управления приходят сигналы датчиков. Основываясь на этих показаниях, вычисляются наиболее оптимальные параметры для работы всей системы. Далее управленческий импульс идет к воспламенителю, который и отвечает за подачу напряжения на зажигательную катушку. После этого по первичной обмотке катушки начинает «бежать» ток.

Свеча зажигания Когда подача напряжения прерывается, тогда ток высокого напряжения протекает по вторичной обмотке катушки зажигания. Этот самый ток передается свече зажигания или прямо с катушки, или через высоковольтные провода. После того, как на свечу поступает ток, образуется искра, благодаря которой детонирует топливно-воздушная смесь. Когда меняется скорость вращения коленвала, то датчик частоты его вращения вместе с датчиком положения распредвала передают сигнал на ЭБУ, который производит сигнал для изменения угла опережения зажигания. Когда двигатель находится под воздействием возросшей нагрузки, то угол опережения зажигания регулируется датчиком массового расхода воздуха. Остальные датчики предоставляют дополнительную информацию.

Если Вы решите заменить заводское зажигание на электронное, то больше не будете сталкиваться с большинством проблем с зажиганием, а также получите ряд преимуществ, например, динамичность Вашей машины увеличится, а в мороз двигатель будет запускать легче.

Если сравнивать заводское зажигание с электронным, то последняя система использует транзистор выхода для замыкания и размыкания цепь. Подобное решение приводит к тому, что напряжение на свечах автомобиля возрастает, а от искры получается больше энергии. Также такое конструкторское решение не позволяет напряжению на электродах свечей падать даже при низких температурах, посему двигатель легче запускается даже при неблагополучных условиях. Хотя у катушек и заводского, и электронного зажигания набор проводов одинаковый, но обязательно нужно проверять правильно ли они подключены, так как в системе электрозажигания катушка может развернуться на кронштейне на все 180 градусов.

Установка электронного зажигания

Имеет смысл сказать несколько слов о том, что же входит в комплект элементов системы электронного зажигания. Всю систему формируют следующие 5 элементов:

1) Бесконтактный трамблер. Выполняет роль распределяющего датчика зажигания. На машинах с разными видами двигателей будут установлены разные трамблеры.

Установка зажигания 2) Коммутатор. Коммутатор отвечает за прерывание электрического тока, идущего по катушке зажигания. Это реакция на сигналы, которые исходят из распределительного датчика. Каждый коммутатор «умеет» отключать электрический ток, причем даже тогда, когда включено зажигание, или же работает двигатель.

3) Катушка зажигания. Этот элемент необходим для преобразования низковольтного тока в высоковольтный. Подобная процедура крайне важна по причине необходимости пробивать воздушную прослойку, образовывающуюся между контактами электродов свечей.

4) Комплект проводов

5) Свечи для передачи искры в цилиндры.

Для того, чтобы установить электронное зажигание, Вам понадобятся:

1) Набор гаечных ключей;

2) Крестовидная отвертка;

3) Саморезы;

4) Электронная дрель и сверло, диаметр которого аналогичен саморезу.

Начинать установку электрического зажигания можно только по окончанию полноценной регулировки трамблера.

Последовательность действий следующая:

1) С трамблера нужно снять крышку, к которой идут высоковольтные электрические провода;

2) Далее можно демонтировать эти самые провода;

Установка зажигания 3) В стартерной системе происходят короткие включения, за счет чего нужно выставить линию резистора так, чтобы она образовывала с двигателем прямой угол. После выставления направления резистора запрещено проворачивать коленвал вплоть до окончания работ;

4) Справа на корпусе трамблера имеются 5 меток, которые нужны для того, чтобы регулировка зажигания была сделана правильно. Дабы правильно установить новый трамблер, необходимо отметить на моторе то место, которое расположено напротив средней отметки старого трамблера;

5) Далее нужно отключить провода, которые соединяющие трамблер с катушкой. Также нужно выкрутить гайку из трамблера. Эта гайка держит сам элемент, а после ее удаления трамблер можно будет демонтировать;

6) После демонтажа старого трамблера можно будет ставить новый. Это делается посредством помещения детали в мотор на основе той метки, которая была поставлена ранее;

7) После установки и регулировки нового трамблера, его нужно будет зафиксировать гайкой;

8) После закрепления трамблера можно будет вернуть на место крышку, а после этого можно подключать к крышке электропровода.

9) После манипуляций с трамблером, необходимо заменить катушку, так как катушки контактного и электронного зажигания различны между собой;

10) После переустановки катушки нужно подвести к зажиганию провода. Важно не забыть о трехштырьковом высоковольтном проводе, соединяющем катушку с трамблером;

Электронное зажигание11) После окончания работ с катушкой можно переходить к установке коммутатора. Наиболее простое решение – это размещение коммутатора в свободной области между омывателем и левой фарой. Для того, чтобы закрепить элемент, необходимо будет сделать под размер его «ушей» отверстия, а сам коммутатор крепиться с помощью саморезов. После монтажа нужно будет «бросить» провод от коммутатора к системе зажигания;

12) После окончания всех работ нужно проверить правильность подключения проводов. Ориентиром для этого будут сервисная книжка Вашей машины, а также схема, имеющая в комплекте элементов электронного зажигания.

Неисправности электронного зажигания

Во время использования автомобиля любой его компонент может выйти из строя, в том числе это касается системы зажигания. Были выделены дефекты, которые характерны для любой системы зажигания:

- выход из стоя свечей системы зажигания;

- поломка катушки;

- проблема с высоковольтными и низковольтными проводами (наличие обрыва, окисленные контакты, недостаточно плотное соединение и т.д.).

В системе электрозажигания также могут возникнуть неполадки, связанные с неисправностями ЭБУ и входными датчиками.

Система зажигания ломается по следующим причинам:

1) Были нарушены правила эксплуатации автомобиля (в машину заливался некачественный бензин, авто вовремя не обслуживалось, а если диагностика и проводилась, то она могла быть выполнена неквалифицированным мастером);

2) В машину ставились некачественные конструктивные элементы (катушки, свечи системы зажигания, провода высокого напряжения и т.д.);

3) Поломка произошла под воздействием фактором извне (атмосферное воздействие, механическое повреждение).

Наиболее распространенный дефект электронной системы зажигания – это выход из строя свечей. К счастью, сегодня эти элементы могут приобрести все автомобилисты, посему устранение этой поломки не займет много времени.

Ключ зажигания Указать на неисправности системы электронного зажигания поможет даже внешняя диагностика. Легче всего заметить, как реагирует зажигание на неисправности, которые есть в топливной системе и системе впрыска горючего. Посему диагностировать систему зажигания нужно в комплексе с данными системами.

Внешние признаки поломки зажигания:

1) Увеличенный расход горючего;

2) Сниженная мощность движка;

3) На холостом ходу двигатель работает неустойчиво;

4) Запускать двигатель стало труднее.

В случае системы электронного зажигания плохая работа двигателя, его затрудненный запуск сигнал к тому, что произошел пробой или обрыв проводов высокого напряжения, вышли из строя свечи, катушки зажигания, сломан ЭБУ, датчик частоты вращения коленвала или датчика холла. Если же Ваш автомобиль стал «съедать» больше горючего, а двигатель стал выдавать меньшую мощность, то это может свидетельствовать о том, что вышки из строя свечи, входные датчики или ЭБУ.

Перед тем, как ехать к специалисту, постарайтесь самостоятельно произвести диагностику системы зажигания, так как велика вероятность самостоятельного обнаружения дефекта. В этом случае Вы просто замените свечи или катушку, и снова будете «на коне». Успехов.
