Электронный дроссель - что это такое?

4419

Электронный дроссель ВАЗ Природа человека заставляет его искать более выгодные пути существования. Согласитесь, все мы, если есть возможность, предпочитаем избежать сложностей и выбираем вариант «попроще», при чем это касается как рабочих моментов, так и повседневного быта. Вот и получилось, что одной из основных тенденций автомобилестроения наших дней есть максимальное исключение человеческого фактора в тех местах, где без него прекрасно справляются электронные системы. Конечно, довольно часто, при управлении транспортным средством, водитель может допускать некоторые погрешности: не до конца выжимает педаль сцепления или не своевременно переключает передачу, и хоть, на первый взгляд, это не серьезные проступки, однако, систематическое их повторение пагубно сказывается на работе двигателя и трансмиссии.

С развитием технологической стороны нашего существования, совершенствуется и конструкция машин. Поэтому, совсем не удивительно, что электронные системы, способные с большой точностью управлять различными механизмами, постепенно внедрились и в конструкцию современных автомобилей. В списке первых успешных устройств такого рода числится электронная дроссельная заслонка (дроссель), которую отечественные разработчики, наряду со своими зарубежными коллегами, не так давно начали массово устанавливать на транспортные средства. Если данный вопрос Вас заинтересовал и Вы не прочь более детально вникнуть в его суть, тогда уделите несколько минут своего времени на прочтение этой статьи.

1. Назначение электронного дросселя

Дроссельная заслонка – это один из конструктивных элементов впускной системы, устанавливаемых на автомобилях с бензиновым двигателем внутреннего сгорания. Главным ее назначением есть регулировка количества воздушных потоков, поступающих в двигатель для выработки топливно-воздушной смеси. Размещается дроссельная заслонка между впускным коллектором и воздушным фильтром.

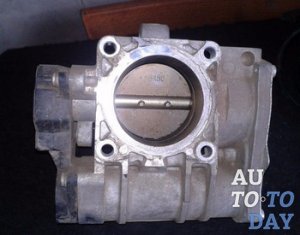

Устройство дросселя Более усовершенствованным вариантом стандартного дросселя - считается электронный вид данного устройства. Электронная дроссельная заслонка, также как и традиционный механизм осуществляет контроль за объемом потоков воздуха, поступающих в камеру внутреннего сгорания мотора. Когда водитель нажимает на педаль «газа», положение установленной в корпусе заслонки меняется (открывается) и через нее проходит переменный поток воздуха. Использование такого механизма позволяет добиться большей экономичности и рабочей стабильности, ведь ошибка человека (человеческий фактор) при управлении агрегатом полностью исключается.

Автомобильные бензиновые системы, использующие электронную дроссельную заслонку теперь не редкость и в нашей стране, а в первые они появились на немецких автомобилях, выпущенных во второй половине 90-х годов. На отечественные просторы они пришли через вторичный рынок, оставив на память такие популярные в свое время машины как Golf, Volkswagen Passat B5 и некоторые другие.

Впервые, система электронной дроссельной заслонки была использована на гоночном автомобиле в далеком теперь, 1985 году. В те времена, компания Volkswagen проводила эксперименты над вторым поколением автомобилей Golf, стараясь сделать из него гоночный спорткар. С этой целью, машину оборудовали сразу двумя двигателями, а что бы синхронизировать их мощность была использована система E-Gas. Дроссель одного из них управлялся традиционным механическим путем, а вот для работы другого использовали электропривод, синхронизирующий положение заслонки. В результате эксперимента, разработчикам удалось добиться суммарной мощности мотора в 500 лошадиных сил, при чем разгон до 100 км. занимал всего 3,4 секунды.

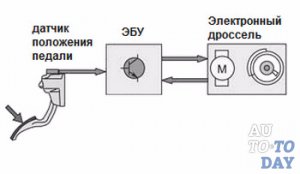

Электронный дроссель В целом, суть системы электронного дросселя, заключается в полном автоматическом (электронном) управлении приводом дроссельной заслонки. Конечно, это сделано совсем не для того, что бы убрать механическую связь между устройством и педалью «газа», а для того, что бы обеспечить более качественное приготовление топливно-воздушной смеси. Именно благодаря электронной системе появилась возможность значительно изменить и лучше регулировать ее приготовление, что, в свою очередь, повлияло на уменьшение расхода топлива и большую эффективность его сжигания, тем самым уменьшив количество вредных выбросов.

2. Устройство электронного дросселя

Как мы уже говорили, на большинстве современных транспортных средств, механический привод дроссельной заслонки заменен на электрический, управляющейся электронным блоком. Данный факт способствует достижению оптимальной величины крутящего момента при любом рабочем режиме двигателя автомобиля. Кроме того, не на последнем месте среди преимуществ использования такой системы, находится выполнение экологических требований и безопасность передвижения.

Основными отличительными особенностями дросселя с электрическим приводом являются:

- полное отсутствие связи между дроссельной заслонкой и педалью акселератора (педаль «газа»);

- возможность регулирования холостого хода путем перемещения соответствующей заслонки.

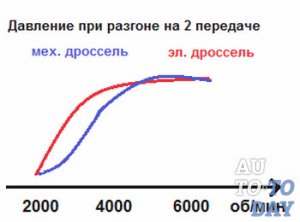

Давление при разгоне При переходе на электронное управление, механизм заслонки остался прежним, а кардинальным изменениям подверглась только система привода. В традиционном устройстве этого прибора, ее ось связывается с педалью «газа» при помощью троса и когда водитель нажимает на педаль, происходит его сокращение, что, в свою очередь, заставляет заслонку поворачиваться, тем самым открывая ее. Движением оси в электронном дросселе, управляет специальный электромотор, а прямая связь между заслонкой и «газом» полностью отсутствует. В этом случае, педаль газа выполняет роль пульта дистанционного управления, а быстро и ровно менять положение заслонки (настолько, насколько это нужно для работы двигателя при заданной нагрузке) помогает «умная» электроника. Как результат, уменьшение потери мощности, сокращение топливных затрат, а заодно и выполнение роли пускового устройства для холодного двигателя.

Электронная составляющая управления дроссельной заслонки дает возможность влиять на величину крутящего момента, даже при отсутствии физического воздействия на педаль. Система сама включает все входные датчики, исполнительное устройство и блок управления работой двигателя.

Кроме датчика положения дросселя, в электронной системе управления также используется датчик положения педали акселератора, выключатель положения «тормоза» и выключатель положения педали «сцепления». Также важную роль в работоспособности системы управления дросселя играет использование сигналов от автоматической коробки передач, климатической установки, тормозной системы и системы круиз-контроля.

Все эти сигналы датчиков поступают в блок управления работой двигателя, который преобразует их в управляющие воздействия на модуль заслонки дросселя. Подводя итог сказанного, к основным элементам электронного дроссельного узла стоит отнести:

- электронный блок управления («мозг» системы);

- сам механизм, в состав которого входят корпус, ось и заслонка;

- управляющийся приводом дроссельной заслонки электрический мотор; датчик положения педали «газа» и датчик положения заслонки дросселя.

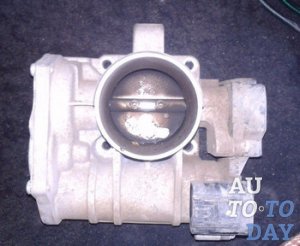

Дроссель Датчик положения заслонки находится на ее корпусе и как только шестерня, закрепленная на торце оси, начинает перемещаться, вместе с ней меняется и сигнал датчика. Эти данные фиксируются, а сигнал о них, напряжение которого, кстати, меняется в зависимости от положения, подается в блок управления. Последний, в ходе обработки сигнального напряжения переводит его в проценты: значение от 0 до 100% - заслонка закрыта; 100% - полностью открыта.

Датчик, который устанавливается на педаль «газа», занимается фиксированием ее положения, а затем передает эти данные блоку управления. Он, естественно, их обрабатывает и в зависимости от положения педали запускает привод заслонки (открывает ее или закрывает).

Также, существует и обратная связь. Датчик отслеживает любое положение заслонки и передает сигнал на блок управления, который затем сравнивает угол ее открытия с положением педали «газа». Благодаря такой связи, электронное управление может поддерживать холостой ход двигателя, контролируя при этом, оптимально выгодное (с точки зрения заданных параметров) положение заслонки. Использование электропривода помогло решить проблему управления множественными дросселями.

3. Неисправности электронного дросселя

Рано или поздно любая деталь выходит из строя, о чем может свидетельствует ряд характерных признаков. В этом плане, не есть исключением и описанный выше датчик дросселя.

К характерным неисправностям данного механизма относят:

- повышенные обороты двигателя в режиме работы холостого хода;

- увеличение уровня расхода топлива; прекращение работы двигателя на нейтральной передаче;

- в отдельных случаях может загораться и гореть продолжительное время световой индикатор «Check Engine»;

- при разгоне автомобиля наблюдаются резкие рывки; утрудняется запуск силового агрегата.

Все это свидетельствует о неисправности датчика положения заслонки, а следовательно и о необходимости его замены.

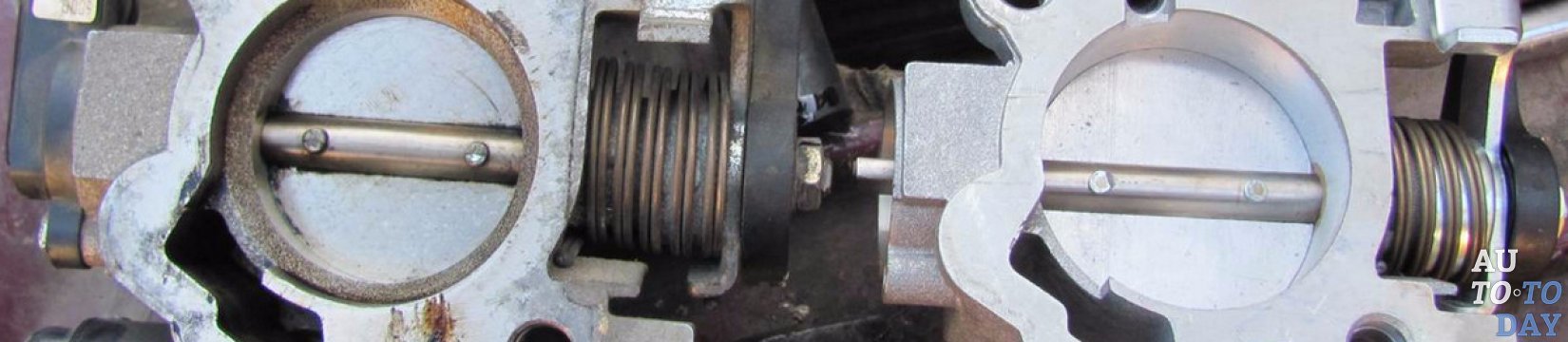

Дроссель Учитывая сложность механизма электронного дроссельного узла, существенно усложняющего конструкцию автомобиля, неудивительно, что он, как и многие другие сложные устройства, является потенциальным источником проблем. Так, например, в значительной степени отрицательному влиянию подвержена электроника и в условиях экстремально низкой температуры или влажности может работать неправильно.

Если поломка приключилась после истечения гарантийного срока обслуживания, то замена электронного дросселя выльется владельцу в существенные материальные траты. Как правило, ремонтным работам такое устройство не подлежит и меняется целиком. Механизм заслонки, в описываемом виде дроссельного узла, ничем не отличается от стандартного типа, поэтому необходимость периодической чистки сохраняется. Особенно это касается случаев, когда автомобиль эксплуатируется практически на грани своих возможностей.

Некоторые автомобилисты, исходя из собственного опыта, выделяют следующие проблемы электронных дросселей:

- проводка часто трескается и рассыхается, случаются замыкания;

- дроссельная заслонка либо вообще не работает, либо работает с серьезными перебоями;

- может выходить из строя управляющий дросселем электрический моторчик (код ошибки 022 – авария дросселя);

- дроссельная заслонка перестает «слушаться» электронику: изношенный моторчик то реагирует на нее, то нет;

- появляются проблемы с потенциомерами, а так как они зашиты в плату, добраться до них практически невозможно.

Как видите, за все когда-то приходится платить и способность электронного дросселя улучшать работу транспортного средства, сполна компенсируется частыми проблемами, возникающими из-за сложности его конструкции.
