Клапан рециркуляции отработанных газов - как он устроен?

1668

Клапан рециркуляции отработанных газов Система рециркуляции выхлопных газов, которая относится непосредственно к устройству двигателя внутреннего сгорания, являет собою клапан, который соединяет на определенных режимах работы пространство выпускного коллектора с задроссельным пространством впускного коллектора. Данная система применяется практически на всех типах двигателей: газовых, дизельных и бензиновых.

Основное ее предназначение заключается в снижении токсичности всех отработанных газов, которые содержат оксиды азота, что вырабатываются при частичных нагрузках системы. Некоторая часть отработанных, а с точки зрения уже инертных газов, будет напрямую попадать в цилиндры как осадок и балласт, что будет вызывать снижение апогейной температуры горения, посредством чего будет происходить снижение уровня выбросов оксидов азота, которые образуются при огромных температурах и являют собою наиболее токсичные вещества. Сама же работа системы будет вызывать снижение эффективности и мощности двигателя.

Элементарная механическая система являет собою устройство клапана, посредством которого происходит соединение выпускного и впускного коллектора. Сам клапан будет открываться от воздействия разрежения, которое происходит во впускном коллекторе.

Система рециркуляции отработанных газов Для стабилизации и нормализации работы двигателя внутреннего сгорания в режиме холостого хода система будет отключена. Это будет достигаться тем, что порт, который соединяет впускной коллектор с герметической камерой клапана, располагается в задроссельном пространстве, в тот момент, когда дроссельная заслонка находится закрытой. Современные системы подачи отработанных газов являются достаточно простыми устройствами, так как управляются посредством электронных клапанов, которые связаны со всей системой управления двигателем внутреннего сгорания.

Так, большинство сегодняшних конструкций двигателей, которые используют управление фазами газораспределения, реализует вышеуказанную процедуру, которая заключается в прибавлении выхлопных газов к рабочей смеси, посредством управления фазами газораспределения, что значительно снижает сложность конструкции мотора и на порядок повышает его работу.

Под воздействием высоких температур непосредственно в двигателе образуются оксиды азота – сложные токсические вещества. Чем температура выше в камерах сгорания мотора, тем количество образующихся оксидов азота будет больше. Из-за возврата определенной части отработанных газов назад во впускной коллектор происходит снижение температуры сгорания воздушно-топливной смеси, посредством чего снижается и количество образований оксидов азота. Соотношение всех конструктивных компонентов в самой смеси будет неизменным, а мощностные параметры двигателя внутреннего сгорания подвергнутся небольшим изменениям.

Уже упоминался тезис о том, что система рециркуляции отработанных газов может применятся как на бензиновом типе двигателя, так и на дизельном. На первом типе двигателя внутреннего сгорания, которые оборудуются турбонаддувом, не применяется система рециркуляции отработанных газов. Непосредственно схема рециркуляции отработанных газов зависит от стандарта токсичности этих газов. Так, в автомобильной природе для дизельных двигателей внутреннего сгорания применяются несколько систем рециркуляции таких газов: система низкого давления, высокого давления и комбинированная система рециркуляции.

1. Система ЕГР — защита мотора и окружающей среды.

Клапан Одной из важнейших проблем, которая возникла у множества автомобильных конструкторов, является снижение вредного воздействия на окружающую среду двигателей внутреннего сгорания. Так, свой вред от работы транспортного средства получает природа, посредством выхлопных газов. Образуются самые токсичные соединения, которые составляют оксиды азота, по двум причинам: из-за высокой температуры сгорания топлива; из-за очень высокого давления смеси в самой камере сгорания. После снижения температуры воспламенения значительно улучшится показатель токсичности газов. Сделать это можно посредством того, что определенная часть всех отработанных газов будет возвращаться в камеру сгорания.

Круговорот выхлопных газов в двигателях внутреннего сгорания имеет свое наименование: система рециркуляции отработанных газов, за работу которой отвечает клапан рециркуляции выхлопных газов. Это не является чем-то новым для автомобильных производителей, так как данная деталь используется практически во всех бензиновых и дизельных двигателях.

Вся суть процесса – это направление определенной части отработанных газов во впускной коллектор из выпускного коллектора, где произойдет смешивание их с воздушно-топливной смесью. За выполнение качественно и своевременно данной операции отвечает клапан пресловутый. При учете того, что любое перераспределение газов будет вызывать определенные изменения, устройство будет помогать в решении некоторых вопросов: снижении концентрации токсических веществ в выхлопе, а также – ограничении максимальной температуры сгорания топлива исключая перегрев; увеличение ресурса работы деталей двигателя внутреннего сгорания. Так, существует два клапана, которые отвечают за рециркуляцию отработанных газов.

2. Первый рециркуляционный клапан.

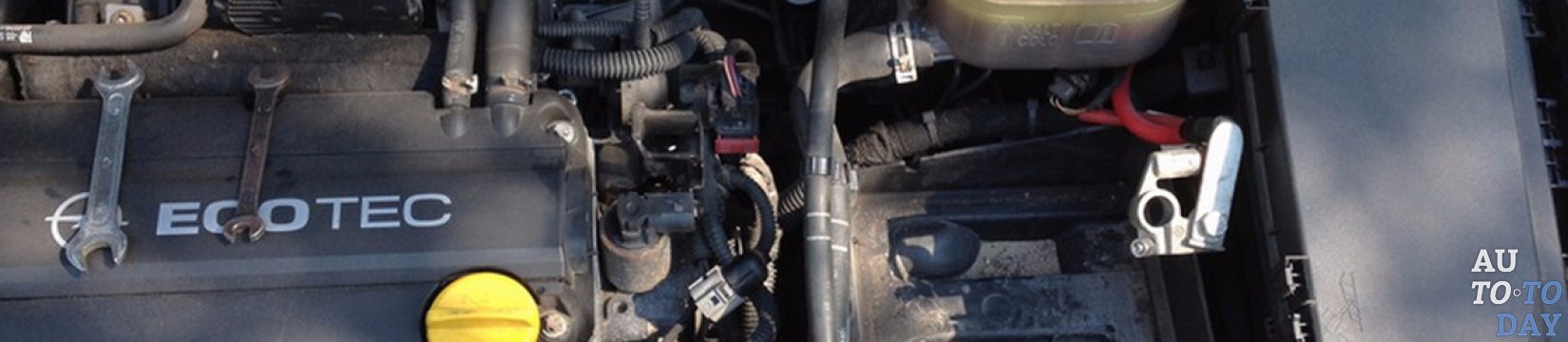

Под капотом Первое устройство являет собою небольшой объемный диск, который располагается на головке блока двигателя с трубочкой, которая соединяется с выпускным коллектором. В состоянии покоя данный клапан закрыт. При запуске двигателя образуется разряжение воздуха во впускном коллекторе, из-за чего в движение приходит мембрана, открывающая главный клапан. Именно этот момент знаменует благополучное поступление выхлопных газов обратно в камеры сгорания вместе с топливной смесью. Работа двигателя предусматривает поступление вместе с топливом нагретых газов, из-за чего, если клапан выйдет из строя или не сможет открыться, или наоборот открыт, возникают значительные изменения в его работе. Сам двигатель внутреннего сгорания может как работать с перебоями и нарушениями, так и вовсе заглохнуть.

3. Второе устройство — клапан рециркуляции картерных газов.

Второе устройство, которое отвечает непосредственно за утилизацию отработанных газов, называется картерным. Это связано с тем, что определенная часть газов из камеры сгорания будет поступать напрямую в картерное пространство. Если отвод газов из картера будет налажен, то некоторое время спустя давление будет выдавливать все заглушки, сальники и эластичные прокладки. Во избежание таких поломок нужно использовать картерный клапан отработанных газов. Если же главное устройство рециркуляции отработанных газов рассчитано с направлением на отбор газов, то вторичная система является необходимой, а ее изготовление в виде клапана не является случайностью.

Клапан рециркуляции отработанных газов Все исходит из того, что в самом картере образуется масляно-газовая смесь. Напрямую из картера вместе со всеми газами будут покидать маленькие масляные капли, и в случае допущения этого, нужно будет очень часто пополнять уровень двигательного масла. Во избежание этого, такого рода клапан в своем арсенале имеет устройство маслоуловителя. Патрубок клапанный будет вести к воздушному фильтру, посредством которого газ поступает в двигатель.
