Обгонная муфта генератора - что это такое?

30 Сентября 2015

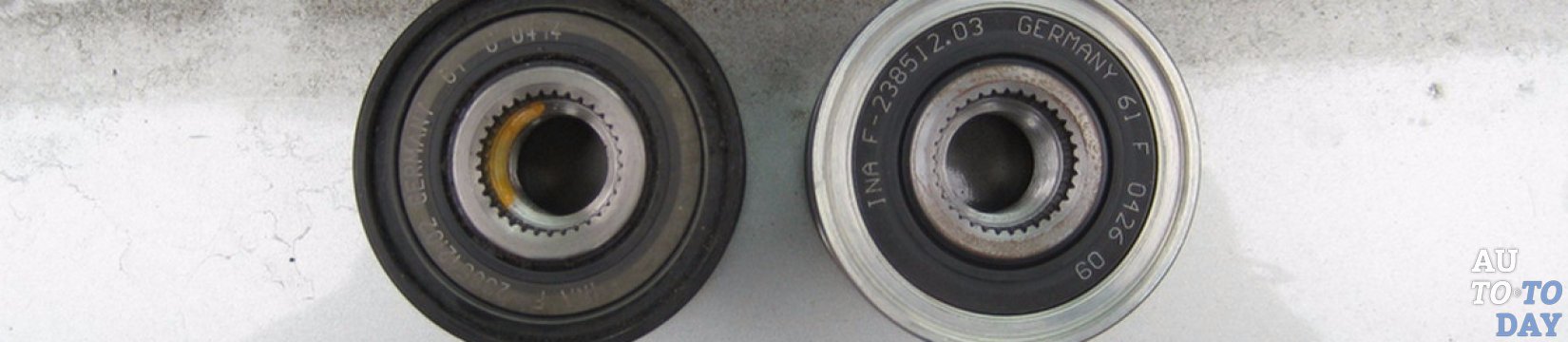

Обгонная муфта Ещё на рубеже третьего тысячелетия генераторные ремни служили недолго, а затем их приходилось заменять из-за неизбежного разрыва. Слишком короткий срок эксплуатации ремней генератора обуславливается неравномерной работой двигателя автомобиля. Ведь его крутящий момент передаётся импульсно в результате сгорания топлива в цилиндрах. Осуществление данного процесса происходит за два полных оборота коленвала.

Это часто становится причиной того, что возникают непостоянные вращательные показатели коленчатого вала. Но при этом всём, приводящиеся с помощью ремней генератора, детали вращаются по инерции с такими цикличными показателями, отличающимися от тех, которые показывает вал: или сильно опережают, или достаточно отстают.

Если проиграть в своей памяти разгонные и тормозные режимы автомобиля, а также то как запускается и останавливается двигатель, не сложно будет понять причину, по которой растягивается ремень и даже разрывается через некоторый временной промежуток. И поэтому дабы нивелировать происходящее, был разработан механизм генераторной обгонной муфты, встроенной в его шкив.

Обгонная муфта генератора – принцип работы

Обгонная муфта генератора является элементом механической трансмиссии, устанавливаемый для предотвращения передачи момента вращения между валом ведомым и валом ведущим, в том случае, если по какой либо причине первый вал начинает набирать большие обороты чем второй. Обгонная муфта по конструкции своего механизма не нуждается в каких-либо приводах управления. Самым главным преимуществом обгонной муфты является его автоматическое включение и отключение.

Муфта

В качестве простейшего примера, который сможет пояснить применение генераторной муфты можно привести самый обычный велосипедный привод. Когда человек, едущий на велосипеде, прекращает вращать педали, а транспортное средство всё также движется далее по инерции, срабатывает его муфта обгона: происходит отключение колёс от педалей, которые стоят на месте не травмируют ноги велосипедиста. К Вашему сведению, принцип работы данного механизма был проецирован изобретателем из Германии Ортивином Штибером со ступицы заднего колеса велосипеда. И впервые обгонная муфта была установлена именно на велосипед от производителя «Торпедо» в тормозную втулку в 1903 году.

Касательно принципа работы обгонной муфты генератора, он похож на функциональный процесс бендикса стартера. Когда цилиндры наполняются топливом, которое в последствии сгорает с одновременным разгоном якоря, а обе части муфтовой обоймы замыкают специальные стопорящие ролики. В результате этого якорь обретает крутящий момент. В случае не сгорания топлива, который может произойти из-за топливного сжатия, притормаживающего вращение коленчатого вала, наружная обойма запаздывает по отношению к внутренне размещённой обойме. Следовательно происходит разъединение обойм, что означает самостоятельное вращение якоря и шкива. Этот процесс обеспечивает ликвидацию отрицательного инерционного воздействия на камень генератора.

Строение обгонной муфты

Обгонная автомобильная муфта Существует несколько типов обгонных генераторных муфт, которые немного, но всё же отличаются друг от друга в своём устройстве. Это, например, муфты, которые обеспечивают свободный ход. Они, в свою очередь, подразделяются на храповые и фрикционные. Касательно фрикционного типа обгонной муфты, то его подразделяют ещё на несколько подвидов: муфты с радиальным и осевым замыканием, клиновые, ленточные и пружинные. А из клиновых можно выделить ещё один подвид обгонных муфт – роликовые, которые, являются самыми часто применяемыми. Поэтому устройство обгонной муфты генератора мы рассмотрим именно на этом типе – роликовой обгонной муфте.

Хочется выделить особенности строения генераторной обгонной муфты – это присутствие двух обойм: внутренняя, напрямую связанная с валом, и наружная, что соединена со шкивом. Следующим элементом обгонной муфты генератора данного типа, исходя из названия, являются ролики, что достаточно предсказуемо. Зачастую указанные ролики монтируются в два ряда. Первый ряд состоит из тех роликов, которые перемещаются по внутренней обойме, по её профилированной части. Они выполняют роль стопорного механизма. Второй же ряд включает в себя ролики, которые функционируют по типу игольчатых подшипников. Кроме вышеперечисленного среди устройства обгонной муфты генератора можно выделить:

- контактную пластину, оснащённую сальниками;

- внутрирасположенные втулки в числе двух штук. Первая из них обычная, вторая имеет наклонные плоскости;

- прокладку, обладающую очень прочными свойствами, которая выполнена из эластомера;

- шлицевой профиль.

Мы здесь хотим отметить то, что использование шкива вместе с генераторной муфтой запрещено, если отсутствует пластиковая крышка. Монтаж крышки делается всего лишь один раз и не занимает особых усилий, причём осуществляется своими руками.

Как проверить обгонную муфту генератора?

Обгонная муфта Заменять обгонную муфту генератора рекомендуется только после достоверного выявления неполадок, связанных с некорректным функционированием этого агрегата. Первым и самым ощутимым признаком того, что обгонная муфта уже скоро отживёт своё, является дребезжание, слышимое в салоне. Его опытный автовладелец не спутает с чем-либо другим. И также ещё возникновение сильной вибрации при медленном движении автомобиля или во время нахождения его на передаче или тормозе. Некоторые из автовладельцев первым делом диагностируют натяжной и обводный генераторные ролики, проверяют люфты и смазки. И не из-за того, что эти манипуляции отвечают первоочерёдным пунктам инструкции по проверке обгонной генераторной муфты, нет, а только потому что подозрение первым делом ложится именно участки с этими механизмами. Хотя вполне вероятно может быть и такое, но если диагностирование данных механизмов дала нулевой результат, тогда точно стоит проверить в каком состоянии находится обгонная муфта генератора.

Первым делом откройте капот автомобиля и запустите двигатель. Далее разгоните мотор до четырёх тысяч оборотов, не менее и выключайте зажигание. Если послышится некое послезвучие, что похоже на то, какой звук издаёт останавливающаяся турбина, то обгонная муфта генератора ещё вполне моет справляться с возложенными на неё задачами. Если же Вы не услышали данного характерного звучания, то не думайте сразу, что дело в том, что барахлит катушка зажигания или генератор, либо какое-то другое автомобильное устройство. Вот именно в этом случае, то и стоит подумать о том, что пора уже и выбросить хлам в виде старой обгонной муфты генератора, заменив её новой, ибо ресурсы первой уже исчерпаны.

Рекомендации по установке

Муфта Конечно можно попробовать её отремонтировать, но зачастую помогают лишь радикальные методы – её замена. Но перед тем, как Вы решите устанавливать новенькую обгонную муфту генератора, мы хотим привести Вам следующие рекомендации:

1. Данный механизм следует устанавливать лишь имея в наличии мелкошлицевый профиль. Это очень важно! Просто обзаведитесь этим инструментом, не забивая голову ненужными вопросами.

2. Если поверхность шкива пестрит незначительными повреждениями, не переживайте, такое явление вполне допустимо.

3. В процессе установки затяжку необходимо осуществлять максимально близко к значению момента в 80 ± 10 Нм.

4. Строго соблюдайте направление затяжки и её момент.

5. Инструмент, для установки новой обгонной муфты, должен быть закалён. Мелкошлицевой профиль обязан соответствовать стандарту DIN 5481 -17×20.

6. Использование шкива вместе с генераторной муфтой запрещено, если отсутствует пластиковая крышка, так как это может стать причиной осуществления недостаточно хорошей защиты.

7. Максимальный баланс шкива с муфтой в заблокированном положении должен равняться значению в 20 гмм.

8. Демонтаж шкива вполне осуществим при помощи вышеперечисленных инструментов.

Муфта обгонная Обгонная муфта генератора предназначена для выполнения множества функциональных задач. Это и защита генератора от вращательных колебаний, производимых коленвалом двигателя, и устранение колебаний на ремне, но также и сокращение хода его утяжелителя, увеличение эксплуатационных ресурсов и снижение уровня шумовыделения и натяжения ременного привода. Поэтому мы настоятельно Вам рекомендуем, дорогие наши читатели, приобрести и установить обгонную муфту генератора. Будьте уверены на все тысячу процентов, что Ваш автомобиль с ней заработает гораздо лучше!
