Вентилятор охлаждения двигателя - как работает и почему ломается

5048

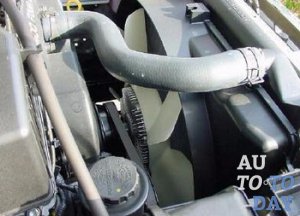

Вентилятор Вентилятором охладительной системы машины называется устройство, обеспечивающие радиатор и нагретый мотор обдувом за счет того, что лишнее тепло постоянно и равномерно выводится в атмосферу.

Вентилятор охлаждения двигателя – разновидности устройства

Сконструирован такой механизм, как вентилятор радиатора, достаточно просто. В рамках конструкции есть шкив, к которому прикреплены 4 и более лопастей. Их установка осуществляется так, чтобы между лопастью и плоскость вращения образовался определенный угол, который способствует увеличению интенсивности нагнетания воздуха.

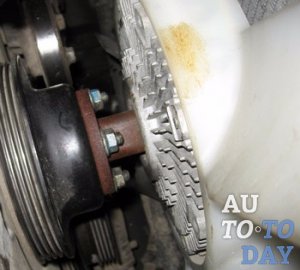

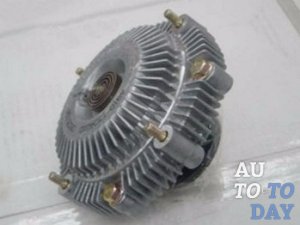

Кроме шкива, у механизма есть привод. Его тип может быть разным: механическим, электрическим, гидромеханическим. Последний вид привода представлен в виде гидравлической или специальной вязкостной муфты. Муфта вязкостная приводится в движение за счет коленвала. Когда температура силиконового состава в муфте увеличивается, то сама муфта блокируется полностью или частично.

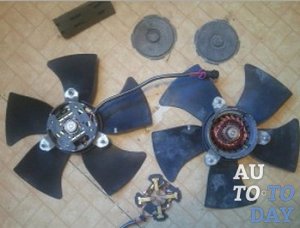

Вентилятор двигателя Температура растет за счет того, что на автомобильный мотор увеличивается нагрузка, возникающая в тот время, когда коленвал начинает быстрее вращаться. Включение вентилятора наступает тогда, когда блокируется муфта. Гидравлическая муфта, в отличии от вязкостной, блокируется тогда, когда в ней меняется объем масла.

Механический привод выполняется ременной передачей, которая идет от коленвала движка. Современные модели машин практически не используют подобный механизм по причине того, что для того, чтобы привести в действие вентилятор, потребуется большая доля мощности двигателя, то есть у мотора забирается слишком много сил.

Чаще всего используется электропривод. Он состоит из двух компонент – системы управления и электрического двигателя для вентилятора. Слежка за температурой осуществляется системой управления, которая есть у автомобильного мотора. За счет этой системы и функционирует охладительный механизм. Электрический мотор подключается к бортовому компьютеру машины. Схема управления электропривода стандартной комплектации включает в себя:

1) Блок управления;

2) Датчик температуры, с помощью которого можно отследить колебания температуры охлаждающей жидкости;

3) Расходомер воздуха;

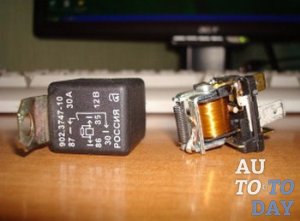

4) Реле, то есть, регулятор, который контролирует включение и выключение вентилятора;

5) Датчик, который просчитывает количество оборотов коленвала.

Вентилятор Исполнительный механизм в этом случае – это электромотор, который и обеспечивает привод. Эта простая система работает по простому принципу: показания датчиков передаются блоку управления, который их обрабатывает и анализирует, после чего происходит включение вентилятора регулятором. Многие машины, производимые в последние годы, лишены регулятора в конструкции. Вместо регулятора у них стоит целый блок управления, который включает и выключает вентилятор. Использовать отдельный блок целесообразнее, так как за счет него система охлаждения автомобиля будет работать экономнее и эффективнее, так как блок будет контролировать угол расположения вентилятора, направление воздуха из него, определит момент его отключения и так далее.

Диагностика неисправностей вентилятора охлаждения

Даже самый современный электромотор большой мощности вместе с самым навороченным, умным и надежным блоком управления не смогут на все 100% защитить от поломок систему охлаждения Вашей машины. Если вентилятор будет работать неправильно, то есть дуть не в том направлении, или вообще не будет вращаться, а Вы не уделили этой проблеме должного внимания, то двигатель просто-напросто перегреется, что очень для него нежелательно. По это причине следить за нормальной и правильной работой вентилятора просто необходимо, иначе потом нужно будет заплатить немалые деньги для восстановления работы всей системы.

Вентилятор Если вовремя отремонтировать сломавшиеся элементы системы, то многих неприятностей можно будет избежать. Самое главное в этом вопросе – правильно определить причину неисправности. Иначе говоря, нужно сначала обнаружить проблемы, из-за которой, к примеру, нарушилась работа регулятора оборотов коленвала, блока управления или электромотора. Диагностика системы охлаждения автомобиля может быть проведена любым водителем. Достаточно следовать простым рекомендациям.

Диагностику нужно начинать с проверки температурного датчика, который нужно начинать после того, как будет выполнен демонтаж его штекерного разъема. Если датчик одинарный, то нужно будет воспользоваться небольшим куском обыкновенной проволоки, с помощью которого Вы замкнете клеммы на штекере. Если вентилятор работает правильно, то реле или блок управления подаст команду, согласно которой вентилятор включится из-за замыкания. В противном случае отсутствие реакции на замыкание говорит о том, что устройство нужно ремонтировать или вовсе менять. Если в Вашей машине установлен двойной термодатчик, то проверять его нужно немного иначе. Вся проверка заключена в двух этапах:

1) Нужно замкнуть бело-красный и красный провода. В это время вентилятор должен медленно вращаться.

2) Нужно замкнуть черный и красный провода. Вентилятор должен значительно увеличить скорость вращения.

Вентилятор Если же вентилятор вообще не вращается, то его придется снимать, а на его место ставить новое устройство. Если вентилятор не останавливается, то есть дует не прерываясь, то это может свидетельствовать о том, что неисправен датчик, который его включает. Это подозрение можно достаточно легко проверить. Нужно сначала включить зажигание, а потом убрать с датчика наконечник провода. Если после этого вентилятор не выключился, то придется в любом случае менять датчик выключения устройства.

Такая ситуация, при которой вентилятор работает неправильно, а именно, без остановок, встречается не так редко, как может казаться. Но Вы знаете, как исправить подобную неисправность. Также стоит проверить предохранитель, если у Вас возникли сомнения в правильности работы описываемого механизма. Делать это нужно таким образом:

1) Нужно подать заряд от клеммы «+» на батарее аккумулятора на бело-красный или черно-красный провод, расположенный в разъеме вентилятора;

2) Заряд необходимо подать на коричневый провод от клеммы «-».

Если реакции от регулятора или блока не последовало, то есть механизм не включился, то нужно проверить привод датчика температуры, а именно все разъемы и штекеры. Есть вероятность того, что придется просто отремонтировать кабель, например, заменить штекер или изоляцию. Если в поломке виноват не провор, то придется покупать новый вентилятор, так как установленный сломался.

Демонтаж, обслуживание и ремонт вентилятора охлаждения своими руками

Устройство вентилятора Радиатор и автомобильный двигатель охлаждаются в необходимой степени только тогда, когда выполняются регулярные проверки вентилятора на предмет небольших дефектов и наличия загрязнений. Выполнять периодическую диагностику достаточно просто, а чистку можно выполнять с помощью обыкновенной щетки.

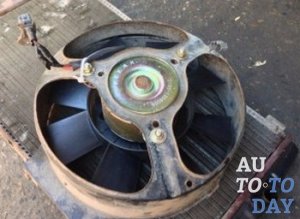

Демонтировать вентилятор нужно по такому просто принципу: с аккумулятора нужно снять провод массы, отсоединить абсолютно все провода, подходящие к узлу, который рассматривается, открутить все болты, которые держат устройство. После этого нужно немного подвинуть кожух вентилятора и провести осмотр состояния. Такая визуальная диагностика позволит обнаружить достаточное количество поломок и принять такие меры:

1) Провести очистку проводов и заменить их: в случае некачественного контакта вентилятор может работать неадекватно.

2) Отремонтировать щетки, а точнее – заменить их: эта деталь системы чаще всего ломается из-за быстрого износа щеток по причине сбора дорожной грязи.

Устройство вентилятора 3) Устранить замыкание или обрыв обмоток ротора: обмотки иногда находятся в нормальном состоянии, но работают плохо по причине чрезмерного количества грязи на нем. Чтобы избавиться от этой проблемы, нужно просто взять ветошь, смочить ее в растворителе и хорошенько почистить обмотку, можно даже использовать специальную щетку, которая рассчитана именно на эти цели. Часто случается так, что нужно поменять электромотор. Это происходит тогда, когда, например, двигатель хорошо прогрет, а вот вентилятор не включается. Отремонтировать этот механизм, к сожалению, нельзя.

Куда дует вентилятор охлаждения?

Нель оставить без внимая вопрос от, в каком же направлении дует вышеописанный вентилятор. Этот вопрос часто встречается в виде отдельных тем известных автомобильных форумах. Исходя из названия, легко догадаться, что вентилятор подает воздух только в направлении двигателя, получая охлажденный воздух от радиатора.

В случае, если в Вашей машине воздушный поток направлен на радиатор, а не на мотор, то это говорить об одном: после ремонта или диагностики вентилятор был неправильно подключен. Скорее всего, тот, кто монтировал устройство, просто перепутал клеммы. Их нужно установить правильно.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?


Комментарии 1
Tolegen Suleimenov 2018-12-08
У меня гидравлический вентилятор.
Когда завожу машину сразу включается, зимой и летом. Отключается вместе с машиной. При этом температура не падает и не поднимается. Теперь вопрос: это нормальная ситуация? От этого не будет вреда мотору особенно зимой? А можно завязать вентилятор ниткой?
