Полукольца коленвала в автомобиле - как они работают

6460

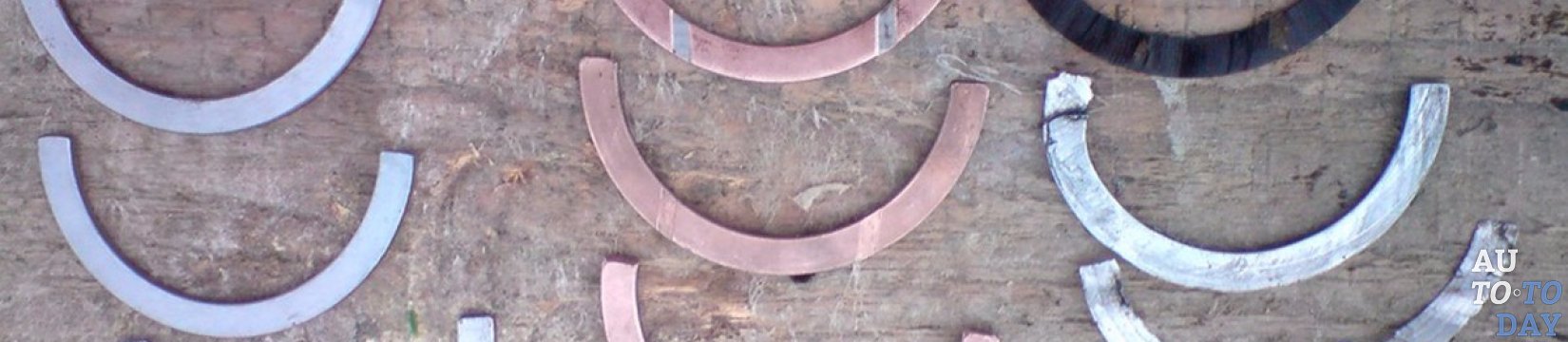

Полукольца коленвала Коленчатый вал является одним из самых дорогостоящих и ответственных составных элементов конструкции двигателя внутреннего сгорания. Именно данная конструкция является преобразователем возвратно-поступательного движения поршней в крутящий момент. Коленвал (коленчатый вал) воспринимает на себя все переменные нагрузки, которые возникают посредством силы давления газов и инерционных сил, которые движут и вращают определенные массы.

Как правило коленчатый вал двигателя внутреннего сгорания является цельным конструктивным элементом. Именно поэтому следует называть коленвал деталью. Данная деталь изготовляется с помощью ковки из стали, а также с помощью литья из чугуна. На турбированных и дизельных двигателях коленчатые валы принято устанавливать прочные и стальные.

Для автолюбителя необходимым элементом познаний о коленчатом вале будет изучение его схемы и структуры. Если говорить о конструкции данного устройства, то она соединяет в себе несколько шатунных и коренных шеек, которые между собою соединяются с помощью щек. Как правило коренных шеек всегда больше на одну единицу, а сам вал, который имеет такую компоновку, называется полноопорным. Сами коренные шейки имеют значительно больший диаметр, чем шейки шатунные.

Полукольца В противоположном от шейки шатунной направлении продолжением щеки является противовес. Основное предназначение противовеса – уравновесить все весовые категории поршней и шатунов. Вследствие данной процедуры обеспечиться полностью плавная работа двигателя внутреннего сгорания. Шатунная шейка, которая располагается между двумя щеками носит название колена. Такого рода колена размещаются в зависимости от порядка работы, расположения и числа цилиндров, а также в зависимости от тактности двигателя. Именно положения данных колен должно целиком обеспечить равновесие в двигателе, равномерность воспламенения воздушно-топливной смеси, а также обеспечить наименьшие колебания крутильные и моменты изгибающие.

Сама шатунная шейка предназначается и выполняют функции опорной поверхности для определенного шатуна. Самым же нагруженным из всей конструкционной схемы коленчатого вала является то место, где находится переход от коренной или шатунной шейки к щеке. Для того, чтобы снизить концентрацию напряжения нужно выполнять переход от шейки к шейке с определенным радиусом закругления. Галтели (радиус закругления) в полной совокупности могут увеличивать длину коленвала. А для того, чтобы наоборот уменьшить длину, необходимо выполнять данный радиус закругления с определенным углублением в шейку или щеку.

Полукольца коленвала В опорах вращения коленчатого вала, а в шатунных шейках шатунов происходят посредством подшипников скольжения. В качестве такого рода подшипников используются разные разъемные тонкостенные вкладыши, изготавливаемые их ленты стали, на которую был нанесен антифрикционный слой. Препятствует проворачиванию вкладышей, которые расположены вокруг шейки, выступ, фиксирующий их еще в опоре. Для того, чтобы предотвратить осевые перемещения коленчатого вала необходимо использовать подшипник скольжения, который является упорным. Он будет устанавливаться на крайней или средней коренной шейке.

1. Особенности устройства.

По бокам крышки опоры третьего коренного подшипника располагаются упорные полукольца. Если объяснять на просторечии, то данные полукольца устанавливаются между щеками коленчатого вала и опорой всего блока. Такого рода полукольца, собственно, и удерживают весь коленчатый вал от перемещения осевого, люфта.

Полукольца коленчатого вала С определенным временем эксплуатации транспортного средства полукольца уменьшаются, в то время как люфт – увеличивается. Тем не менее это не является самым опасным для автолюбителя. Проблемы могут возникнуть в тех случаях, если со временем кольца сотрутся до определенной степени, вследствие чего прекратят все попытки держаться и выпадут в картерный поддон. Это и есть огромной проблемой, так как при отсутствии кольца между крышкой блока и коленчатым валом, сам коленчатый вал начинает непосредственный процесс шлифовки опорной крышки.

Неприятность этой возникшей ситуации очень большая. Заключается она в том, что сама опорная крышка подшипника блока отливается вместе с самим блоком для повышения точности. Таким образом, если не будет вовремя определен люфт коленчатого вала, то можно добиться необходимости в замене всего коленчатого вала и блока. Помимо этого, при увеличенном люфте коленчатого вала происходит постоянное выдавливание заднего сальника коленчатого вала, а также утечка масла. Сам задний сальник коленвала располагается за маховиком. Таким образом, чтобы произвести тотальную замену данного устройства автовладельцу придется произвести огромный объём ремонтных работ.

2. Проверка технического состояния и ремонт.

Где находятся полукольца Как определить, что данная деталь вышла из срока эксплуатации? Это сделать очень просто. Сначала нужно взять монтажку. После, необходимо упираться ей с одной стороны в непосредственно кузов, а с другой стороны надавливать на генераторный шкив в коленчатом вале. В таком случае осевой зазор коленчатого вала не должен составлять максимально допустимый зазор – 0,35 миллиметров. Помимо этого необходимо попросить кого-нибудь выжать сцепление, в этот момент наблюдая за коленчатым валом. Если в такой ситуации заметен очень сильный люфт, то необходимо незамедлительно произвести замену всех полуколец. Это объясняется тем, что при выпадении полукольца, коленчатый вал будет стачивать канавку на самой крышке подшипника, а новое кольцо просто не будет держаться на этом месте. Вообще, рекомендуется проверять люфт после каждых 100 тысяч пробега транспортного средства.

Замена полуколец производится достаточно просто. Необходимо приобрести полукольца, герметик и прокладку масляного поддона. Так как нужно будет слить масло с самого двигателя, работу, которая называется заменой полуколец может объединяться с работой по замене масла. Помимо этого можно почистить маслоприемник и поддон. Интересный факт, что полукольца на самом заводе производителя устанавливаются совершенно разные: из стали и алюминия, а также из металла и керамики. В продаже же все полукольца одинаковы. Одна сторона стальная, а другая имеет антифрикционный слой. Помимо этого могут встречаться иные полукольца, которые металлокерамические с обоих сторон.

Полукольца Все, можно производить замену полуколец коленчатого вала. Сначала необходимо снять защиту двигателя и полностью слить из него моторное масло. Все 16 болтов крепления поддона картера нужно открутить и снять сам поддон. Два болта крепления средней крышки коренного подшипника также нужно открутить, вследствие чего снять ее. После всей проделанной работы можно спокойно устанавливать новые полукольцами. Важно, канавки полуколец должны стоять в сторону упорных поверхностей коленвала (на стороне канавок присутствует антифрикционный слой). Все, осталось лишь перемещать вал влево-вправо с помощью отверток для того, чтобы оценить перемещение осевое, которое не должно превышать 0,26 миллиметров. Все, ремонтные работы успешно завершены.
