Рабочий тормозной цилиндр - как он работает?

4372

Тормозной цилиндр Тормозная система - один из основных механизмов функционирования автомобиля. Она предназначена для остановки транспортного средства и снижения его скорости. Также, она позволяет оставлять транспортное средство в безопасном состоянии покоя, не позволять ему самопроизвольное движение в не рабочее время.

Тормозная система состоит из множества механических элементов, которые выполняют свою особую функцию и роль в успешной работе всей системы. Рабочий тормозной цилиндр - один из важнейших элементов работы всей тормозной системы.

Таким образом, рабочий тормозной цилиндр - это самобытный механизм тормозной системы, который преобразует давление жидкости в определенную механическую силу, которая, в свою очередь, воздействует на тормозные колодки. Отличается от главного тормозного цилиндра тем, что воздействует непосредственно на тормозные колодки барабанного типа. Помимо вышесказанного определения, рабочий тормозной цилиндр - это тормозной поршень, который оказывает свое воздействие на тормозные колодки дискового типа.

Торможение Рабочая тормозная система, непосредственной частью которой является рабочий цилиндр, используется всегда и при любой скорости автомобиля для снижения скорости или остановки автомобиля. Задействуется в эксплуатацию рабочая тормозная система с нажатием водителя на педаль тормоза. Является самой эффективной из всех видов тормозных систем.

1. Рабочий тормозной цилиндр – роль в тормозной системе.

В момент торможения водитель непосредственно воздействует на тормозную педаль. Это нажатие, в свою очередь, с помощью специального штока передается на поршень главного цилиндра. Сам этот поршень воздействует уже на тормозную жидкость, вследствие чего, она задействует рабочие цилиндры. Из рабочих цилиндров, при этом, выдвигаются специальные поршни, которые прижимают тормозные колодки уже к дискам или барабанам. Дисковые колодки или барабанные у тормозной системы - это зависит непосредственно от вида этой тормозной системы.

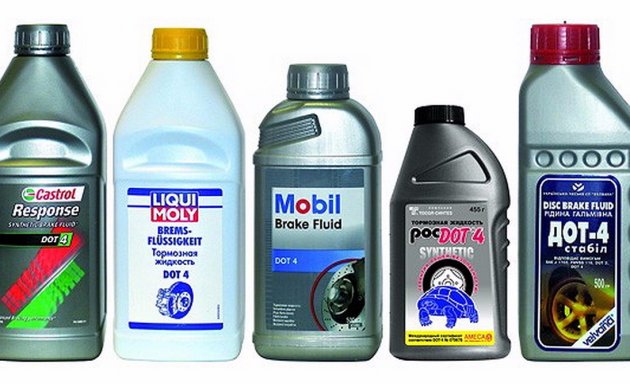

Составляющие тормозного цилиндра Любой недостаток в тормозной системе может значительно снизить эффективность процесса торможения. Это, в свою очередь, приводит к нежелательным последствиям для всех автомобилей и водителей, принимающих участие в движении. Существует один элемент, который в большинстве случаев стает причиной неисправности рабочего цилиндра и, вследствие, полного или частичного прекращения всей тормозной системы. Таким элементом является тормозная жидкость. Помимо этого, множество различных неполадок могут вызывать низкокачественные и дешевые детали. Узнать, что автомобилю необходим ремонт рабочего тормозного цилиндра, вплоть до его тотальной замены, могут указать такие признаки:

1. Когда автомобиль тормозит, его последующее движение будет не прямолинейным;

2. Снижение уровня тормозной жидкости в бачка. Узнать об этом изъяне может помочь специальный индикатор, который расположен на панели приборов в автомобиле;

3. Если нужно увеличивать свое усилие для нажатия на педаль тормоза при необходимости остановиться.

Существуют проблемы, которые связаны с деталями, которые непосредственно работают вместе с рабочим цилиндром. Если автомобиль при торможении «заносит», а его движение не прямолинейно, то проблема заключается в заедании поршня. Эта поломка возникает по несколькими причинами: некачественной жидкости, изношенной детали или ее поломкой.

2. Конструкция рабочего тормозного цилиндра.

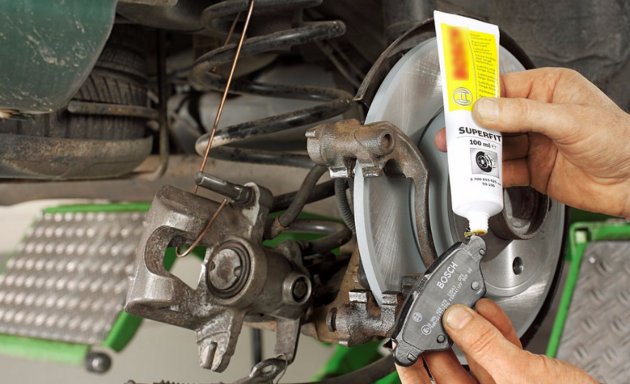

Тормозной цилиндр Рабочий тормозной цилиндр являет собою поршень, уходящий в просверленном отверстии в суппорте. Сам поршень задействует свое давление на тормозную колодку, за счет тормозной жидкости. Также, для более качественного уплотнения используется кольцо из резины, которое вставлено в углубление, располагающееся в стенке суппорта (поршня). Поршень чаще всего в виде стакана и полый. Довольно распространенным явлением есть хромовое покрытие поршня для защиты его от коррозии. Чтобы обезопасить от попадания пыли и грязи в рабочий тормозной цилиндр используется пыльник, который, одной стороной фиксируется на поршне, а другой – на суппорте. Пыльник изготовлен из жаропрочной резины.

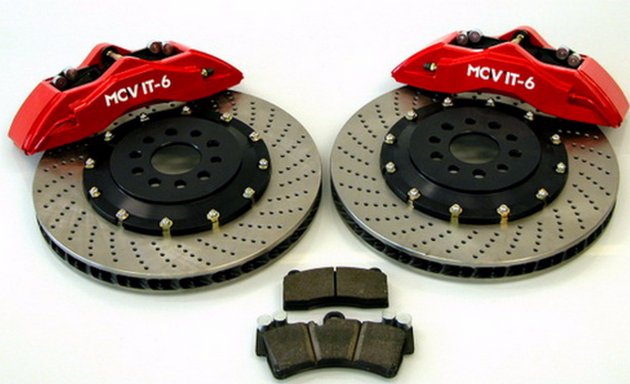

Рабочие цилиндры разного диаметра принято использовать в многопоршневых суппортах – от 6 и больше. Такого типа рабочие тормозные цилиндры увеличиваются к задней части суппорта/поршня. Таким образом, задняя часть колодки значительно сильнее прижимается. Это, в свою очередь, позволяет добиться более равномерного и одинакового износа колодки, так как намного эффективнее распределяет тепло. Помимо этого при торможении автомобиля тормозная колодка стачивается, вследствие чего образуется пыль. Эта пыль накапливается к задней части колодки.

3. Виды рабочих тормозных цилиндров.

Рабочий тормозной цилиндр Рабочий тормозной цилиндр делится на два вида, которые, в свою очередь непосредственно зависят от типа всей тормозной системы. Так, в автомобильной природе выделяют такие виды рабочих тормозных цилиндров: первый тип рабочего цилиндра – это устройство, воздействующее на тормозные колодки барабанного типа, то есть – барабанный цилиндр; вторым типом рабочего тормозного цилиндра является тормозной поршень, который оказывает свое воздействие на тормозные дисковые колодки, соответственно, этот тип рабочего тормозного цилиндра носит название дискового типа.

Сам тип такого рода цилиндров определяется целиком и полностью тормозной системой, дисковой ил барабанной. В зависимости от производителя, марки и модели рабочего тормозного цилиндра существует множество его разновидностей, которые отличаются как по своей сути, так и по сроку действия, типу и марке автомобиля и тормозной системы. Это объясняется тем, что не все рабочие тормозные цилиндры подходят под все тормозные системы барабанного типа и дискового, так как развитие автомобильных технология принесло много новшеств и изменений в конструкции и способности тормозной системы, как неотъемлемой части всей работы единого автомобильного механизма.

Рабочий тормозной цилиндр Помимо данной классификации существует и другая, иная классификация, которая в большей степени относится к автомобилям отечественного производителя. Чтобы идентифицировать и определить какой именно тип рабочего тормозного цилиндра используется, в большинстве случаев достаточно будет посмотреть в инструкцию по эксплуатации автомобиля, где должно быть подробно описана и указана каждая деталь автомобиля.

Если же таковой инструкции нет, или же она есть, но в ней не указана модель и тип тормозного цилиндра, необходимо собственноручно осмотреть рабочий тормозной цилиндр. Таким образом, существуют такие типы рабочих тормозных цилиндров, основное отличие которых заключается в разном внутреннем диаметре: одноконтурный тип рабочего тормозного цилиндра, двухконтурный и трехконтурный. Так, диаметр одноконтурного составляет – 25 мм, двухконтурного – 22 мм, а трехконтурного – 19 мм. Как видно, диаметр уменьшается с добавлением одного контура на 3 мм.

Таким образом, рабочий тормозной цилиндр – один из основных механизмов функционирования всей тормозной системы автомобиля. Исполняя свою главную задачу, которая состоит в преобразовании давления жидкости в силу воздействия на тормозные колодки, он является полностью самобытным и необходимым элементом единого звена функционирования всей тормозной системы автомобиля.
