Неисправность датчика массового расхода воздуха: как это выявить и побороть?

2888

Внутренности авто Автомобилестроение находится в непрерывном развитии. Все новшества, которые вносятся в машина на этапе производства, направлены на то, чтобы улучшить все показатели, то есть увеличить мощность, снизить объем потребляемого топлива, улучшить аэродинамические показатели, увеличить уровень комфорта.

Для того, чтобы снизить расход топлива, производители уже давно перешли от карбюраторной системы питания к инжекторной системе. Объем потребляемого топлива сокращается потому, что подача горючего для работы силовой установки в различных режимах строго дозируется. Объем подаваемого горючего рассчитывается таким образом, что его хватит для того, чтобы силовой агрегат выдаст максимально возможную мощность.

Но карбюраторные системы технологически устроены проще, так как основное элемент этой системы – карбюратор, работает механически, благодаря чему обеспечивается высокая надежность. Топливовоздушная смесь в этой системе формируется в самом карбюраторе, после чего она подается в цилиндры за счет процесса разрежения, которое создается поршнями. Система инжекторного типа устроена сложнее. Формирование рабочей смеси происходит уже в цилиндрах, а ее компоненты подаются отдельно. Воздух, как один из компонентов смеси, подается за счет разрежения, а горючее попадает в цилиндры под действием форсунок.

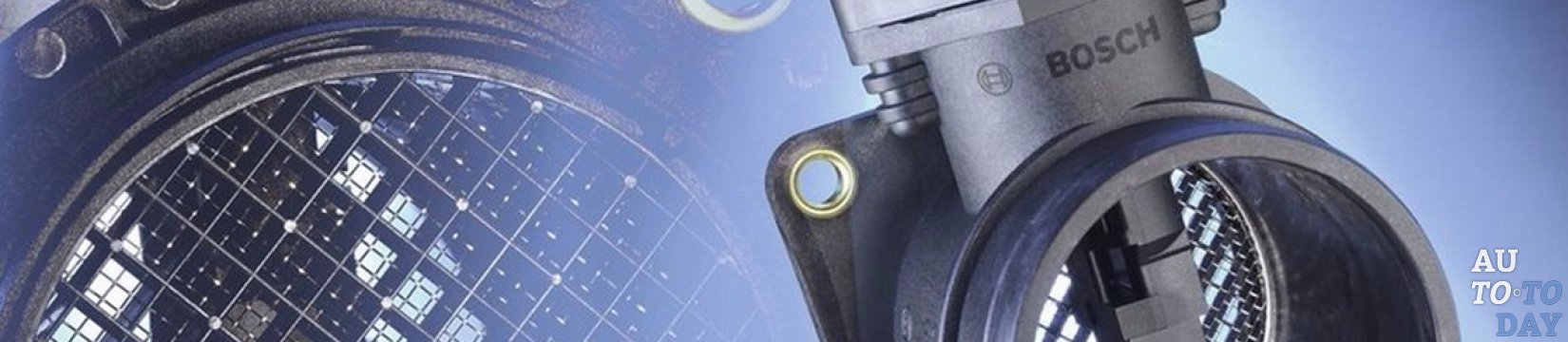

Датчик массового расхода воздуха Объем необходимого топлива, которое подается в цилиндры, рассчитывается в электронном блоке управления. Для правильного расчета дозы топлива, блоку должна передаваться информация о том, в каком положении находится коленчатый вал, скорость, с которой он вращается, объем воздуха, передаваемый в цилиндры, процент воздуха в отработанных газах, а также положение дроссельной заслонки. Для того, чтобы получить эти данные, в разных местах силовой установки расположены специальные датчики. Одним из таких аппаратов является датчик массового расхода воздуха, который подсчитывает количество поступившего воздуха.

Датчик массового расхода воздуха представлен в виде двух нитей из платины, которые нагреваются электрическим током. Через одну нить идет воздух, одновременно с этих остужая ее. Вторая нить выполняет контрольную роль. Объем воздуха, который подается в двигатель, вычисляется за счет изменения тока, который проходит через уже охлажденную воздухом платиновую нить. Устанавливается датчик в воздушном патрубке около воздушного фильтра. Именно на выходе из фильтра происходит просчет воздушного потока. Этот датчик постоянно совершенствуется, благодаря чему появилось уже несколько разных видов этого устройства.

1. В основе первых датчиков лежало такое устройство, как трубка Пито. Также эти датчики называются лопаточными. Они представляют собой тонкую пластину, которая закреплена мягко. Пластина выгибается под воздействием воздушного потока. В схеме присутствует потенциометр, который измеряет степень выгибания пластины, а одновременно с этим меняется сопротивление потенциометра. За счет того, что меняется сопротивление, создается сигнал, согласно которому и измеряется количество поступившего из блока управления воздуха.

Схема 2. Самыми распространенными и современными датчиками являются устройства, которые используют пластинчатые термоанемометрические измерители. Самую главную роль в этом датчике играет теплообменник вместе с двумя платиновыми пластинами небольшой толщины. Эти пластины нагреваются под воздействием подаваемой на них энергии, одна из пластин – рабочая, другая – контрольная. Принцип работы датчики – сохранение на обеих пластинах равной температуры. Работает датчик таким образом: воздушный поток проходит через теплообменник, благодаря чему начинает охлаждаться та пластина, которая является рабочей. Дабы на рабочей пластине сохранялась температура, которая равна температуре на контрольной пластине, на нее подается ток большой силы. Колебания тока фиксируются блоком управления, за счет чего и высчитывается объем поступившего в систему воздуха.

3. Третий вид расходомеров – пленочный. Рабочими элементами в таком датчике являются пластины из кремния, покрытие тонким слоем платины. Эти датчики были созданы достаточнонедавно, потому они массово не устанавливаются.

Признаки наличия нарушений в работе датчика массового расхода воздуха

От правильности показаний расходометра будет зависеть на сколько правильно будет образовываться рабочая смесь. Если датчик работает неправильно, то установка будет работать с нарушениями, а мотор может и вовсе не запуститься. Расходометр сломан, если:

1) Загорелся сигнал «Checkengine»;

2) Увеличился объем потребляемого бензина;

3) Произошло падение мощности;

4) Снизилась динамика набора скорости;

5) Запуск стал трудным или невозможным;

6) Обороты на холостом ходу стали плавающими.

Но каждый из этих признаков может относиться не только к датчику, но и к другим системам. Поэтому обязательно нужно провести диагностику расходометра.

Проверка расходомера воздуха

Проверка расходомера воздуха Проверить работу датчика можно несколькими методами. Наиболее простой способ – отключить фишку питания от расходометра на работающем моторе. После того, как фишка будет отключена, блок управления станет работать в аварийном режиме, в рамках которого горючее дозируется на основе показаний датчика положения дросселя. На холостом ходув это время количество оборотов увеличивается до 1500 и больше, но не всегда. В некоторых инжекторных системах количество оборотов не увеличивается.

В то время, когда расходометр отключен, нужно немного проехать на машине. Если силовая установка начала работать лучше, то скорее всего датчик сломан. Еще один метод проверки базируется на использовании мультиметра или вольтметра, которые будут настроены на высокую точность. Щуп прибора с «+» нужно подключить к проводу сигнала датчика (зачастую, этот провод расположен справа сбоку), а щуп с «-» нужно прикрепить к проводу заземления датчика. Далее нужно включить зажигание, но запускать силовую установку нельзя. Если датчик исправен, то напряжение на нем будет находится в пределах 0,9 – 1,4 В. Если показатель будет выше, чем 1,4 В, то датчик сломан.

Кроме того, нужно осмотреть датчик, так как он может сломаться из-засильного загрязнения рабочих деталей расходометра. Если заметно большое количество грязи, то наверняка это главная причина нарушений в работе силовой установки.

Замена датчика массового расхода воздуха

Датчик расхода массового воздуха Если диагностика датчика показала, что он неисправен, то его нужно менять, так как ремонту расходометр не подлежит. Замену датчика нужно выполнять, предварительно выключив зажигание. Сначала нужно отсоединить фишку с проводами, которые идет к датчику. Потом нужно ослабить хомут крепления впускного патбука к фильтру, а потом можно отсоединить патрубок от фильтра. С помощью ключа на 10 нужно окрутить два болта, которые держат датчик. После этого можно доставать датчик с посадочного места.

Перед тем, как устанавливать новый датчик в нужное место, обязательно нужно проверить на сколько плотно расположено уплотнительное кольцо. В противном случае, если плотность недостаточная, то велика вероятность того, что будет подсос воздуха, причем он будет неочищенным от примесей, инородным. А из-за этого датчик сломается быстрее. После того, как Вы проверите уплотнитель, датчик нужно будет поставить на место и закрепить с помощью болтов. После чего на место нужно будет вернуть патрубок и фишку с проводами. В самом конце нужно будет проверить работу силовой установки. Она должна работать лучше, чем раньше.
