Реле стартера: замена простой, но важной детали

5738

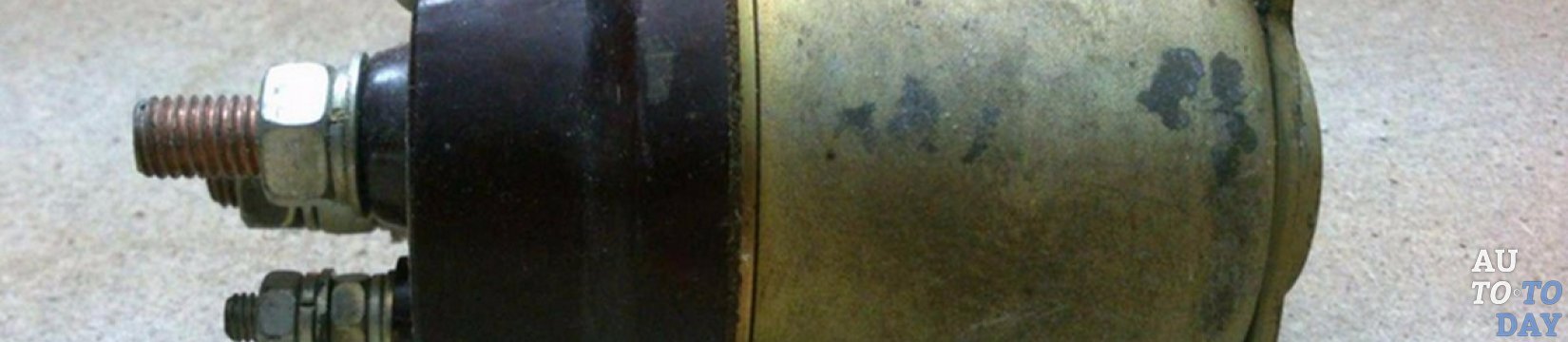

Реле стартера Так как движение автомобиля начинается с запуска мотора, то в первую очередь, необходимо освоить устройство системы пуска. Одно из самых уязвимых мест – это втягивающее реле стартера. Об этой детали слышали все, но принцип её работы и устройство понимают не многие. Сравнительно небольшой узел играет ключевую роль в запуске мотора. Если в случае поломки иных частей эксплуатация автомобиля возможна, то сломанное реле стартера полностью парализует автомобиль.

Что такое реле стартера?

Прежде, чем приступить к изучению устройства втягивающего реле, необходимо уяснить, что за работу стартера отвечает два реле, которые не следует путать. Первое – реле включения стартера, находится в моторном отсеке.

В зависимости от марки и модели автомашины оно может быть выполнено в самостоятельном корпусе или монтироваться в общий блок вместе с другими реле. Второе – это втягивающее реле, которое установлено непосредственно на стартере и выполняет следующие функции:

- перераспределение электроэнергии между электромагнитом реле и мотором стартера;

- синхронизация работы узлов стартера при запуске мотора;

- подача шестерни бедикса до зацепления с зубами венца маховика;

- возврат шестерни в исходное положение после пуска.

Стартер В литературе можно встретить чуть измененной название одного и того же реле – тяговое реле стартера. В народно-автомобильном обиходе это устройство называют просто – «втягивающее». Для того, чтобы мотор запустился, необходимо принудительно вращать коленчатый вал до того момента, как в камерах сгорания не начнёт воспламеняться топливная смесь. В исправном моторе для этого необходима «секунда» времени. Задача втягивающего реле заключается в том, чтобы синхронизировать работу стартера, обеспечить зацепление рабочих частей шестерён и убрать бендикс от маховика после запуска двигателя.

Устройство втягивающего реле стартера

Втягивающее реле стартера устроено по принципу стандартного электромагнита. Состоит из двух обмоток (втягивающей и удерживающей), схемы включения стартера и сердечника с возвратной пружиной. Внешний конец якоря сопряжен с вилкой, работающей по принципу рычага. Зафиксированная на оси в центральной части вилка противоположным от втягивающего реле концом перемещает бендикс при срабатывании электромагнита, втягивающего сердечник.

Втягивающее реле При повороте ключа зажигания (или нажатия соответствующей кнопки) на обмотки втягивающего реле подается напряжение. Возникает магнитное поле, перемещающее якорь. Якорь сжимает возвратную пружину. Противоположный от корпуса втягивающего реле конец вилки двигается по направлению к маховику, выталкивая шестерню, соединенную с бендиксом, до зацепления с зубчатым венцом маховика. В момент зацепления замыкаются контакты также интегрированной в конструкцию втягивающего реле схемы включения стартера. При этом более мощная, предназначенная для преодоления сопротивления возвратной пружины, втягивающая обмотка отключается, а якорь фиксируется в заданном положении с помощью удерживающей обмотки. После возвращения ключа зажигания (а автомашинах с «кнопочным» пуском – автоматически после старта двигателя) контакты, подающие напряжение на втягивающее реле, размыкаются, ток перестает поступать на обмотки и пружина возвращает якорь стартера в исходное положение, благодаря чему соединенный с ним вилкой бендикс выходит из зацепления с маховиком.

Установка реле стартера

1. Покройте плоскость контакта стартера соответствующим герметиком.

2. Соедините тяговое реле с рычагом привода в стартере, затем закрепите гайками.

3. Соедините провод с тяговым реле.

4. Снова проверьте тяговое реле, как описано выше.

5. Установите стартер на место.

Замена реле стартера

Нужен следующий набор инструментов: ключи, удлинитель для головок торцовых, отвертка, головка торцевая.

Провод с «минусом» отсоединяем от батареи аккумуляторной. Гайки затяжек хомутов отвернем и ослабим затяжки. Затем шланг воздухозаборника требуется снять: с корпуса фильтра воздушного сначала, а потом и с воздухозаборника. Далее этот компонент снимаем. Необходимо отвернуть гайки, которые фиксируют теплоизоляционный щиток. Используя удлинитель и торцовые головки, болт, который крепит щиток к кронштейну опоры двигателя, открутим.

Затем теплоизоляционный щиток снимаем. Болт нижний крепления стартера выкручиваем внизу машины. Убираем и верхние болты крепления стартера. Далее разъем удаляем с вывода реле стартера. Осталось гайку отвернуть и снять с контактного верхнего болта реле присутствующий провод. Далее стартер снимаем вверх. Пользуемся торцевым ключом – отворачиваем гайку крепеж провода втягивающего реле. Вывернем болты, фиксирующие реле к стартеру. Якорь реле необходимо вывести из зацепления рычага привода, снять втягивающее. И вот теперь устанавливаем новое изделие.

Надо помнить, что наконечник втягивающего реле должен зацепиться с рычагом привода! Стартер монтируем на место, подсоединяем провода, выполняя все манипуляции в обратной последовательности. До момента снятия стартера, втягивающего реле необходимо исключить некоторые неисправности в машине: наличие окалин, окисления на клеммах, разрядка аккумулятора, поврежденная проводка, не качественное крепление контактов.

Установка дополнительного реле стартера

О плюсах и минусах дополнительного реле, сложено много слухов и легенд. Многие хотят его себе установить, но далеко не все знают как это делается. Приоткроем "завесу тайны". Понадобится: — обычное 4-х контактное реле — провода 1,5кв.мм: — разъём плоский типа "мама" — 5шт — разъём плоский типа "папа" — 1шт — наконечники кольцевые под 6мм и 8мм — по 1шт.

Дополнительное реле стартера Монтаж его предельно прост. Реле крепим в удобном месте (например на шпильке бочка омывателя) и подводим провода к стартеру, обращая внимание, чтобы они были надежно закреплены и не были повреждены. Далее отсоединяем красный провод с плоского вывода тягового реле и плотно вставляем в разъём этого провода "папу" с проводом от нашего реле. По этому проводу теперь питается катушка нашего реле. Затем провод с кольцевым наконечником на 8 одеваем на плюсовой вывод стартера и притягиваем тонкой гайкой.

По этому проводу плюс приходит на контакт 87 нашего реле. Провод от контакта 30 нашего реле с "мамой" надеваем на освободившейся контакт тягового реле. По этому проводу плюс поступает на катушку тягового реле. Затем притягиваем хомутом штатный и новый провод вместе, чтобы не болтались. Короткий проводок от катушки 85 нашего реле прикручиваем на массу.

Особенности эксплуатации втягивающего реле стартера

Из-за того, что при каждом цикле работы втягивающее реле испытывает максимальную нагрузку большинство повреждений этого узла связано с выгоранием фрагментов электромагнитной схемы – обмоток и контактов – а также усталостью металла, приводящей к поломке вилки. При этом неисправности втягивающего реле стартера относятся к числу критических – завести двигатель в случае поломки невозможно.

Впрочем, прежде чем выносить приговор самому реле, необходимо сначала проверить состояние цепи подачи напряжения на стартер. Характерные щелчки (якорь не попадает под действие удерживающей обмотки и возвращается пружиной в исходное положение до завершения цикла пуска) или «моргание» контрольных ламп на панели означают либо малый заряд аккумулятора либо плохой контакт на каком-то из участков цепи.

Ремонт втягивающего реле стартера

Ремонт реле Если новые и новые попытки дождаться пуска двигателя заканчиваются лишь молчанием, то в самый раз приготовиться к большому ремонту. Сам стартер имеет достаточно простое устройство, как правило, при наличии подробной инструкции под рукой с этим вопросом может разобраться даже неопытный автолюбитель. Наиболее проблематично провести снятие и установку стартера. Для начала необходимо определить, в каком всё же месте искать поломку. Первыми на пути электротока находятся замок зажигания и реле включения стартера, которое расположено на брызговике под капотом машины.

Грешить на них следует в том случае, если стартер не издаёт совершенно никаких звуков. Если слышны щелчки или шум вращающегося вала, то причины неисправности в другом месте электроцепи. Для начала необходимо проверить зарядку аккумулятора, ведь из-за него также возможно возникновение проблем. Если замена аккумулятора или использование пуско-зарядного устройства не дало положительных результатов, необходимо надевать спецодежду и ставить машину на яму.

Как сам стартер, так и втягивающее реле используют в своей работе принцип электромагнетизма. При подаче напряжения на обмотки втягивающее реле притягивает якорь, который выдвигает рабочую шестерню бендикса до зацепления с венцом маховика. Одновременно происходит замыкание контактов, через которые поступает напряжение на обмотки стартера. Все процессы происходят практически одновременно и являются взаимозависимыми. Если из цепочки выпадает какая-то одна функция, то машину завести не удастся.

Поломки втягивающего могут возникнуть по следующим причинам:

- выгорание контактных пластин (пятаков) внутри реле;

- сгорания обмотки реле или стартера;

- усталости материалов и их разрушения.

Втягивающее реле Специалисты рекомендуют замкнуть металлическим предметом или отрезком провода два контактных болта на тыльной части. В таком случае напряжение подаётся напрямую на обмотки стартера, минуя обмотки втягивающего реле. Если стартер стал вращаться, то он исправен, а причина поломки кроется действительно в реле. Если же, при попытке повернуть ключ в замке зажигания втягивающее щелкает стартер не крутит, значит, реле может быть исправно, а причину неисправности необходимо искать в стартере. Если все признаки указывают на поломку тягового реле стартера, его придётся ремонтировать, хотя, как правило, такой ремонт заканчивается заменой.

Проблема заключается в том, что часть производителей, стараясь обеспечить максимальную надёжность узла, делают реле неразборным. В этом случае без замены реле, естественно, не обойтись. Если реле разбирается, то можно попробовать восстановить его работоспособность. Причины, по которым реле отказывается работать, могут заключаться в следующем:

- обгорание контактов (пятаков);

- замыкание в обмотке;

- износ и поломка механического привода.

Любая из поломок видна при разборке и только для проверки целостности обмоток поможет подключение реле стартера к омметру. При тестировании сопротивления между корпусом и концами провода сопротивление должно быть не менее 10 кОм. Если этот показатель меньше, значит, обмотки замкнуты и придётся покупать новое реле.

Новое реле или отремонтированное устанавливается в порядке обратном снятию. Для того, чтобы не задавать вопросы о том, как подключить реле стартера, необходимо пометить снятые клеммы. Перед установкой контакты зачищаются и обезжириваются.
