Подъемные гаражные ворота своими руками: выбираеим и изготавливаем

1900

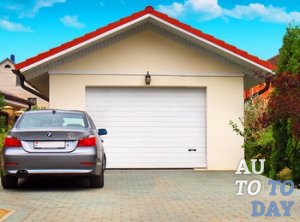

Гаражные ворота Все мы знаем, что покупать нужные в хозяйстве вещи совсем не обязательно, надо только знать как их сделать самостоятельно. В нашей статье мы постараемся доступно объяснить как получить отличные подъемные гаражные ворота не тратя на их покупку кучу денег.

Принцип работы и особенности исполнения

Сегодня существует огромный выбор гаражных ворот стоимостью от нескольких тысяч гривен до нескольких тысяч долларов, вопрос только в наличии соответствующих денежных средств, а с удовлетворением Ваших требований и пожеланий проблем не возникнет. Кроме классических распашных существуют более современные виды гаражных ворот: секционные, подъемно-поворотные, роллетные, которые как раз и относятся к интересующим нас подъемным воротам.

Гаражные ворота Наиболее широкое распространение в Украине получили секционные гаражные ворота торговых марок Дорхан (Doorhan), Алютех(Alutech), Гант (Gant), Ритерна (Ryterna). Элементы конструкции таких ворот включают в себя воротное полотно (несколько секций, скрепленных петлями между собой), подвесы и специальные направляющие ( в основном состоят из стальных профилей с кронштейнами, по которым передвигаются ворота), пружинный механизм (балансируют полотно ворот, чаще всего используют торсионные и растяжные пружины).

Способность открываться и закрываться воротам обеспечивают специальные рельсы, по которым движется полотно и ролики, крепящиеся по краям . Нижняя рельса устанавливается по бокам проема помещения, а верхняя — над ним, что в открытом состоянии позволяет полотну целиком разместиться над проемом внутри помещения. Если потолок низкий оптимальным становится горизонтальный тип такого размещения, а если высокий, то вертикальный.

Данный вид подъемных ворот позволяет максимально эффективно использовать пространство, а автоматические секционные ворота, с установленным приводом еще и невероятно просто управляются. Наиболее востребованы в качестве гаражных и промышленных ворот, благодаря возможности перекрытия производственных, подсобных, складских помещений.

Подъемно-поворотные (щитовые) ворота можно назвать самым надежным и практичным видом данной категории, правда их стоимость несколько выше, чем у других видов. Конструкция ворот состоит из стальной рамы (ведущая часть при движении ворот, которая крепится в гаражном проеме или сразу за ним), полотна и направляющих, обеспечивающих ее поворот кругом своей оси. В процессе открытия ворот участвуют подъемные рычаги и роликовый механизм, с помощью которых ворота движутся по направляющим и закрепляются под потолком гаража.

Выделяют два типа открытия: шарнирно-рычажковый (требует тщательной регулировки натяжения пружин и высокой точности монтажа направляющих, но при этом выступает самым надежным и популярным механизмом) и открытие с помощью противовесов (состоит такой механизм из троса, который проходит через блок и установленного на противоположном краю противовеса). Последний чаще всего используют для ворот с большим весом. Управлять подъемно-поворотными воротами можно вручную либо используя электропривод (чаще всего это делается дистанционно).

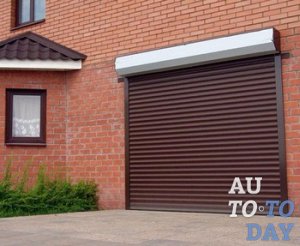

Роллетные ворота Еще один вид подъемных ворот — роллетные ворота. К преимуществам данного вида в первую очередь стоит отнести сравнительно низкую цену, простоту конструкции (и соответственно монтажа), возможность установки на проем любого размера, легкую транспортировку и современный дизайн.

Состоит конструкция роллетных ворот из тех же основных частей, что и предыдущие виды: направляющего устройства, роликов, октагонального вала, разного вида профилей и собственно самого полотна, которое тут представлено в виде склеенных вместе отдельных пластин. В процессе открытия эти пластины (ламели) наматываются на вал, что отличает такие ворота легкостью и простотой эксплуатации.

Конструкция и способ открытия роллетных ворот позволяют полностью освободить проем и таким образом сэкономить пространство внутри. Правда, некоторые автолюбители считаю, что такой вид ворот не сможет уберечь их авто от злоумышленников, отчасти это правда. Воротное полотно из ламелей не такое прочное как у секционных или щитовых воротах, поэтому его проще взломать. Как видите, выбор подъемных гаражных ворот не ограниченный, а более детально изучить характеристики каждого вида вы можете самостоятельно.

Инструменты и предметы для создания гаражных ворот

Инструменты и предметы, которые понадобятся Вам для создания гаражных ворот, в первую очередь, зависят от выбранного вида ворот. Так, например, для создания и монтажа секционных гаражных ворот необходимыми будут: электродрель, электроперфоратор, шуруповерт, клепальный пистолет, строительные брусковые уровни, размером 1,5 и 0,5 м, ящик с инструментами, слесарный молоток, набор ударных инструментов, ножницы по металу, ножовка, средние боковые кусачки, набор напильников, набор отверток, набор шестигранных ключей, набор рожковых и накладных ключей, набор сверл и магнитных головок, бур по бетону (0,6; 0,8; 0,10; 0,14 мм), набор универсальных метчиков и воротов.

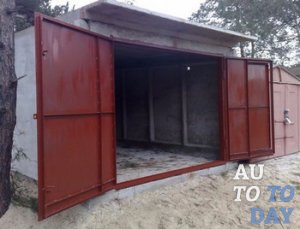

Ворота Также стоит запастись набором стамесок, электропаяльником, электрическим удлинителем, лестницами, штангенциркулем, рулеткой, а для защиты себя во время работы еще и защитными очками, респиратором , строительной каской, комплектом защитных перчаток и, на всякий случай, универсальной аптечкой. Что касается необходимых материалов (полотно, крепежные элементы и т.д.), то в наше время существуют соответствующие наборы «Сделай сам», которые включают все что Вам нужно для самостоятельной установки секционных ворот стандартных размеров.

Если Вы решили установить в своем гараже подъемные-поворотные (щитовые) ворота, то обязательно стоит иметь в наличии деревянные бруски (нужны для создания коробки), металлические штыри, уголки для рамы и для рельс (размеры 3,5х3,5х0,4 и 4х4х0,4 см), кронштейн швеллерный (размер 8х4,3х0,5), пружину (диаметр 3 см.), металлический прут для регулировки натяжения (с поперечным сечением 0,8), электропривод (если планируются автоматические ворота) и цельное полотно (идеальный вариант — оббитый металлом деревянный щит). Кроме этих элементов, имеющих непосредственное отношение к конструкции ворот, полезными также будут инструменты описанные выше.

Монтаж ворот. Установка полотна

И так, Вы уже запаслись необходимым в работе инвентарем и соответствующими материалами. С чего же начать процесс установки ворот? Предположим, что это секционные ворота и у Вас есть набор «Сделай сам» (можно также заказать полотно на заводе изготовителе по индивидуальным размерам). В любом случае начинать нужно с подготовительного этапа, который включает следующие шаги:

- уберите нужное для монтажа пространство, что бы под ногами не валялось никаких лишних предметом; подготовьте и очистите проем от облицовочных материалов, если надо укрепите тонкие стены металлическим каркасом, выполняя все крепления точно по уровню для избежания перекоса;

- обратите внимание на пол, он должен быть идеально ровным, что бы под воротами не осталось щели. Если, все же, это не так, то его нужно выровнять;

- учитывая габариты проема, оставьте дополнительное расстояние (30 см. до потолка и по 40 см. по бокам), что бы обеспечить беспрепятственное закрытие и открытие воротного полотна. Также, убедитесь, что проем ровный и нет перепадов в размерах. Для этого измерьте длину и высоту в нескольких его точках;

- проверьте наличие всех необходимых для установки креплений и компонентов сборки (должны быть в наборе), если вдруг чего-то не хватает — лучше узнать об этом до начала работ.

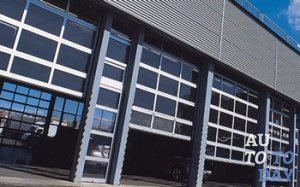

Панорамные ворота Пройдя подготовительный этап можно приступать к непосредственной сборки секционных ворот. Ничего сложного в этом нет, главное выполнять все работы согласно инструкции, надежно закрепляя каждый элемент. В первую очередь установите горизонтальные и вертикальные направляющие — путь перемещения секций. После этого можно приступать к непосредственной сборке полотна ворот.

Выделяют два варианта таких полотен: собранное из сандвич-панелей и панорамное полотно. Первое состоит из отдельных секций, которые, с помощью петель, надо скрепить между собой, выкладывая последней верхнюю панель. Щели между секциями заделывают слоем твердой пены полиуретана, благодаря которому обеспечивается высокий уровень теплоизоляции секционных ворот. Второй вариант — панорамные ворота, используется в промышленности. Их полотно собирается из панорамных панелей, которые обеспечивают естественное освещение внутри помещения и идеально подходят для установки в автосалонах, станциях технического обслуживания, пожарных частях и других объектах промышленного значения, но к нашей теме это уже не имеет отношения.

После того как полотно секционных ворот собрано, можно переходить к установке механизмов управления и дополнительных аксессуаров: ручек, замков и т. д. Особое внимание уделите пружинам регулирующим тросы, они должны быть всегда натянутыми. На завершающем этапе Вы должны установить ограничитель хода и, при желании, автоматику. После успешного выполнения всех рекомендаций, полотно ворот должно с легкостью подниматься и опускаться как в ручном, так и в автоматическом режимах. Как я уже говорила, существует еще один, популярный вид подъемных гаражных ворот — это подъемно-поворотные (щитовые ворота). С чего же начать если вы решили сделать своими руками именно такие?

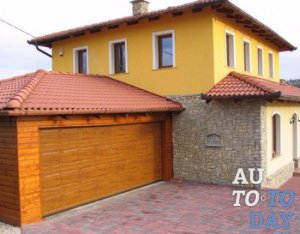

Ворота Подготовительный этап, в этом случае, ничем не отличается от предыдущего и если у Вас есть в наличии все необходимые инструменты и элементы будущих ворот можно приступать к установке. Для начала из брусов, скрепленных между собой уголками или металлическими пластинами, соберите коробку. Закрепите ее с помощью штырей в проеме, углубив нижнюю часть в стяжку пола примерно на 2 см.

Дальше можно приступать к сборке полотна ворот: обшейте раму щитом и закройте листовым металлом. Затем перейдите к изготовлению опоры механизма. Просверлите в одной полке два отверстия диаметром 1 см. для фиксации продольной стойки и еще три таких же отверстия в другой, для установки пружинного кронштейна. Такие же три отверстия, в одной из полок, надо просверлить для крепления швеллерного кронштейна, который используется в качестве пружинной опоры.

С помощью регулировочной пластины соедините пружину и кронштейн. Боковые витки пружины используют как зацепы, а к нижней части крепят регулятор натяжения из прутка. Таким образом, с одного конца образуется кольцо, а с другого — нарезается резьба. Пластину с отверстием для регулятора натяжения надо приварить к торцу рычага.

После этого изготовьте рельсы для движения щита: 2 уголка, и края их полочек сварите таким образом, чтобы внутреннее пространство между их вершинами было равно 5 см. Затем, один конец рельсы приварите к пластине с отверстиями (между осевой линией направляющего и нижним ребром поперечины оставьте промежуток 8 см). Остальные части швеллера приварите к другим краям рельс на расстоянии 14-15 см. Прикрепите швеллер к потолочному бруску с помощью болта. Готово! Осталось только покрасить конструкцию для улучшения ее эстетического вида. Надеемся, информация из этой статьи поможет Вам успешно установить подъемные гаражные ворота подходящего вида.
