Антикрыло своими руками: изучаем процесс

2541

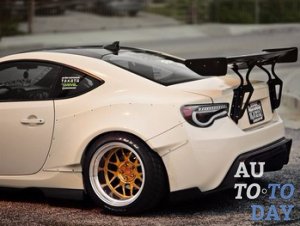

Антикрыло Многие современные автомобилисты устанавливают себе на автомобиль антикрылья, спойлеры, боковые юбки в качестве элементов дизайна. Таким образом, они подражают гонщикам. Но далеко не все знают, зачем на самом деле нужны эти устройства и в чём их отличие.

1. Что такое антикрыло.

Антикрыло – это специальное устройство, предназначение которого состоит в увеличении силы сцепления транспортного средства с покрытием дороги. Первый прототип антикрыла был применён в 1956 году студентом из Швейцарии на собственном Porsche 550. Позже компания Porsche пригласила его к себе на работу в конструкторское бюро.

Впервые на гонках Формулы 1 антикрыло появилось в 1968 году на автомобилях Ferrari. Но они были настолько несовершенны, что часто ломались и приводили к авариям. По этой причине на какое-то время их запретили к использованию на гонках.

Со временем конструкция антикрыльев была усовершенствована, их стали жёстко закреплять на кузове. Пройдя небольшую эволюцию, антикрылья приняли современный вид, в котором мы к ним и привыкли.

Принцип работы антикрыла основан на третьем законе Ньютона и законе Бернулли. Физическое тело обтекается средой неравномерно и, если на автомобиле присутствует антикрыло, то возникает дополнительная сила, прижимающая автомобиль к дороге (давление сверху на крыло будет меньше, чем снизу).

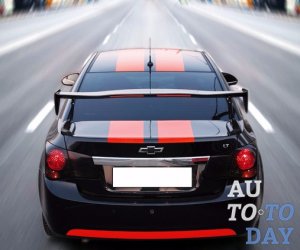

Антикрыло Эта дополнительная сила прижатия автомобиля увеличивает силу трения между его колёсами и дорожным покрытием, что даёт автомобилю возможность ускоряться значительно больше без заносов.

Если антикрыло и другие аэродинамические приспособления отсутствуют на транспортном средстве, то максимальное ускорение будет определено характеристиками шин и дороги и не превысит 1,0-1,1G. Использование антикрыльев увеличивает максимально возможное ускорение до 5,0 G.

Негативный аспект использования антикрыльев заключается в том, что они увеличивают сопротивление потоку воздушных масс, из-за чего уменьшается скорость, и увеличивается расход топлива.

Антикрылья, в большей степени, используются на спортивных авто, последние поколения которых оснащаются антикрыльями с изменяемым «углом атаки», который зависит от значения ускорения или скорости:

- на небольшой скорости антикрыло «прячется» (до 140 км/час).

- на скорости выше 140 км/час оно изгибается на нужный угол и выполняет свою функцию «прижатия» задней оси к дорожному полотну.

- при торможении или резком изменении траектории антикрыло выгибается на угол в 45 градусов, притормаживая транспортное средство (подобно спойлерам на самолётах).

2. Разница между антикрылом и спойлером.

Часто антикрыло и спойлер путают между собой, так как они оба влияют на аэродинамику и перестраивают обтекающий воздушный поток.

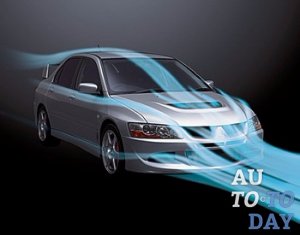

Обтекание Первое отличие между этими элементами в их внешнем виде. Спойлер имеет одну рабочую поверхность и выглядит как продолжение кузова. Он невысок, монолитен, близко облегает кузов и неподвижно к нему крепиться. Спойлер может устанавливаться и спереди, и сзади, и на крыше. Антикрыло же имеет две рабочие поверхности, крепиться к кузову только сзади на специальных стойках как можно выше над корпусом автомобиля и выглядит как отдельный элемент. Оно может двигаться, изменяя угол наклона при помощи подвижных кронштейнов.

Второе отличие состоит в назначении устройств. Антикрыло обеспечивает дополнительную прижимную силу, улучшая сцепление с дорогой (на что намекает название устройства). Оно ухудшает аэродинамику, но положительно влияет на управляемость автомобиля.

Спойлер меняет направление потока воздушной массы так, чтобы она оказывала меньшее сопротивление, чем обеспечивает преимущество в движении. По сути, антикрыло – это модифицированный спойлер, но противоположный по назначению.

Иногда антикрыло ещё путают с дефлектором. Дефлектор установлен в универсалах и хэтчбеках над задним стеклом. Но у дефлектора совсем другое предназначение. Дело в том, что при движении у хэтчбеков и универсалов на заднем стекле понижается давление, которое засасывает грязь. А дефлектор перенаправляет поток воздуха, решая эту проблему.

3. Как выбрать антикрыло.

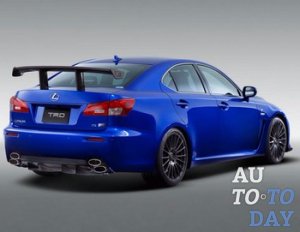

АнтикрылоВ наше время существует множество конструкций и дизайнов антикрыльев для автомобилей. И в этом огромном выборе легко запутаться и сложно разобраться.

Сначала нужно решить, для чего вам нужно антикрыло: как функциональный элемент или как элемент дизайна. Если оно вам нужно в качестве элемента дизайна, то можно просто выбрать тот вариант, который понравился по внешнему виду. Если же вам важна его прямая функция, то придётся разобраться и уделить должное внимание выбору.

Ведь неверный выбор приведёт к тому, что антикрыло не будет выполнять свои функции после установки, и положительного эффекта вы не получите. Выбирая антикрыло следует обратить внимание на:

1. Способ крепления антыкрыла к багажнику автомобиля. Если способ крепления неправильный или некачественный, то во время движения это приводит к деформации багажника. Лучший выбор – крепление с помощью монтажных скоб.

2. Материал, из которого изготовлено антикрыло. Самым популярным и самым практичным на сегодня материалом является АБС-пластик. Этот материал твёрдый, ударопрочный и надёжный. Антикрылья могут быть изготовлены и из других материалов: углеволокно, стеклопластик, силикон.

3. Толщина антикрыла. От этого параметра зависит жёсткость и устойчивость конструкции. Помните, что антикрыло должно прогибаться равномерно по всей длине.

4. Угол наклона. Лучшим и самым универсальным вариантом антикрыла считается антикрыло с регулированным углом наклона. Его можно настроить на любой тип езды. Если вы решили приобрести и установить антикрыло, то обязательно нужно будет поставить спойлер на передний бампер или бампер, который оснащён вытянутой нижней кромкой. Это необходимо, чтобы снизить завихрения воздуха под автомобилем. Ведь такие завихрения уменьшают прижимающую силу и отнимают мощность у автомобиля.

4. Как изготовить антикрыло своими руками (инструкция и материалы).

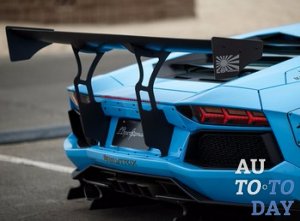

Антикрыло Антикрыло – это не только устройство, повышающее устойчивость автомобиля на дороге, но и элемент дизайна, улучшающий внешний вид автомобиля и приносящий в него дух быстрой езды. Скорее всего, любой автомобилист хоть раз в жизни задумывался над тем, чтобы изготовить и поставить на своё транспортное средство антикрыло. Рассмотрим, как каждый владелец транспортного средства может сделать собственное импровизированное антикрыло. Рассмотрим два варианта. Итак, первый.

Для изготовления антикрыла необходимы такие материалы:

1. Строительный пенопласт (его структура должна состоять из мелкой крошки) или другой материал, который легко обрабатывается.

2. Смола эпоксидная с отвердителем.

3. Углеволокно (стекловолокно).

Сам процесс изготовления состоит из таких этапов:

1. Снять размеры из багажного отделения для будущего антикрыла: ширину и длину. При этом нужно сделать запас для заготовки как минимум 5 см.

2. При помощи острого ножа вырезать из пенопласта заготовку, стараясь сохранить его хрупкую структуру. Если кусочек откололся, его стоит приклеить эпоксидной смолой. Форму для антикрыла можно сделать любую, но её структуру нужно максимально возможно сгладить, чтобы углеволокно легло равномерно.

3. Дальше пенопластовую форму следует закрепить с помощью углеволокна и эпоксидной смолы, что сделает антикрыло твёрдым и устойчивым к воздействию. Для этого вся поверхность пенопластовой заготовки и внутренняя сторона углеволокна намазывается эпоксидной смолой. Потом все части углеволокна прикрепляют к поверхности заготовки.

4. После высыхания углеволокна, его нужно зачистить наждачной бумагой, а складки срезать острым ножом.

5. Повторить пункт 3-4 от трёх до пяти раз, наложив соответствующее количество слоёв углеволокна.

6. Тщательно обработать получившееся антикрыло и крупнозернистой шкуркой и загрунтовать.

7. Сделать крепления на основании антикрыла и покрасить под цвет кузова автомобиля. Второй вариант.

Изготовить антикрыло также можно, используя силикон. Для этого нужно выбрать понравившееся по конструкции антикрыло, поместить его в целый ящик (чтобы он не протекал) и залить силиконом. Потом подождать, пока силикон затвердеет, надрезать его и вытащить антикрыло. В получившуюся форму остаётся лишь залить нужный материал (гипс, пластмассу, самозатвердевающие полимеры и т. д.) и подождать его высыхания.

Помните, что без нужных расчётов собственноручно изготовленное антикрыло останется только элементом дизайна и не окажет влияния на аэродинамику транспортного средства.

5. Установка антикрыла на автомобиль.

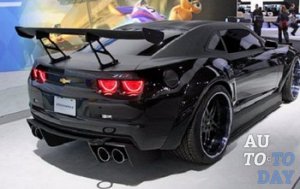

Антикрыло Бывает так, что автомобилисты самостоятельно без каких-либо расчётов ставят на свой автомобиль антикрылья и другие элементы, влияющие на аэродинамику. Но подобная установка может ухудшить аэродинамику и быть опасной на высокой скорости.

Если же водитель ездит спокойно и размерено, то установленное антикрыло не окажет заметного влияния на аэродинамику транспортного средства. Перед установкой антикрыла на автомобиль не лишним будет посоветоваться с человеком, знающим в этом толк.

Правила установки антикрыльев:

1. Устанавливать нужно в правильном месте так, чтобы поток воздуха распределялся верно и добивался оптимального значения прижатия. Лучшее место для установки антикрыла – это, так называемая, «зона затмения», где воздушные потоки самые сильные.

2. Крепление должно быть максимально надёжным, иначе на большой скорости антикрыло может просто сорвать потоками воздуха. Чем дальше поставлено антикрыло, тем лучше оно должно быть закреплено.

3. Устанавливать антикрыло только «для красоты» не рекомендуется, так как неверная установка ухудшает аэродинамику и увеличит расход топлива.

Рассмотрим, как произвести монтаж антикрыла собственноручно в домашних условиях. Для установки понадобиться:

1. Гаечный ключ.

2. Дрель.

3. Маркер.

4. Шлифовальный круг (шлифовальная бумага).

5. Краска.

6. Защитные очки.

7. Пылесос.

Процесс установки антикрыла состоит из таких этапов:

1. Перед началом работы одеть защитные очки.

2. Проверить надёжность креплений антикрыла, с помощью гаечного ключа подтянуть все болты антикрыла.

3. Найти правильное расположение антикрыла на багажнике и при помощи маркера обозначить места для отверстий на внешней стороне багажника.

4. Используя дрель, сделать в крышке багажника отверстия. Сначала проделать отверстия сверлом меньшего диаметра, потом большего, достигнув нужного диаметра.

5. Удалить опилки металла при помощи пылесоса.

6. Обработать монтажные отверстия шлифовальным кругом (шлифовальной бумагой) для сглаживания краёв.

7. На края отверстий нанести краску, чтобы предотвратить появление ржавчины.

8. Прикрепить антикрыло к багажнику, надёжно и с одинаковой силой затянув крепёжные болты. На этом этапе желательно найти помощника.

Кроме этого способа, смонтировать антикрыло можно используя спецскобы, которые крепятся за ребро багажника или клей. Также для установки иногда используют двусторонний скотч, но такой метод крайне ненадёжный и опасный для других участников дорожного движения (антикрыло может в любой момент оторваться и полететь в следующий автомобиль на дороге).
