Втягивающее реле стартера: где находится, как работает, признаки неисправности, ремонт

14 Августа 2018

Втягивающее реле стартера Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад). Втягивающее реле стартера

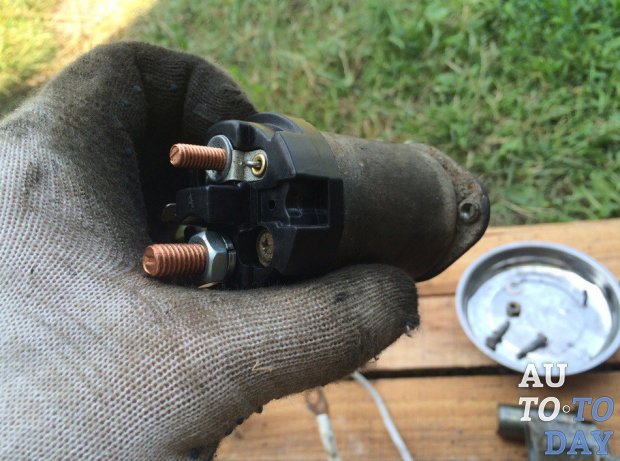

Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней. Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться. Втягивающее реле стартера Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

  • щелчком заканчивается поворот ключа, однако без вращения стартера;
  • ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;
  • машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.
Втягивающее реле стартера Причины, по которым переключатель может выйти из строя, такие:

  • нарушение целостности устройства из-за брака, механического износа или во время аварии;
  • короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;
  • нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;
  • ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;
  • обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;
  • ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера.Это нужно делать периодически.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить,в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве. Удобнее проводить проверку, когда стартер отсоединён. Втягивающее реле стартера Тогда нужно:

  • разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;
  • свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).
Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Необходимые инструменты и оборудование такие:

  • дрель-шуруповёрт;
  • паяльник на 100 Ватт;
  • щётка по металлу;
  • медный многожильный провод;
  • мягкий деревянный брусок.
Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

  1. Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта.
  2. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление.
  3. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок.
  4. То же самое проделать с другим концом обмотки.
  5. Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом. Втягивающее реле стартера Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Читайте также, как работает стартер.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.
