Как выполнить ремонт гидроблока своими руками?

26 Октября 2016

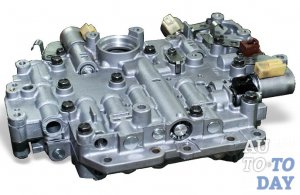

Гидроблок АКПП Основным узлом автоматической коробки переключения передач является гидравлическая клапанная плита, или гидроблок АКПП. Давайте разберемся, за что отвечает гидроблок в АКПП, и стоит ли самостоятельно его ремонтировать в случае поломки.

Принцип работы гидроблока АКПП, или что такое гидроблок

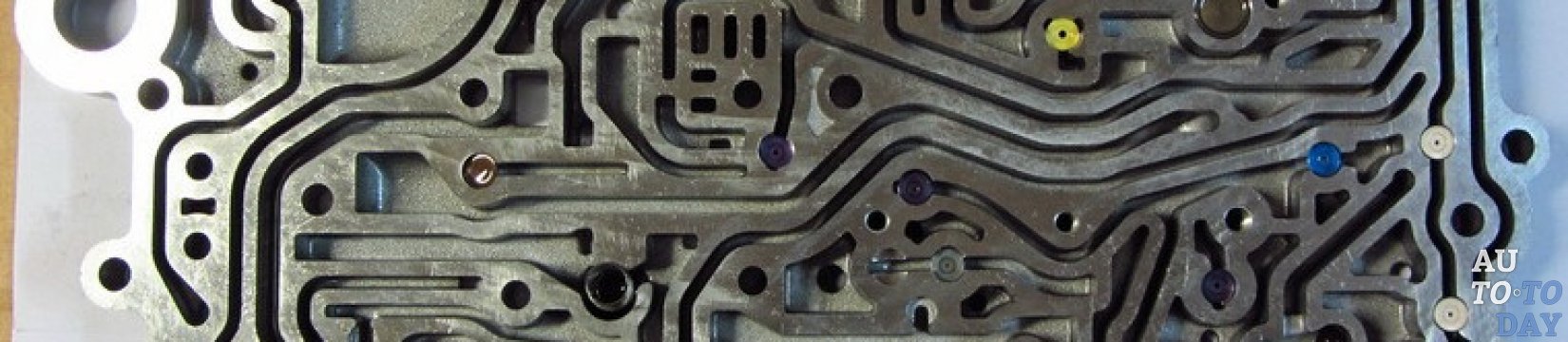

Гидроблок включает в себя металлическую клапанную плиту с большим количеством каналов, в которых установлены регулирующие клапаны, наборы датчиков и соленоиды, отвечающие за работу коробки передач.

Интересно! Автомеханики, ремонтирующие АКПП, называют устройство гидроблока АКПП на профессиональном сленге «мозгами», потому что он немного напоминает мозг человека с его извилинами.
Принцип работы гидроблока АКПП очень прост. По определенным каналам он передает давление жидкости (АТФ) к механическим частям АКПП, в зависимости от необходимого действия, и от того, какая передача включается. Управляет всем этим процессом электронный блок управления (ЭБУ). Схема гидроблока

Когда необходим ремонт гидроблока, почему так важна диагностика

Поскольку гидроблок отвечает за перераспределение потоков и давления трансмиссионной жидкости, выходит, что все рывки и удары, которые вы вдруг начинаете чувствовать, - признаки неисправности гидроблока АКПП. При любых неполадках необходимо провести диагностику и лишь после этого начинать ремонт.

Важно! При своевременной диагностике можно отвести множество проблем в будущем. Если из строя вышла одна деталь, АКПП будет работать, но это спровоцирует поломку остальных деталей в будущем, и дальнейшая ее работа станет возможна только после проведения ремонта. А это очень кропотливая и дорогостоящая работа, которую выполнить собственными силами не всегда возможно.

Для диагностики устройства необходимо разобрать АКПП, так как, чтобы проверить гидроблок АКПП, необходимо корпусные плиты устройства взять на вакуум-тест. Вакуумная диагностика на основании показателей манометра покажет, исправлен гидроблок или изношен.

Причины поломки гидроблока АКПП

Трансмиссионное масло Характерные симптомы неисправности гидроблока АКПП проявляются в виде повышенной вибрации и скрежете при переключении передач. Также довольно часто неисправность представляется в виде толчков, ударов и пробуксовок между передачами. Зачастую ремонт гидроблока АКПП вызван несвоевременной заменой трансмиссионного масла, использованием некачественного масла и несоблюдением основных правил эксплуатации автовладельцем. Причины поломок гидроблока АКПП:

  • Использование грязного масла (со стружкой и прочими отложениями);
  • Загрязнение клапанов (при использовании некачественного масла);
  • Перегрев трансмиссии (спровоцировано загрязнением сотов радиатора охлаждения);
  • Наличие задиров на поверхностях муфт, каналов, золотников и пр. (что понижает качество масла и приводит к неисправности гидроблока);
  • Разбитость пружин (отвечающих за возвращение плунжера при выключении соленоида);
  • Стремительный разгон автомобиля (приводит к износу фрикционов);
  • Окисление контактной части соленоидов.
    Знаете ли вы? Для продления эксплуатационного срока АКПП и гидроблока необходимо своевременно производить замену трансмиссионного масла и промывать гидроблок. Замену соленоидов необходимо проводить с регулярностью в 80-150 тысяч километров.

    Как выполнить ремонт гидроблока своими руками

    Ремонт АКПП – дело серьезное, требующее специальных навыков и знаний автомеханика. А вот демонтаж и последующий монтаж устройства могут произвести многие автолюбители. Осуществление этих операций своими руками значительно снижает стоимость ремонта в целом.

    Стоит ли выполнять самостоятельный ремонт

    Ремонт гидроблока АКПП можно провести своими руками. Для этого необходимо иметь специальные приспособления и владеть определенными навыками автомеханика, а также иметь свободное время, желание сделать работу самостоятельно, и запастись терпением и упорством.

    Порядок замены гидроблока

    При замене гидроблока АКПП необходимо обратить внимание на нюансы, которые связаны с маркой автомобиля, который ремонтируется. Сперва в каждом автомобиле необходимо слить все масло из АКПП, снять аккумуляторную батарею и тогда уже начинать демонтаж гидроблока.

    Обратите внимание! При ремонте автомобиля Peugeot нужно сперва произвести замену клапанов. Главные различия их состоят в том, что их электромагнитный механизм оснащен отдельным разъемом и фиксируется при помощи 4-х крепких зажимов. Замену клапанов нужно проводить попарно.
    Далее необходимо отключить разъемы электромагнитных клапанов, с помощью отвертки необходимо аккуратно поднять их, после чего отсоединить 6 электромагнитных клапанов и снять 6 болтов.

    Разборка гидроблока После демонтажа гидроблока, его следует помыть. Для этого выкручиваем 8 торксов, снимаем, моем. Под крышкой находится маленький фильтр и электроклапан-модулятор, они также снимаются и моются. После того, когда все детали гидроблока автомобиля будут помыты, собираем гидроблок в противоположном порядке.

    Перед тем как приступить к установке гидроблока, рекомендуется сменить резинки-уплотнители. Необходимо проверить, чтобы механический клапан вошел в выступ зубчатого сектора. Устанавливаем его на место, проверяем, чтобы провода были внутри, иначе переключение передач будет невозможно. Устанавливаем крепежный болт гидравлического блока на свое место. Подсоединяем 6 секансных электромагнитных клапанов и проверяем, правильно ли работает механизм переключения передач в разных положениях.

    После монтажа АКПП, приступаем к заливке 4 литров масла, которое необходимо разогреть до 58-68 градусов. Далее включаем мотор, оставляем его работающим и откручиваем пробку. Если масло начнет выходить тонкой струйкой, а затем капать, значит, все нормально, и уровень верный. В любом другом случае необходимо доливать еще пол литра масла и заново повторять все действия.

    Особенности ремонта на Ауди

    Устройство гидроблока АКПП Ауди включает в себя определенные отличия, это относится к процессу монтажа гидроблока. После демонтажа гидроблока на вас польется масло. Во время демонтажа гидроблока необходимо запоминать правильное расположение каждого шурупа, которым закреплен гидроблок. В противном случае вы рискуете закончить монтаж неправильно. В гидроблоке каждый болт имеет свой диаметр, а одинаковых запчастей почти нет.

    Гидроблок автомобиля Ауди состоит из 60 болтов, 4 поршня, приблизительно 20 шариков и штифтов. Необходимо запоминать порядок снятия узлов, это поможет сократить время при монтаже гидроблока. После установки всех деталей обратно, необходимо закрепить поддон и залить масло. При необходимости долить небольшое количество масла можно применить шприц.

    Ремонт гидроблока АКПП на Фольксвагене

    Меняют гидроблок АКПП на Фольксвагене обычным способом. Вначале необходимо достать гидроблок и промыть все его составляющие. Далее произвести монтаж в обратном порядке. Также существуют и свои нюансы, с которыми необходимо считаться при ремонте гидроблока АКПП на Фольксвагене. Нельзя доставать фильтр, пока не снимете гидроблок, поскольку один из болтов имеет отдельную гайку, которая находится с другой стороны. Вытянуть, возможно, а вот назад поставить не получится. При снятии гидроблока существует риск поломки прокладки, а чтобы ее заменить, потребуется разборка гидроблока.

    Чтобы извлечь пружину гидроаккумулятора, также необходимо разбирать гидроблок, поскольку требуется доставать детали, а выполнить это возможно лишь в разобранном виде. При монтаже гидроблока обратно следует применять лишь динамометрический ключ, поскольку на Фольксвагене небольшие моменты затяжек, и можно их поломать.

    Что такое гидроблок АКПП, вы уже знаете. При необходимости его ремонта автовладелец сам решает, делать ремонт своими руками или доверить ремонт специалисту.
