Особенности устройства раздатки УАЗ, диагностика и ремонт раздаточной коробки

23 Октября 2016

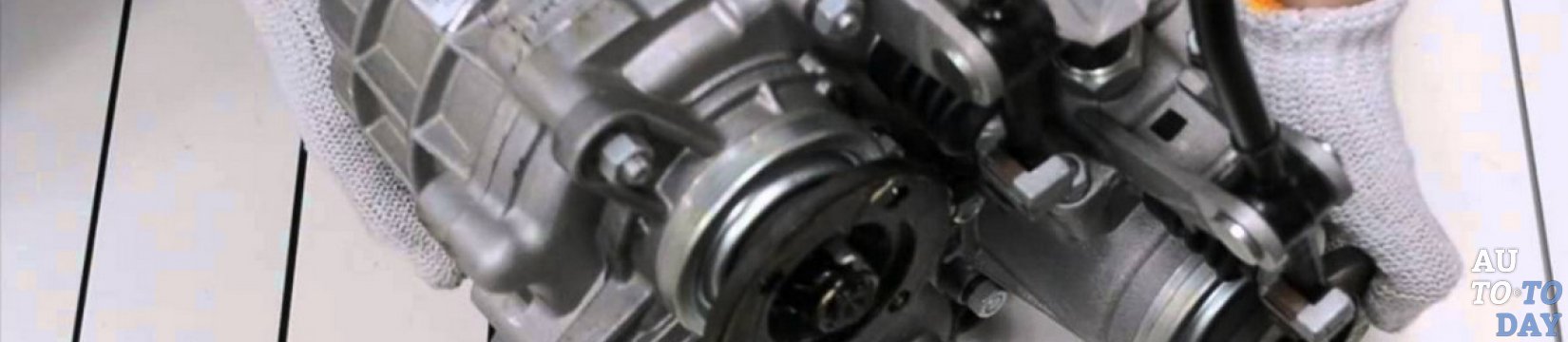

Раздаточная коробка Раздатка УАЗ несет ответственность за распределение крутящего момента от мотора автомобиля до всехприводных механизмов, а также позволяет увеличить количество передач в трансмиссии. Более того, раздаточная коробка способна увеличить крутящий момент во время движения по плохому дорожному покрытию и является неотъемлемым атрибутом любого полноприводного транспортного средства.

Раздаточная коробка УАЗ, устройство

Устройство раздаточной коробки УАЗ представляет собой двухступенчатую конструкцию без межосевого дифференциала и с нейтральной передачей, а также с отключенным передним мостом. Конструкция включает чугунный картер с крышкой, который через отверстия опорной пластины прикреплен к задней стенке коробки передач. Также к задней части раздаточной коробки прикрепляется механизм стояночного тормоза.

Ведущий, промежуточный валы и валы привода заднего и переднего мостов расположены в картере, на подшипниках, между которыми расположена шестерня привода спидометра. Сверху раздаточная коробка оснащена лючком, который закрыт крышкой.

Трансмиссия

Важно понимать, как работает механизм управления раздатки. Так, он состоит из двух штоков с вилками, которые крепятся на крышке. Данные вилки ведут к ведущей шестерне и шестерне включения переднего моста. Также с вилками связаны два рычага управления, путем подвижных штоков и поводки. Тут же размещен специальный блокировочный шар, который не позволяет включить понижающую передачу, когда отключен передний мост.

Во время включения прямой передачи ведущая шестерня смещается в отверстие шестерни вала заднего моста, таким образом, крутящий момент передается напрямую.

Важно! Не включайте передний мост при отключенных муфтах передних колес, также не рекомендуется включение переднего моста во время движения по сухим и твердым дорогам. Нарушение рекомендаций может привести к быстрому износу деталей трансмиссии и шин.

При включении понижающей передачи ведущая шестерня смещается таким образом, что крутящий момент передается на промежуточный вал и на обе шестерни валов привода моста. Не забывайте, что включать понижающую передачу можно только после того, как автомобиль полностью остановился.

Как проверить раздатку

Для того чтобы раздаточная коробка УАЗ работала надежно и долго, необходимо не только регулярно ее проверять, но и обновлять. Как и любая другая деталь автомобиля, раздатка требует определенного ухода. Первое, что необходимо сделать, – это проверить уровень масла в раздатке.

Интересный факт! Во время эксплуатации автомобиля уровень масла может понизиться до 8 мм относительно нижней границы. В этом случае нет необходимости выравнивать уровень масла. Общий объем позволяет нормально функционировать обоим узлам.

Также регулярно необходимо проверять целостность креплений, на которых держится раздатка. Если вы заметили, что масло протекает, нужно оперативно найти источник неполадки и заменить заглушку, прокладку или тому подобное.

Причины неисправности раздатки и их устранение

В данном разделе мы расскажем, почему раздатка на УАЗ может не работать, с какими неисправностями сталкиваются водители, почему возникают поломки и, самое главное, – как их устранить.

Повышенный шум в раздаточной коробке. Причиной может быть износ подшипников, который спровоцирован недостаточным уровнем смазки или загрязнением смазки, или износ зубьев шестерен, который спровоцирован ослаблением гаек и болтов. Устранить шум можно, если заменить изношенные детали, добавить масла или очистить его. Если шум не пропадет, раздаточную коробку придется разбирать и изучать детальней причины неполадки.

Усложненное переключение передач. Причинами данного неудобства могут быть заедания в механизмах управления, загрязнение или коррозия деталей, забоины на зубьях или неодинаковый радиус качания шин. Для того чтобы устранить неполадку, потребуется очистка механизмов управления, замена непригодных деталей и зачистка забоин.

Во время движения автомобиля передачи сами выключаются. Спровоцировать выключение передачи может износ зубьев шестерен, неполное включение передачи из-за деформации деталей или износ подшипников, что ведет к перекосу валов. Чтобы устранить неисправность, необходимо заменить изношенные шестерни и подшипники, а также исправить или заменить деформированные детали и зачистить забоины.

Утечка масла. Масло может течь по многим причинам. Самыми распространенными из них являются: ослабление креплений, стертость прокладок и крышек подшипников, износ сальников, а также микротрещины в корпусе детали. Так же, как и в предыдущих случаях, необходимо заменить все изношенные расходники и хорошо подтянуть все гайки и болты.

Раздатка

Обратите внимание!Основной причиной многих неполадок является несвоевременное техническое обслуживание коробки, недостаточный уровень масла, его загрязненность или полное отсутствие. Поэтому необходимо проверять уровень масла согласно инструкции по эксплуатации автомобиля, а также следить за его уровнем и чистотой.

Ремонт раздаточной коробки

Прежде чем осуществлять ремонт РК УАЗ своими руками, важно посмотреть, какая именно у вас коробка, синхронизированная или нет: от этого будет зависеть набор инструментов, необходимый для ремонта. В целом ремонтом раздаточной коробки на УАЗ считается замена изношенных деталей или подкрутка всей гаек, болтов и креплений. Именно поэтому важными процессами являются демонтаж и монтаж коробки. При правильной разборке и сборке вам удастся осуществить быстрый и качественный ремонт агрегата. Первый этап – это разборка и выявление неисправностей, второй этап – разъединение РК с КПП и третий этап – это непосредственно ремонт.

Важно помнить, что ремонту или замене подлежат следующие составляющие:

  1. Сальники. Их обязательно необходимо менять при разборке раздатки, независимо от того, износились они или нет;
  2. Шестерни. Данные детали не подлежат ремонту, поэтому, если они вышли из строя, обязательно замените шестерни. В противном случае, агрегат может заклинить;
  3. Вилки и шпицы. Данные составляющие также лучше всего заменить, если вы обнаружили на них износ или потертости.
  4. Подшипники. Если вы обнаружили, что на подшипниках есть сколы, трещины или поломки, обязательно замените деформированную деталь.
  5. Защитный чехол. Данная часть устройства также должна быть целой и невредимой, без трещин и зазоров.

Как разобрать раздаточную коробку УАЗ

Перед тем как приступать к демонтажу, настоятельно советуем изучить описание раздатки УАЗ, во многом оно ответит на ваши вопросы и значительно упростит процесс ремонта.

Разборку раздаточной коробки следует проводить в следующем порядке:

  1. Установите автомобиль на смотровую яму и обеспечьте доступ к необходимым деталям;
  2. К процессу демонтажа можно приступать только тогда, когда рычаги коробки передач и распределительной коробки установлены в нейтральное положение;
  3. Полностью слейте масло из коробки;
  4. Отвинтите все болты и гайки, снимите кожух и облицовку детали, а также отсоедините провода, которые подходят к устройству.

После выполнения этих действий вы можете смело обнаружить неполадки и осуществить ремонт раздатки УАЗ.

Знаете ли Вы?В раздатке УАЗ "Патриот" нет межосевого дифференциала, что играет существенную роль и влияет на срок службы агрегата во время постоянного или длительного подключения переднего моста.

После того, как раздаточная коробка УАЗ полностью исследована и проведен качественный ремонт, агрегат необходимо установить обратно. Сборка происходит точно так же, как и разборка, только в обратном порядке. Механизм устанавливается на место, тщательно закручиваются все болты и гайки, проверяются крепления, после чего заливается масло до определенного уровня. Помните, что масло необходимо заливать обязательно новое. Как только все процедуры проделаны – проверьте исправность функционирования агрегата. Проверка раздатки УАЗ "Патриот" происходит во втором режиме при нагрузке, в остальных случаях проверку можно осуществить без нагрузки.

Так, своевременное реагирование на малейшие изменения в работе раздатки, регулярное техническое обслуживание и бережное отношение к автомобилю помогут вам вовремя устранить мелкие неполадки и не допустить критической ситуации в дороге. Не забывайте и о том, что надежным помощником в разборке, ремонте и сборке детали станет схема раздатки УАЗ, на которой точно указаны все разъемы, входы и выходы.
