Создание самодельного стетоскопа для автомобиля

15 Сентября 2016

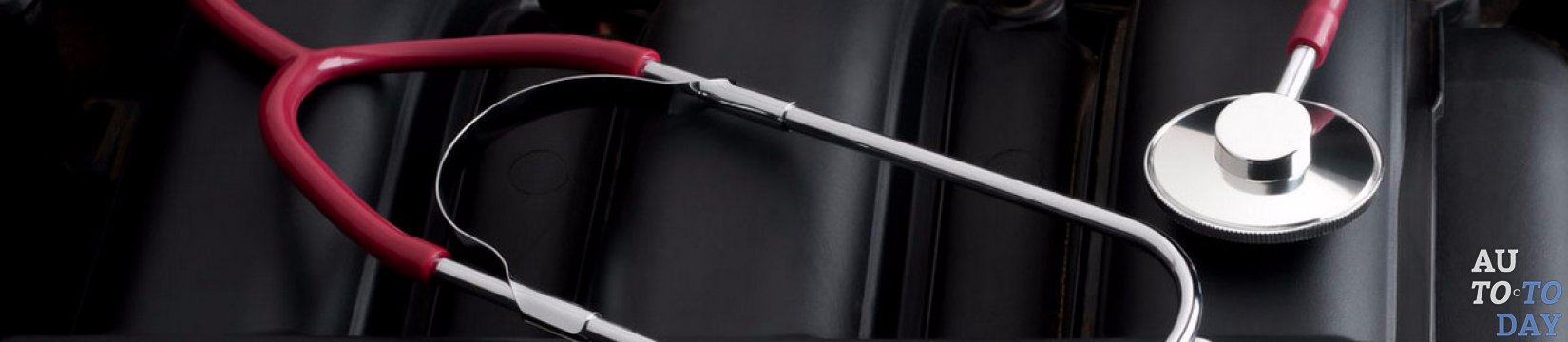

Автомобильный стетоскоп Не каждый владелец машины знает, как проводится автодиагностика, а тем более как это сделать своими руками. А ведь можно в домашних условиях соорудить один прибор, который поможет выявить многие проблемы автомобиля ещё на этапах их зарождения без лишних затрат и максимально качественно. Это автомобильный стетоскоп. При помощи данного устройства можно в прямом смысле слова прослушать силовые узлы автомобиля на предмет неполадок, а также оценить их степень только по звуку. Это незаменимая вещь для звуковой проверки труднодоступных мест. Пусть самодельный вариант будет несколько уступать в эстетическом плане покупной модели, зато по эффективности он будет аналогичен, а по стоимости материалов обойдётся в разы дешевле.

Для чего нужен стетоскоп

Данный прибор, несмотря на свою техническую простоту, весьма универсален и применяется для многих целей:

• Диагностики силового агрегата, ходового узла, электронного оборудования автомобиля.

• Прослушивания функционирования турбонасоса, редуктора и компрессора.

Стетоскоп

Применяя автомобильный стетоскоп как технический инструмент для проведения звуковой диагностики силового агрегата, нужно хорошо уметь выделять посторонние звуки. При «здоровом» двигателе все его цилиндры звучат в унисон, без каких-либо излишних вибраций и посторонних шумов. С помощью качественно сделанного технического стетоскопа можно уловить даже самые незначительные неполадки в моторе автомобиля. Своевременно их устранив, вы избежите более серьёзных проблем.

Интересные факты! Появление первого стетоскопа обязано стеснительному доктору, который не мог приложить ухо к груди пациентки для прослушивания сердца. В то время это можно было сделать только так. Не преодолев смущения, он взял свёрнутую трубочку. Так и появился самый первый стетоскоп. После этого идея стала стремительно развиваться. Сейчас мы имеем не только современные медицинские приборы, но и технические устройства для проведения автомобильной диагностики.

Диагностировать возможные неисправности подшипников коленчатого вала нужно только на прогретом корпусе силового агрегата, когда обороты резко меняют свой ход. Коренные и шатунные подшипники отличаются по своему звучанию. Первые издают низкие и глухие звуки, а вторые звонкие, но затихают, когда свеча зажигания переключается на «массу». Приборы для диагностики автомобиля, которые созданы своими руками, помогут проверить детали клапанного узла, поршневую и шестерёнки на предмет лишних звуков.

Как сделать механический стетоскоп своими руками

Стетоскоп для авто Чтобы создать самостоятельно технический стетоскоп, вам не потребуются знания тонкостей электронных схем и узкоспециализированных составляющих, так как его устройство совсем простое. Механический стетоскоп можно соорудить из подручных предметов. За основу можно взять обычную пластиковую бутылку. Лучше взять с широким горлышком, которое послужит в стетоскопе улавливателем акустических колебаний.

1. Отрежьте в аккурат под резьбой горлышко.

2. Обработайте наждаком оборку и герметично прикрепите к ней пластиковый элемент.

3. В середину вставьте металлический болт толщиной не более полсантиметра. Широкая часть будущего стетоскопа должна быть внутри заготовки.

4. На резьбу болта проденьте пластик и зажмите гайкой, но так, чтобы не продавить конструкцию.

5. Готовый элемент приклейте к горлышку по типу лейки-воронки.

6. У края бутылки сделайте отверстие и просуньте туда тонкую гибкую трубку, например, из системы капельницы.

7. Зафиксируйте место соединение клеем, который не разъедает пластик. Всё, автостетоскоп готов.

Как можно сделать электрический стетоскоп

Электронный стетоскоп Электронный стетоскоп, сделанный своими руками, является более точным прибором, точно передающим звуковые колебания. Также правильно сделанное устройство позволит производить настройку его чувствительности и регулировку громкости.

• За базу электронного стетоскопа, усиливающего звуковые частоты, можно взять микросхему DA1 типа К140УД6.

• Задавать рабочие режимы будут два резистора R1 и R2.

• Коэффициент усиления определяет значение сопротивления резистора R3. Транзисторы VT2 типа КТ361 и VT1 типа КТ315 подключаются как эмиттерные повторители и усиливают выходной сигнал.

• Головные телефоны ТЭМ-2 – это нагрузка усилителя.

• Вибродатчик можно соорудить из пьезокерамической головки В1 или применить пьезоизлучатель ЗП-22 или ЗП-1 от электрических игрушек и часов – В2. Они воспроизводят звуковые волны в диапазоне 800-3000 Гц, который приемлем для человеческого уха.

• Корпус электрического стетоскопа для готовой микросхемы можно сделать любым. Для передачи звукового сигнала используйте наушники.

Схема электронного стетоскопа

Схема электронного стетоскопа Можно соорудить вариант и попроще, который будет ещё и записывать диагностические показания. Вам потребуются следующие детали:

• Медицинский стетоскоп.

• Капсульный или петличный микрофон.

• Записывающее устройство с микрофонным входом.

Инструкция по сборке:

1. Подсоедините микрофон к звукопроводящей трубке. Если диаметры их не совпадают, возьмите в качестве проводника отрезок резиновой трубки с большим сечением.

2. Обрежьте вторую звукопроводящую трубку и заглушите её, чтобы лишние шумы не передавались на микрофон.

3. Возьмите квадратный кусок пенополистирола 5х5 см и проделайте в нём углубление для головки с мембраной.

4. Возьмите тонкий электрод на 2,5 и проткните пенополистирол в центр углубления.

5. Плотно закрепите головку стетоскопа в углублении.

Важно! Электрод должен только касаться мембраны и не проткнуть её.

6. Подключите разъём микрофона и наушники к звукозаписывающему устройству.
