Конструкция кулачковой КПП, особенности управления транспортным средством с кулачковой коробкой передач

06 Сентября 2016

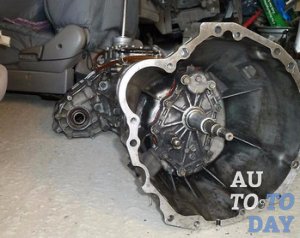

Кулачковая КПП Основная задача современных автомобильных конструкторов – усовершенствовать конструкцию привычных механизмов и систем, чтобы сделать их работу более эффективной и экономной. И особенный интерес в этом аспекте вызывает коробка передач автомобиля, которая не перестает совершенствоваться. Таким путем была создана кулачковая КПП, которая является упрощенным вариантом обычной механической коробки. Сегодня мы обсудим, что такое кулачковая коробка передач, как она функционирует, и в чем заключаются преимущества ее использования.

Кулачковая КПП – особенности и сфера применения

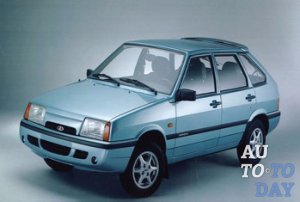

ВАЗ-2108

Автомобилем, на который впервые была установлена такая коробка передач, являлся «отечественный» ВАЗ-2108. Понятно, что в те времена подобное новшество на автомобиле вызвало много внимания, так как кулачковая КПП имеет одно очень важное преимущество – она позволяет намного быстрее осуществлять переключение с одной передачи на другую, чему способствует ее упрощенная конструкция. В целом же она остается привычной механической коробкой передач, которые использовались и до сих пор используются на многих авто.

Что же касается сферы применения кулачковых коробок передач, то вопрос их использования является не совсем однозначным. Такие КПП очень удобны для гонщиков, так как позволяют маневрировать и переходить с одной передачи на другую без лишнего торможения и потери времени. Но вот что касается обычных легковых авто, то кулачковые коробки передач сложно назвать практичными.

Такие коробки передач требуют от водителя другого подхода к езде и привыкания к новому авто. В частности, при переключении передач на кулачковой коробке очень важно каждый раз выжимать сцепление и перегазовывать. Если этого не делать, коробка передач очень быстро износится и скоро потребует ремонта, а то и полной замены. Да и в условиях езды по загруженным городским дорогам наличие кулачковой КПП все равно не позволяет экономить время поездки.

Конструкция и принцип работы кулачковой коробки передач

Как устроена кулачковая коробка передач? Если вы хорошо знакомы с конструкцией привычной механической КПП, то кулачковая – это ее упрощенный вариант, изготовленный для гоночного варианта автомобилей. На кулачковых коробках нет синхронизаторов, функция которых заключается в облегчении процесса переключения передач.

Но на практике синхронизаторы значительно увеличивают время этого процесса, поэтому, благодаря отказу от их использования, скорость работы с КПП увеличилась. Не стоит также забывать, что синхронизаторы по своей конструкции являются очень хрупкими, поэтому водителям приходилось их часто менять.

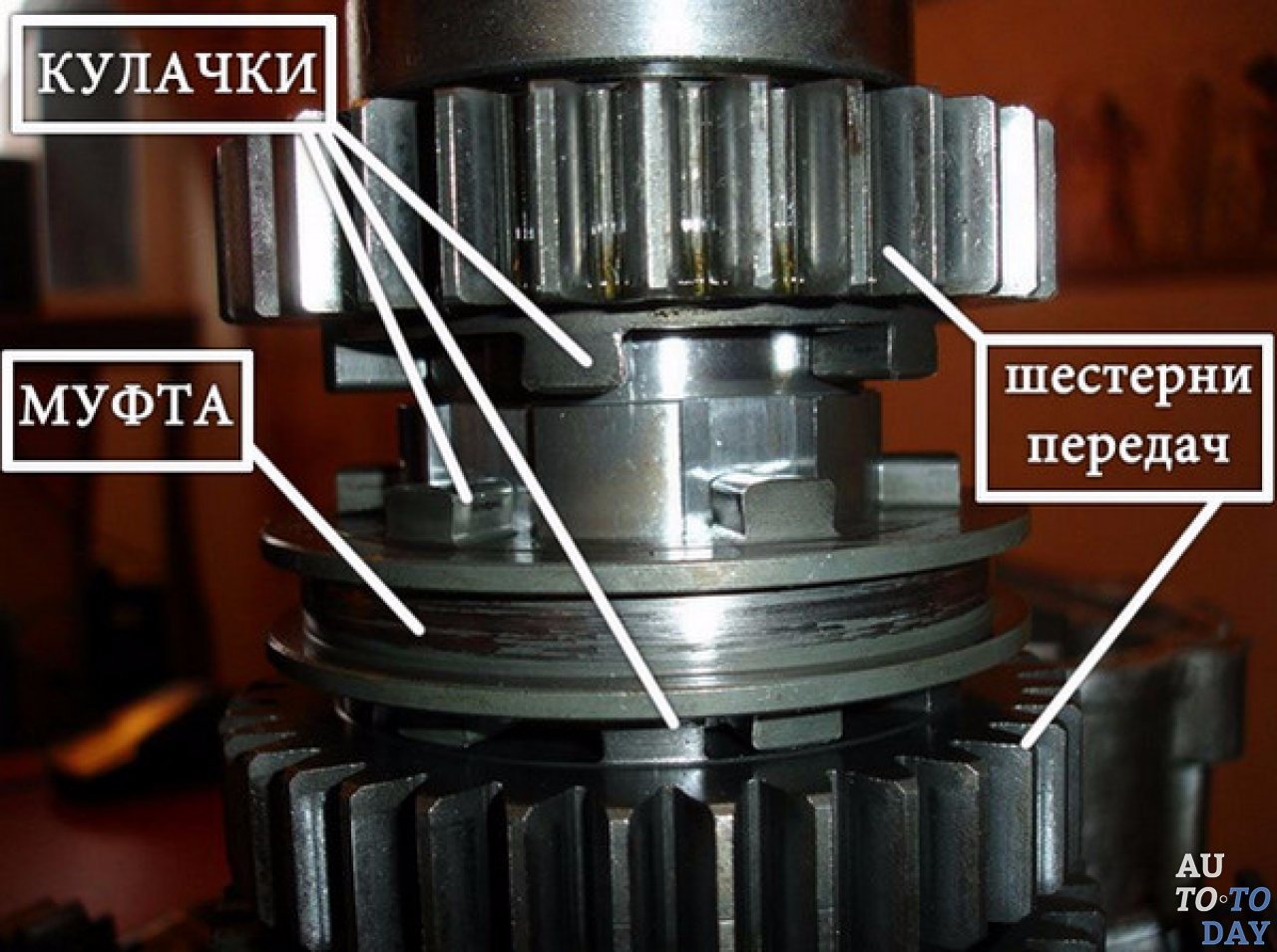

Конструкция кулачковой КПП Отказавшись от синхронизаторов, конструкторы разместили на механизме КПП «кулачки» – выступы, которые располагаются на торцах шестерен и муфт, которые и обеспечивают их сцепление друг с другом. При этом максимальное количество кулачков на шестерне может достигать всего 7, благодаря чему все эти элементы входят в сцепление друг с другом, оставляя большой запас пространства.

Характерной особенностью работы кулачковой коробки передач является клацанье, которое происходит во время соприкосновения кулачков. К слову, именно на них и передается вся нагрузка, которая возникает во время переключения передач. Благодаря этому зубья шестерен меньше изнашиваются.

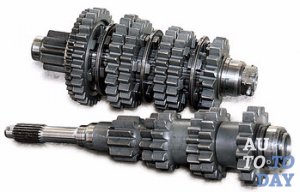

Стоит также отметить, что шестерни в такой КПП используются прямозубые, к тому же они имеют более крупные размеры, нежели те, которые применяются в классическом варианте коробки передач. Использование именно прямозубых шестерен стало актуальным по той причине, что они теряют меньше полезной энергии во время трения, а валы трансмиссии не ощущают во время их работы дополнительной нагрузки. К тому же прямозубые шестерни намного проще изготавливать. С чем же связан увеличенный диаметр таких шестерен? Это нужно для того, чтобы данные элементы передавали нужный крутящий момент, так как из-за потери «косозубости» он уменьшается.

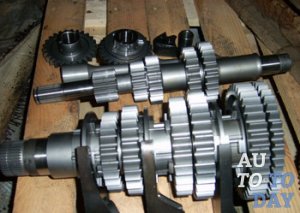

Кулачковая КПП Если говорить о спортивных автомобилях с кулачковой КПП, то на них делают более длинную первую передачу и используют сближенные передаточные числа. Все это позволяет автомобилю осуществлять динамичные разгоны, необходимости в чем обычные легковые авто не имеют. Поэтому на серийных автомобилях и стандартных КПП первая передача наоборот является самой короткой. Кулачковые коробки передач могут иметь один из двух механизмов переключения:

1. Поисковый. Переключение в таком случае осуществляется так же, как и на классической КПП – водитель рычагом «ищет» каждую передачу.

2. Секвентальный, то есть последовательный. Передачи в таком случае переключаются только последовательно одна за одной, для чего водителю требуется лишь постепенно двигаться либо вверх, либо вниз. Именно такой вариант зачастую используется на гоночных автомобилях, поскольку является более удобным и быстрым в использовании, хотя технически он сложнее и поэтому часто приводит к износу элементов трансмиссии.

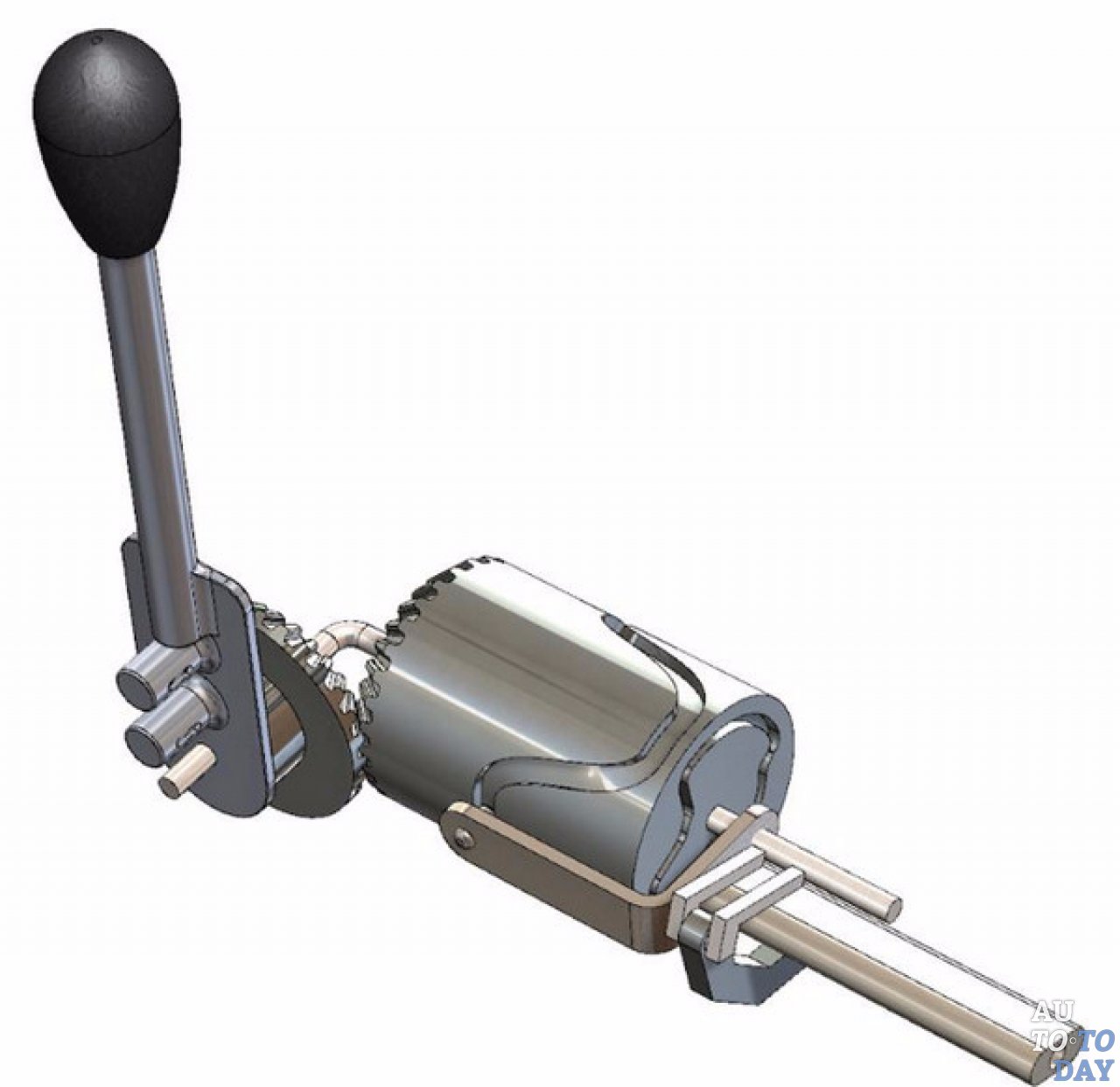

Что же касается непосредственно принципа работы кулачковой коробки передач, то во время переключения каждой передачи вилка передач передает усилие на покрытый волнообразными бороздами вал. Именно этот вал прокручивается каждый раз, когда вы передвигаете рычаг КПП. В зависимости от того, на какую борозду попадает вилка передач, включается либо конкретная передача, либо нейтральное положение КПП.

Но есть и еще один вариант КПП, когда при переключении рычага ось с кулачками проворачивается под определенный угол. В таком случае перемещение вилки обеспечивается благодаря работе кулачков. При этом, чтобы не включалась другая передача, еще один кулачок цепляет еще одну вилку, посредством перемещения которой шестерня зацепляется за муфту.

Кулачковая КПП Отличается и конструкция рычага кулачковой КПП. Он делается длинным и располагается максимально близко к рулевому колесу. Это необходимо для того, чтобы еще сильнее упростить для водителя процесс переключения передач. При этом на рычаге также есть блокировки, которая позволяет предотвратить случайную активацию нейтральной передачи. Отключается блокировка либо специальной кнопкой, либо скобой. Для скорости переключения передач рычаги могут также размещаться под рулем, а на автомобиль может устанавливаться гидравлическая трансмиссия.

Многие также интересует вопрос, а есть ли кулачковая АКПП, то есть коробка-автомат. На самом деле есть только полуавтоматическая КПП с кулачковым принципом действия. В управлении автомобилем с такой коробкой от водителя требуется только предварительное внесение в блок управления информации о моменте перехода с одной передачи на другую, и блок сам будет переключать передачи во время движения. Благодаря автоматике будет включаться/выключаться даже сцепление, и будет регулироваться педаль газа.

Принцип работы кулачковой коробки передач знаком также всем мотоциклистам, поскольку двухколесные транспортные средства имеют практически аналогичные кулачковым коробки передач.

Важные аспекты управления транспортных средств с кулачковой КПП

Кулачковая КПП Что значит кулачковая коробка передач, мы уже уяснили, осталось только разобраться, как приводить в движение транспортные средства, на которых она установлена. Рассмотрим использование такой коробки на современном автомобиле:

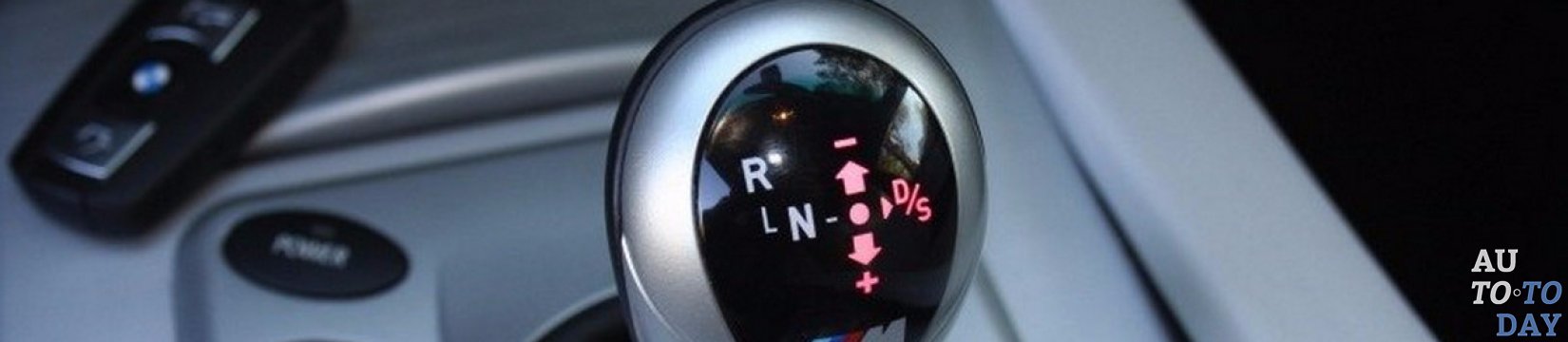

1. Чтобы переключить передачу достаточно передвинуть рычаг КПП вперед, повышая значения передач, или назад, чтобы их понизить. При этом на дисплее коробки передач покажется номер той передачи, которая была активирована.

2. Педаль сцепление используется только для того, чтобы дать старт. Во время езды сцепление не требуется выжимать полностью, достаточно неполного выжима.

3. При выжимании сцепление педаль газа необходимо отпускать лишь на чуть-чуть.

Важно! Управление гоночным автомобилем с кулачковой КПП немного отличается от привычного использования педалей. Гонщики постоянно держат свою правую ногу на акселераторе, тогда как левую попеременно заносят то над тормозом, то над сцеплением.

4. Педаль сцепления вообще отсутствует на автомобилях с секвентальной КПП и гидравлической трансмиссией. В таком случае зачастую используется полуавтоматическая КПП. Чтобы автоматика сама переключила передачу, водитель должен решить, какая передача ему нужна, толкнуть рычаг вверх или вниз, и выжать или отпустить педаль «газа». Автоматическое включение без перемещения рычага предполагается только для первой передачи.

Достоинства и недостатки кулачковой КПП

Кулачковая КПП Если сравнивать кулачковую коробку передач с классической механической КПП, то ее важным преимуществом является ускоренный процесс переключения передач. Согласно данным специалистов, скорость этого процесса вырастает втрое. Вслед за этим обеспечивается и еще одно очень важное преимущество – во время перехода с одной на другую передачу не падают обороты двигателя.

Как результат, разгон автомобиля с кулачковой КПП отличается очень хорошей динамичностью без рывков и нежелательных торможений. Если двигатель обладает крайне узким диапазоном работы – такая коробка является для него незаменимой.

Стоит обратить внимание и на другие достоинства такой КПП:

• повышенные нагрузки никак не отражаются на ее целостности и не приводят к износу деталей;

• кулачковая коробка меньше весит;

• передает большой крутящий момент, увеличивая мощность двигателя.

Но взирая на то, как устроена кулачковая коробка передач, у нее можно найти и несколько недостатков. В частности, она очень шумна в работе, так как при каждом столкновении кулачков раздается характерный стук. Также при большой нагрузке рано или поздно изнашиваются кулачки, что особенно актуально для гоночных автомобилей. Износ кулачков в свою очередь является причиной загрязнения моторного масла, в которое попадают стертые частички металла. Ко всему этому также добавляется высокая стоимость такой КПП, в связи с чем позволить ее себе могут далеко не все.

Резюмируем, что кулачковая КПП является отличным вариантом для тех, кто любит профессиональные гонки и хочет получать от своего автомобиля максимально динамичный разгон без замедления во время каждого переключения передачи. Но если скорость для вас не столь важна – можно остановиться и на обычной МКПП или АКПП.
