Как построить картинг своими руками?

10721

Картинг Возможно ли создать автомобиль своими руками? Конечно, для обычного автолюбителя эта затея покажется слегка безумной и труднореализуемой, однако в данном вопросе все зависит от амбиций и настроя. К примеру, картинг – это тот же маленький автомобиль, но сконструировать его под силу практически любому автолюбителю. Да, трудности все же будут возникать, но при грамотном подходе к реализации подобной задачи у вас все обязательно получится.

1. Этап проектирования

Прежде чем создать что-либо своими руками, придется хорошенько взвесить все «за» и «против» такого решения и разработать четкий план всех последующих действий. В случае с созданием картинга в домашних условиях, все начинается с проектирования будущей конструкции. Она может иметь самые различные формы и размеры, да и общий дизайн зависит только от вашего воображения и пожеланий. Однако, в любом случае, не стоит забывать, что самодельный карт должен включать в себя и некоторые обязательные элементы, без которых эта затея не увенчается успехом. К ним относится рулевая/тормозная система, шасси и, конечно же, двигатель. Все эти составляющие следует подробно изобразить на план-схеме, ведь только с ее помощью у вас получится правильно собрать все детали.

Самодельный картинг К процессу проектирования необходимо подходить творчески, а для вдохновения можно использовать интернет, где есть наглядные примеры различных моделей «маленьких машинок». Также нелишней будет консультация опытного механика. Если же у вас нет желания самостоятельно возиться с чертежами, всегда есть люди, которые за определенную плату смогут помочь в этом вопросе. Кроме того, в просторах «всемирной паутины» имеются готовые шаблоны, а внести в них свои расчеты – это уже дело техники.

Указывая габариты будущего картинга, будьте предельно внимательны, ведь они полностью должны соответствовать росту и возрасту водителя. Например, для среднестатистического подростка достаточно будет ширины 0,76 м и длины в 1,3 м, в то время как для взрослого человека придется увеличить эти параметры до 1 м и 1,8 м соответственно. Продольное расстояние между осями должно находиться в пределах от 101 до 122 см (в том случае, если длина карта соответствует 132 см).

Кроме того, занимаясь разработкой проекта, уделите должное внимание даже самым мелким деталям, точно изобразив их на схеме. В противном случае, при подборе нужных элементов вам будет крайне сложно определиться с их количеством.

2. Закупаем необходимые материалы

Проектирование После проведения всех предварительных расчетов остается только найти подходящие детали и можно приступать к работе. Если бюджет позволяет, тогда купить их не составит труда, ведь любой магазин авто- и мотозапчастей наверняка предоставит вам готовое решение этого вопроса. В тех же случаях, когда свободных денег не так уж и много, отыскать необходимые детали можно на свалке или же в своем гараже, особенно если когда-то там валялась старая газонокосилка или другие похожие устройства.

В качестве альтернативного варианта, также можно обратиться к сотрудникам специализированных мастерских, где вам «по дешевке» отдадут ненужные им детали (к примеру, вышедшие из строя триммеры, четырехтактный двигатель мощностью 10-15 л.с. и другие важные элементы). В общей сложности, для работы потребуется:

Для шасси – квадратная и стальная труба диаметром 2,5 см и 2 см (длина отрезков будет зависеть от размера картинга), стальная пластина толщиной 0,5 см (ее ширина и длина должны быть чуть больше размера двигателя), фанера или листок металла для днища и под сиденье, посадочное место водителя.

Для мотора – сам агрегат (можно использовать двигатель старого триммера), цепь, которая будет подходить к ступице звезды, топливный бак и мелкие соединительные элементы (болты, шайбы).

Для трансмиссии понадобятся колеса, рулевое колесо, коробка передач с ручным тормозом, приводной и рулевой вал, подшипники, педаль тормоза, дроссель/педаль газа.

Картинг Из инструментов самым главным орудием является сварочный аппарат. Если вы сами никогда не сталкивались с его применением, тогда можно нанять опытного сварщика. Учитывая, что прочные шасси – это важнейшая часть всей конструкции (удерживает не только вес двигателя вместе с другими деталями, но и самого водителя), сварка различных частей сооружения должна выполняться в условиях достаточно высоких температур и высокого уровня проникновения.

Все сварочные швы делаются ровными и аккуратными. Несоблюдение указанных требований приведет к плохому контакту элементов, а в местах соединения появятся пузыри и трещины. Естественно, использовать такое транспортное средство будет крайне опасно.

Если вы не уверены, что выполнить задание получится с первого раза, тогда можно потренироваться на более мелких изделиях, а после их успешной сварки перейдете к сбору картинга. В наше время можно найти целые большие конструкторы (не требуют сварки и собираются при помощи самых обычных инструментов). В состав комплекта входят все требуемые для карта детали, поэтому если вам не интересно самостоятельно думать обо всех нюансах, тогда покупка такого набора станет хорошей альтернативой (все схемы и инструкции также прилагаются).

3. Собираем карт

3.1. Всё внимание на раму

Собираем картинг Рама карта – это его скелет, созданный из труб, размещенных на стапеле (ровный стол с закрепленной на нем металлической столешницей, длиной не меньше 2 м и шириной 1 м). Перед тем как размещать трубы, на поверхность стапеля наносят разметку рамы в пропорциональном соотношении 1:1 (контуры агрегатов обводятся пунктиром). Далее, нужно взять заготовки труб и все узлы с установленными на них кронштейнами (это избавит вас от потребности тщательной проверки всех мест крепления).

Свое место должен занять и мотор, после чего кронштейны прихватывают сваркой и снимают узлы. Стыки труб подгоняют при помощи болгарки, а когда все элементы начинают идеально подходить друг другу, их просто приваривают. Подрамник силового агрегата соединяется с рамой в трех точках: сверху на П-образном кронштейне и снизу в двух местах. Кронштейны подвески следует дополнительно усилить при помощи косынок (клиньев).

Передняя ось формируется из металлической трубы диаметром 2 см и прикрепленных к раме втулок. Скрепляется конструкция шайбами и болтами, а вот заглушки логичнее всего установить перед началом работы с рулевой колонкой.

Собираем картинг Монтаж задней оси также имеет свои особенности. Она должна не только крепиться к раме, но и свободно вращаться, чего удается добиться путем крепления опорного кронштейна держателя к задней оси. Стальная пластина приваривается к шасси и дополнительно укрепляется болтами и гайками, причем таким образом, чтобы подшипник оказался прижатым. Помочь облегчить работу может готовая конструкция под названием «опорно-подшипниковые узлы».

Обратите внимание! Выполняя сварку составных частей рамы, прижмите детали шасси бетонной плитой и проверьте точность всех сварочных швов. Шасси должно обладать высоким уровнем прочности, поэтому любые сдвиги элементов при их соединении могут крайне отрицательно сказаться на дальнейшей эксплуатации карта. Для облегчения выполнения задачи крепить шасси лучше в приподнятом положении с помощью все тех же бетонных блоков.

3.2. Рулевое управление и колеса

Не менее важным этапом на пути создания карта вашей мечты является сборка рулевого управления и установка колес. Для выполнения этой задачи вам потребуется двухсантиметровый металлический стержень для осей и полуторасантиметровый – для привода. Последний элемент следует согнуть под прямым углом при помощи паяльника для нагревания стали. Чтобы выровнять рулевое колесо, понадобятся регулируемые соединения, а правильно настроенный развал-схождение (наклон руля и вертикаль переднего колеса) – просто неотъемлемая часть управления картингом.

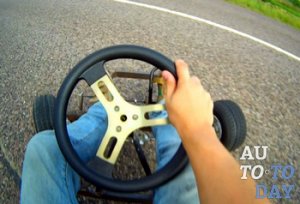

Рулевое управление Что касается установки колес и тормозной системы, то тут все еще проще. Вам нужно будет подобрать небольшие гоночные колеса (позволят обеспечить высокий уровень ускорения и контролируемости машины) и присоединить их к осям. После этого можно переходить к монтажу тормозной системы: суппорт крепится к шасси, а диск – к задней оси.

Обратите внимание! В тормозной системе картинга должно быть задействовано не менее двух колес, но для большей безопасности лучше установить тормозные диски на все четыре колеса машинки.

Саму тормозную систему можно позаимствовать у старого сломанного мотоцикла, так как именно эти транспортные средства имеют подходящие размеры и могут облегчить вашу работу. Сборка шасси выполняется точно по чертежному плану, который лучше всего сделать в натуральную величину с использованием миллиметровой бумаги, наклеенной на любой плотный материал подходящего размера. Выполнять чертеж следует в нескольких проекциях, в соответствии с которыми металлическую трубу разрезают на части.

Самодельный картинг Надо сказать, что у большинства видов картингов угол развала передних колес немного меньше задних, благодаря чему они могут поворачиваться (шасси также вращается). Чтобы достичь такого эффекта, ось поворота нужно закрепить на передних углах, именно в том месте, где будут располагаться колеса. Если использование бумажного чертежного плана для вас немного неудобно, тогда начертить картинг можно и на полу, выкладывая детали прямо на него.

3.3. Двигатель для карта

Подобрав мотор для своего сооружения (им может послужить и двигатель от бензопилы), его необходимо грамотно установить. Прежде всего, с «заготовки» следует снять все лишние детали, представленные в виде рукояток, цепей, баков и т.д. Наиболее сложным и трудоемким является процесс переделки звездочки (за основу берут звездочку бензопилы, с которой предварительно стачиваются зубчики, и она принимает произвольный размер). На следующем этапе, для крепления к подрамнику двигателя, необходимо просверлить два отверстия в кожухе охлаждения.

Бензиновый двигатель от триммера – это достаточно компактный мотор внутреннего сгорания, и хоть скорость картинга с таким агрегатом не будет слишком высокой, ее вполне достаточно для начинающих картингистов.

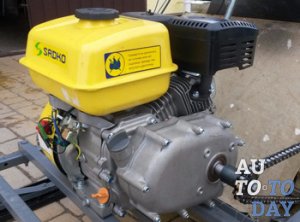

Двигатель для карта Отдельно следует упомянуть и об установке подвески силового агрегата. Для его крепления нужно приварить стальную пластину к задней части рамы, а сам мотор разместить на ней таким образом, чтобы шкив совпадал с рабочим шкивом на оси. После этого нанесите разметку с обозначением мест для болтов. Крепление шкива к оси лучше всего выполнять до того, как вы будите вставлять ось во втулки, а для его фиксации отлично подойдет установочный винт. Еще одним вариантом крепления является его сварка с осью, но только он должен обязательно лежать со шкивом двигателя на одной линии.

3.4. Сиденье пилота

Днище картинга и сиденье водителя изготавливают из заранее заготовленного листа фанеры или металла. Само посадочное место пилота можно сделать и с помощью обычного сиденья с подушкой, которое снимают из старого картинга или другого транспортного средства, главное, чтобы по размеру подходило. В любом случае, сиденье должно быть изготовлено таким образом, чтобы при резких поворотах водитель плотно сидел, не смещаясь в сторону наклона. Также не стоит забывать о дополнительном месте под рычаги, педали и руль.

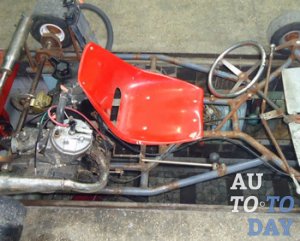

Сиденье Даже если вам кажется, что установка сиденья – это достаточно простая задача, справиться с ней в одиночку будет сложно. С помощью друга, и принимая во внимание все параметры конструкции, сделайте разметку и просверлите в сиденье отверстия под передние точки крепления. Кресло фиксируется на передних опорах, а после того, как вы установите упор между валом и верхом сиденья, сядьте в кресло и еще раз проверьте комфортность его расположения.

Наносить разметку следует и для сверления боковых точек крепления, а после окончательного монтажа не забудьте проверить все рекомендованные параметры. Точная доводка положения сиденья выполняется с помощью прокладочных шайб разной толщины и дополнительных отверстий. В случае необходимости, кронштейны крепления сиденья можно немного подогнуть.

Обратите внимание! Надежность фиксации водительского кресла повышается, если укрепить его в тех местах, где оно соединяется с рамой шасси, используя для этого металлические шайбы, клеящиеся с двух сторон.

Собираем картинг Форма, толщина и металл изготовления деталей зависят только от вашей фантазии и возможностей. Несколько дополнительных отверстий в этих шайбах позволят осуществить еще одну регулировку, которая дает возможность адаптировать картинг под быструю или медленную, сухую или мокрую трассу. В сырую погоду конструктора рекомендуют перемещать сиденье на 5 см вперед.

3.5. Рычаги педалей

По большому счету, весь педальный узел карта – несложная конструкция. Педали устанавливаются и соединяются с двигателем и тормозной системой. В большинстве случаев эти детали изготавливают из стального или алюминиевого прута диаметром 8 мм.

Перед «созданием» педалей специалисты рекомендуют вырезать макет ступни водителя, чтобы проще было подобрать нужные размеры. После этого остается лишь правильно поместить макет на раму, уделив особое внимание расположению управляющих тросов. На них не должно быть никаких резких изгибов, и они не должны путаться под ногами водителя.

Собираем картинг Особого внимания заслуживает и задний мост. Дело в том, что для высокого уровня эластичности и хорошей адаптации картинга к любому типу дорог, его придется изготавливать с открытой стальной задней осью. Также обязательным элементом являются и специальные посадочные канавки для подшипников, расположенные на конце оси. Надеть ступицы на конические составляющие задней оси можно не только с помощью болтов, но также и цепной звездочки, количество зубцов которой меняется автолюбителем в зависимости от мощности установленного на карт двигателя.

Тормозной диск крепится к раме болтами, причем, вне зависимости от типа акселератора, следует устанавливать педаль ножного тормоза, ведь в процессе управления машиной руки должны быть максимально свободны. Нелишним будет разместить специальные ограждения, не позволяющие ногам соскальзывать с педалей при прохождении поворотов. Вот и все – установив все детали на свои места, вы получите самодельный картинг, и пусть пока он не идеален, но мастерство придет с опытом.
