Эволюция рамы автомобиля

2859

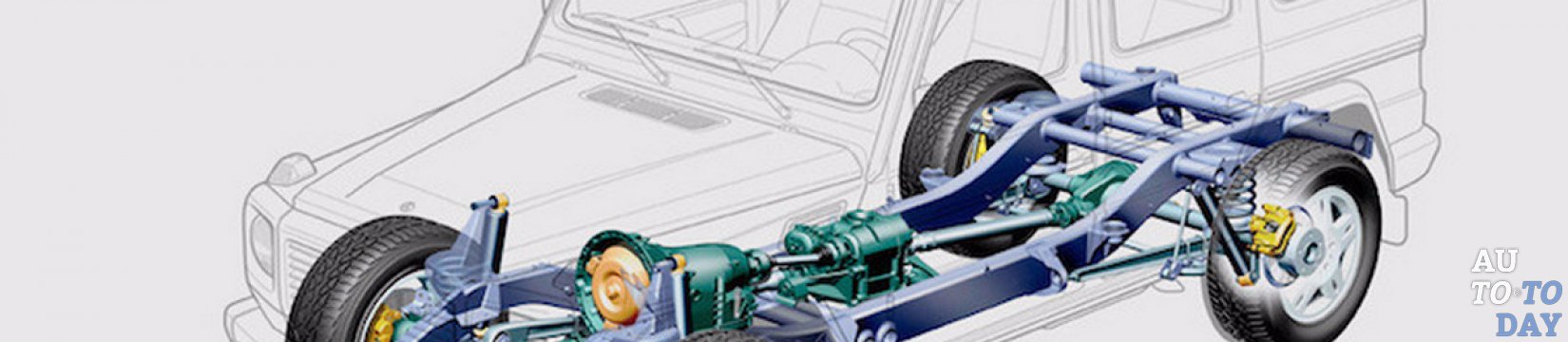

Рама Рама – разновидность несущей системы транспортного средства, она держит в целости всё содержимое автомобиля и не даёт всему конструктору рассыпаться на мелкие детали. На раму устанавливается всё техническое оборудование автомобиля, и уже готовая рамная конструкция называется рамным шасси. К законченному рамному шасси крепится сам кузов. Рама занимает примерно 15% от всего веса автомобиля, то есть это самая тяжёлая его часть.

1. Роль рамы в общей конструкции автомобиля

Автомобили, построенные с помощью рамной конструкции, рассчитаны на высокие нагрузки. Такие автомобили должны быть способны перевозить большой груз и легко преодолевать тяжёлую дорогу. Поэтому к рамному производству довольно высокие прочностные требования. Она должна быть стойкой к колебаниям на дорожных неровностях.

2. Основные виды рам кузова

2.1 Лонжеронные рамы

Лонжеронная рама Такие рамы состоят из двух металлических продольных балок, проходящих через всю длину кузова. Их ещё называют лонжеронами, отсюда рама получила своё название. Лонжеронная рама своим видом напоминает лестницу. Балки соединяются между собой траверсами – поперечинами, придающими такой раме жёсткости. А сами элементы рамы соединяются между собой сваркой или заклёпками. Это самый распространённый вид автомобильных рам.

Машины с лонжеронными рамами характеризуются достаточно опущенным полом, большим весом и громоздкостью. Эти особенности и являются главными недостатками такой рамы. Лонжеронные рамы чаще используют при построении грузовиков и внедорожников, в местах большей нагрузки делают уплотнения металла.

2.2 Хребтовые рамы

Хребтовая рама Состоят из одной продольной балки (или трубы), внутри которой размещаются трансмиссионные валы, и которая соединяет картер заднего ведущего моста с силовым агрегатом и трансмиссией. Автомобили с хребтовыми рамами преобладают меньшим весом над автомобилями с лонжеронными рамами, а также большей крутильной жёсткостью. Но большим минусом такой конструкции является сложность ремонта машины, так как требуется разбирать её полностью, чтобы устранить даже маленькую неполадку. Такого вида рамы использовались в изготовлении автомобилей чешской компанией Tatra.

2.3 Вильчато-хребтовые рамы

Это подвид хребтовых рам, и его главной особенностью является то, что и передняя, и задняя части представляют собой трезубцы, основой которых есть центральная труба каркаса, а от неё уже отходят два лонжерона, которые используют для крепления узлов и агрегатов. В них используется обычный карданный вал, а картеры мостов и двигателя не являются единым целым с центральной трубой. Главный недостаток таких машин – неважная управляемость из-за расположения мотора сзади. В наше время такой вид рамной конструкции в автомобилестроении уже не используется.

2.4 Периферийные рамы

Периферийные рамы Разновидность лонжеронных рам, которую начали массово применять на крупных европейских легковых авто и американских «дредноутах» в 60-х годах. В этих рамах лонжероны размещены так широко сзади, что при установке кузова находятся у порогов, что позволило значительно повысить уровень пола и уменьшить саму высоту автомобиля. Большие плюсы такого авто в том, что он максимально приспособлен к боковым ударам, но и минус немаленький есть – кузов автомобиля должен быть более прочным и жёстким, так как рама неспособна выдержать большую нагрузку.

2.5 Пространственные рамы

Эти наиболее сложный вид рамной конструкции, который используется в производстве спортивных авто. Это конструкция из тонких легированных труб, которым несвойственно кручение. Трубные конструкции плохо переносят испытание на изгиб. И сегодня они уступили место в автомобилестроении монококам, но получили применение в автобусостроении.

3. Преимущества и недостатки рамных конструкций

Благодаря раме транспортное средство гораздо легче ремонтировать, а также собирать на заводе. Рамная конструкция тем и отличается от кузовной, что все её поломки можно исправить с помощью хорошего мастера и материала. Также важным преимуществом рамной конструкции машины является то, что у такого автомобиля после долгих путешествий по плохим дорогам не будет перекосов дверных проёмов и трещин стоек лобового стекла, более долговечная ходовая. Ещё у рамного автомобиля склонность к опрокидыванию немного ниже, чем у кузовного.

Рамные конструкции Как видим, у рамных автомобилей есть множество достоинств, но недостатки дают возможность кузовным конструкциям преобладать в производстве легковых машин. Первый недостаток – значительно увеличенная масса автомобиля при отделении функций кузова от функций рамы, а при увеличении массы автомобиля повышается и его расход топлива. Второй – это то, что лонжероны под кузовом занимают много места, и это затрудняет посадку в автомобиль и забирает значительную часть пассажирского салона.

Также низкий уровень пассивной безопасности, так как возможно смещение рамы относительно кузова при ударе. По этим причинам несущий кузов стал незаменим для легкового автомобиля. А рамные конструкции прекрасно справляются с трудными условиями передвижения грузовиков.

4. Область применения рамных конструкций

Рамные конструкции используют, в основном, в производстве внедорожников и грузовых машин, так как рамная конструкция способна принимать большую нагрузку. Ещё раму имеют легковые автомобили премиум-класса и некоторые автобусы.

UAZ Hunter За всю историю виды рам менялись не один раз, сначала их делали клёпаными и литыми. Клёпаные рамы – самые распространённые, самые простые в производстве и технологичны. Клёпаными и литыми способами, в основном, делали легковые авто. Литые машины – сильно затратные по времени изготовления и являются довольно дорогим удовольствием. Поэтому сварные конструкции рам вошли в историю легко и остались там надолго.

Сварную технологию применяют и в наше время, потому что это просто, надёжно и недорого. А также этот способ одинаково прекрасно подходит для изготовления как легковых авто, так и грузовиков. Заключается этот метод в том, что отдельные детали выливают, а потом сваривают между собой.

Ну и напоследок, несколько примеров автомобилей с рамной конструкцией:

• UAZ Hunter;

• UAZ Patriot (улучшенная версия УАЗ 3160);

• Внедорожники от Great Wall;

• Wingle 5;

• Haval H3, Haval H5;

• Внедорожники от SsangYong;

• Kyron;

• Actyon i Actyon Sports;

• Флагман Rexton.
