Как снять щетки стеклоочистителя?

2667

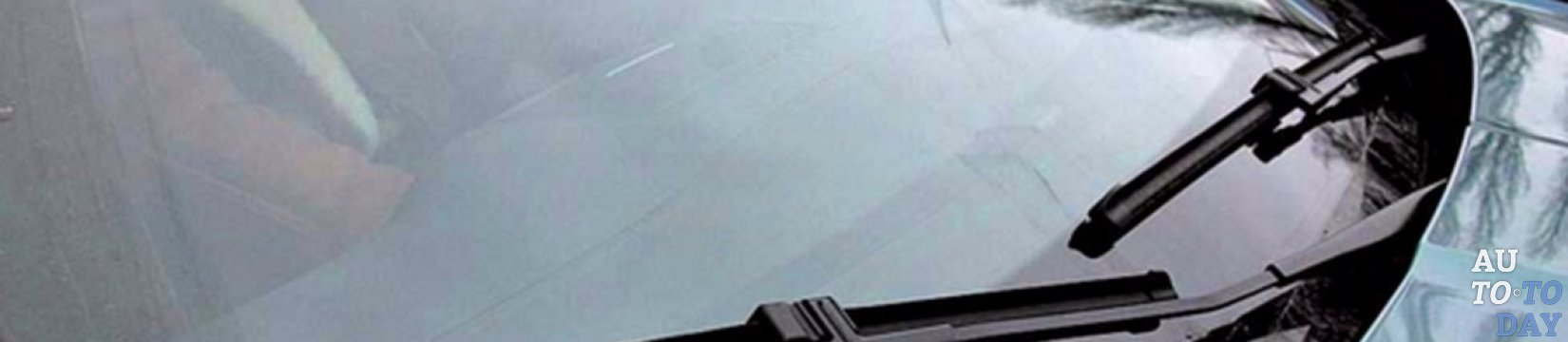

Стеклоочистители На первый взгляд, снятие автомобильных щеток – не такая уж и хитрая задача, но как показывает практика, у многих водителей эти манипуляции вызывают определенные трудности. Основным источником проблем, в данном случае, являются разные виды креплений щеток стеклоочистителя, с которыми иногда непросто разобраться. Умение снять и обратно установить автомобильные дворники необходимо любому автомобилисту, ведь в жизни периодически возникают ситуации, требующие замены указанного элемента. Поэтому следует более детально разобраться в данной теме.

1. Виды креплений щеток дворников

Щетки стеклочистителя Современные производители автомобильных запчастей используют самые разнообразные типы крепления щеток стеклоочистителей. Стандартным и наиболее распространенным видом считается «крючок» (Hook/J-hook/U-hook), который разработан и используется преимущественно для монтажа каркасных дворников. Это наиболее универсальный вариант подобных креплений, как правило, обозначающийся литерами "U" или "J". Что касается размеров «крючка», то они могут быть самыми разнообразными, однако наиболее используемыми являются 9х3 (small hook) и 9х4 (large hook). Данный тип устанавливался на многие транспортные средства до 2000-х годов выпуска, правда, и в наше время некоторые автомобильные производители остались верны именно этому типу.

Еще один известный тип крепления щеток – это «Side pin». Это крепление обрело широкую известность среди автопроизводителей, начиная с 2004 года, и по сегодняшний день считается одним из наиболее востребованных и надежных креплений.

Крепление «PushButton» появилось в 2007 году, и по сей день используется в качестве заводского крепежа в ряде моделей (марки Audi, Peugeot, Skoda, VW). Иногда указанный тип крепления путают с другим – «Slim-Top», но основным отличием этих двух изделий является ширина посадочной части: «Slim-Top» — 16 мм, а «PushButton» — 19 мм.

Тип «Pinch tab» - еще один из возможных вариантов крепления щеток стеклоочистителя. Зачастую его можно встретить на современных автомобилях европейского происхождения. Для сравнения, «Bayonet arm» применяется в основном на французских автомобилях марки «Renault», а после 2004 года их начали устанавливать и на шведских моделях «Saab».

В ряде автомобилей марки BMW 5 и 6 серий представлен тип крепления «Top lock», а на машинах Mercedes-Benz C и CLS-класса, а также на некоторых Audi можно встретить крепление-штырь – «Pin lock», который часто называют «штифтом» или «фиксатором». Также существует крепление «Claw», в большинстве случаев оно устанавливается на ряде автомобилей марки Audi и Seat.

2. Процесс снятия щеток стеклоочистителя

Открываем щетку Чтобы демонтировать щетку дворника, для начала следует немного сместить его конструкцию, то есть отвести нижний рычаг элемента от лобового стекла автомобиля, попутно подняв крепление металлической составляющей стеклоочистителя. После того как рычаг приобрел устойчивое положение, необходимо снять резиновую щетку.

Выполняя эту задачу, обратите внимание на стык, в котором щетка фиксируется в держателе. На этом стыке расположена пластмассовая пробка, удерживающая «лезвие» щетки. Для быстрого снятия резиновой части стеклоочистителя нажмите на эту пробку, она раздвинет стык, и вы сможете изъять изношенный элемент. В некоторых случаях транспортные средства комплектуются дворниками с установленными в корпусе специальными флажками, предназначенными для демонтажа щеток.

Как только эти флажки меняют свое положение, старая резинка сама отпадает от держателя. Правда, в процессе снятия резины следует постоянно следить за положением рычага дворника, так как он удерживается маленькой пружиной, которая может слишком сильно растянуться или вообще оборваться. Поэтому, если пружину плохо зафиксировать, то элемент запросто сместится и нанесет вред лобовому стеклу.

Удерживаем держательСняв старые щетки, на их место сразу устанавливают новые. Так же, как и снятие, этот процесс не должен отнять у вас много времени, ведь все, что требуется, – это вставить новую деталь в держатель и поворачивать его до тех пор, пока он не займет свое конечное положение. О том, что деталь зафиксирована, будет свидетельствовать характерный щелчок. Услышав его, можете обратно сместить дворник к лобовому стеклу и продолжить дальнейшую эксплуатацию своего транспортного средства.

Возможен и другой вариант демонтажа щеток стеклоочистителя. В этом случае, для снятия резиновой ленты необходимо откинуть рычаг стеклоочистителя вверх и отжать пластмассовый фиксатор, расположенный в оси посредине щетки. Отжав фиксатор, легким движением руки стяните щетку с рычага и выполните требуемое действие: замените ее новым элементом или же выполните замену только резиновой ленты в старой детали.

Для осуществления замены резиновой ленты надо разогнуть крепежные скобы, расположенные на одной из сторон щетки, после чего снять изношенную резиновую ленту и установить металлические фиксаторы на новый элемент. Только следите, чтобы изгиб был направлен строго вниз (к стеклу). Установив в щетку новую резиновую ленту, зажмите ее, используя ранее разжатые крепежные скобы.

Тянем дворник на себя вниз В случае, когда неисправен сам механизм стеклоочистителя, одной заменой щетки уже не обойтись. Придется менять рычаг, а для этого дворники следует полностью демонтировать. Для выполнения задачи откройте капот машины и найдите там черный защитный колпачок (должен быть размещен спереди оси рычага). Для снятия его нужно легонько поддеть. Под ним расположена шестигранная гайка, удерживающая шайбу. Открутив ее, вы сможете снять рычаг, установленный в мелкошлицевом соединении на оси стеклоочистителя.

Обратите внимание! В процессе обратной сборки рычаги дворников следует прикручивать таким образом, чтобы левый элемент располагался примерно в шести сантиметрах от нижней части ветрового стекла, а правая деталь дошла до нижней маркировки, нанесенной на его поверхность. Кроме того, важно, чтобы все работы по монтажу дворников проводились только лишь после того, как двигатель стеклоочистителей займет исходное положение.

3. Особенности демонтажа щеток стеклоочистителя

Снимаем старую щетку Любые ремонтные работы имеют свои особенности, зная о которых, можно избежать серьезных проблем в дальнейшем. Что касается снятия щеток стеклоочистителя автомобиля, то, наверное, самым важным моментом всего процесса является защита лобового стекла от удара плохо зафиксированного рычага. Может, он и не разобьет окно полностью, но нанесение серьезных повреждений вполне возможно. Чтобы избежать таких нежелательных последствий, выполнять демонтаж щеток следует с предельной осторожностью, а само стекло желательно защитить с помощью плотного покрывала.

Если вы не знаете, какой тип крепления щеток дворников установлен на вашей машине, всегда можно применить смекалку. Некоторые автопроизводители оборудовали свои творения хитромудрыми креплениями типа «Top lock», «Side pin», «Pushbutton» или «Pinch tab». Соблюдая осторожность, разобраться с ними несложно, тем более зачастую к комплекту новых щеток прилагается инструкция по их снятию и обратной установке. Она поможет разобраться в тонкостях замены щеток на дворниках с необычным креплением.
