Признаки неисправности ступичного подшипника

18 Декабря 2015

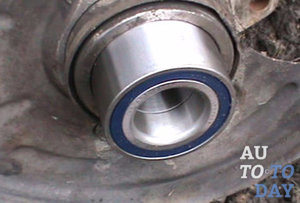

Ступичный подшипник Ступичные подшипники бывают двух типов: шариковые радиально-упорные и роликовые конические. С середины прошлого столетия однорядные подшипники уходят на второй план, а им на замену приходят прогрессивные подшипники типа HUB (Hub Unit Bearings).

Что собой представляют ступичные подшипники

Подшипник - это механизм, поддерживающий часть опоры. Он может поддерживать ось, вал или любую другую деталь, но в любом случае, главным его предназначением является фиксирование вала в пространстве, тем самым обеспечив его свободное вращение либо качание. Второй функцией ступичного подшипника является восприятие механической нагрузки и ее передача другим компонентам.

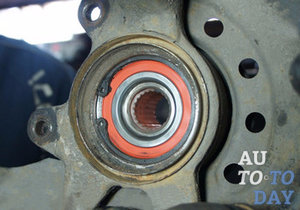

Ступичный подшипник

Ступичный подшипник – это механизм, представляющий собой подшипник качения. Его главным предназначением является обеспечение равного вращения колеса вокруг оси. Такие подшипники подразделяются на двухрядные и однорядные, могут быть открытого либо закрытого вида. Их используют как в грузовых машинах, так и в легковых. Ступичные подшипники для задних и передних колес отличаются друг от друга.

Ступичные подшипники – особенности эксплуатации

Ступичные подшипники в машине подвергаются экстремальным нагрузкам. Такими нагрузками являются высокие перепады температур, оказывает свое влияние и окружающая среда (имеется в виду не только соль), образуются ударные нагрузки при заезде в ямы, рывки привода, тормозов и рулевого управления. Вращению колеса не должны препятствовать люфты, оно должно вращаться с допускаемым шумом и минимальным трением.

Поколения ступичных подшипников

Ступичные подшипники еще когда-то использовались в конструкции подвески карет. С тех пор как началось развитие автомобилей, и средняя скорость их росла, ступичные подшипники очень много раз подвергались инженерному переосмыслению, их хотели сделать более надежными и ремонтопригодными для работы в жестких условиях. В данное время существует 4 поколения ступичных подшипников, любое из этих поколений можно увидеть на более или менее современном автомобиле.

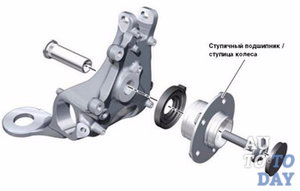

Ступичный подшипник Одни из современных ступичных подшипников имеют многополюсное магнитное кольцо АБС, из-за этого во время хранения не стоит их держать в том месте, где имеет место воздействие магнитного поля. При поставке этих подшипников компания СХ защищает их крышкой, сделанной из легированной стали, чтобы защищать их от размагничивания. Такие подшипники необходимо устанавливать так, чтобы полюсное кольцо было размещено к сенсору датчика оборотов.

Для чего нужны подшипники, и как за ними ухаживать

Несмотря на то, что ступичные подшипники постоянно подвергаются колоссальным нагрузкам, они очень прочны и долго служат. Увеличенное давление на ступичные подшипники возникает во время торможения и ускорения, а при движении на них и вовсе воздействует не одна сила, а несколько. В передней ступице обычно встречается конический однорядный подшипник роликового типа. На переднеприводных машинах чаще всего применяются более сложные двухрядные механизмы. Эти подшипники выдерживают огромные нагрузки, однако и цена их заметно отличается.

Зачастую владельцы автомобилей вспоминают об этих элементах только тогда, когда образуется лишний шум при работе колес. Наиболее распространенными проблемами являются неправильная установка ступичных подшипников, а также неправильная эксплуатация. Если все верно делать и следить за своим автомобилем, то производить замену подшипника либо какой-то другой детали надо будет не скоро.

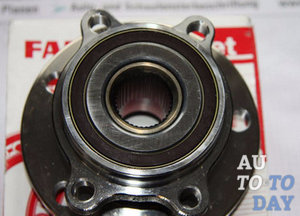

Подшипник Ступичные подшипники закрытого типа легче в эксплуатации, потому что смазочный состав в него заливается еще во время изготовления, и производить его замену будет не нужно. Эти подшипники являются полностью герметичными, и разбирать их нельзя. А вот подшипники роликовые открытого типа, наоборот, нуждаются в постоянном уходе. Если следить за состоянием подшипников, то передний и задний подшипники ступицы могут прослужить около 130 тыс. км пробега.

Какие признаки появляются при неисправности подшипников

Если появились какие-либо неполадки, то о них могут говорить нижеперечисленные признаки:

- Гул или сильный шум, происходящий сзади автомобиля. Если ступичный подшипник неисправен, тогда шум становится больше во время проезда поворотов.

- В заднем колесе появляется люфт, который тоже идет с сопровождением постукивания либо шума.

Для того чтобы проверить ступичный подшипник, необходимо провести следующие действия:

1) Нужно при использовании домкрата поднять каждое колесо и как можно больше его раскрутить. Образование лишних звуков говорит о том, что пора менять подшипник.

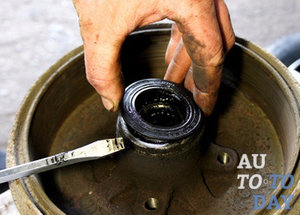

Замена подшипника ступицы 2) Произвести проверку поперечного люфта. Чтобы это сделать, необходимо покачать колесо от себя – к себе, в случае, если ощущается движение колеса на оси, то тоже стоит заменить ступичный подшипник.

Если имеется только незначительный люфт, то можно поднять гайку ступицы, но такая операция ненадолго отведет вас от замены подшипника.

Инструменты для замены ступичного подшипника:

- торцевой ключ №30

- домкрат.

- баллонный ключ.

- съемник для выпрессовывания ступичных подшипников.

- плоскогубцы – используются для снятия стопорных колец.

- ключ №12 – используется для откручивания направляющих штифтов на заднем тормозном барабане.

- молоток, зубило, монтировка.

Порядок действий при замене ступичных подшипников

Замена ступичных подшипников предполагает собой выполнение следующих действий:

1) Включаем первую передачу и прикладываем посередине колеса "башмаки". Откручиваем колесные болты и при помощи домкрата поднимаем машину для того, чтобы снять задние колеса.

2) Снимаем направляющие штифты и тормозной барабан.

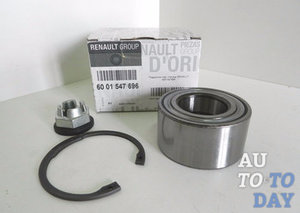

Ступичный подшипник 3) Откручиваем гайку ступицы и сбиваем ее с цапфы. Будет лучше, если Вы будете пользоваться съемником. В случае, когда на цапфе осталось внутреннее колечко подшипника, то нужно будет снимать тормозные колодки и только после этого снимать кольцо.

4) Затем выпрессовываем старый подшипник. Это можно сделать при использовании пресса, съемника либо тяжелого молотка.

Для того чтобы заменить подшипник задней ступицы, стоит руководствоваться следующими правилами, которые помогут вам все сделать качественно:

Для начала стоит хорошенько просмотреть ось: имеются ли на ней следы от проворачивания подшипника. Если они есть, то лучшим вариантом будет полная замена ступицы. Затем проверяем тормозной цилиндр, чтобы не было потеков, а тормозные колодки на степень изношенности. Снимаем стопорное кольцо со ступицы с использованием пассатиж или отверток. И последнее – просматриваем посадочное место подшипника на наличие ржавчины, и если она имеется, то затираем ее наждачкой, а потом промачиваем моторным маслом.

От того, насколько качественно вы запрессуете новый подшипник, зависит, как он будет работать; из-за этого стоит проводить такую операцию аккуратно, следуя нижеперечисленной инструкции:

1) Скручиваем ступичный подшипник через шайбы нужным болтом, потому что в итоге во время установки он может разобраться.

2) Ставим подшипник на установочную плоскость в ступицы и, используя простой молоток, выравниваем его в плоскости.

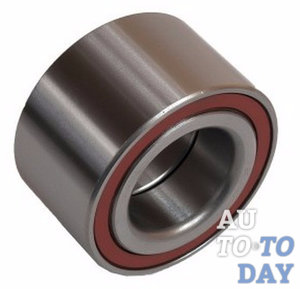

Подшипник ступицы 3) При помощи монтировки либо любого другого инструмента наносим слабые удары, чтобы запрессовать подшипник. Запомните одно правило – нельзя наносить сильные удары, а если подшипник не заходит, значит, он плохо установлен.

4) После того как подшипник прошел половину пути, можно наносить более сильные удары, потому что вероятность его перекашивания исчезла. Чтобы не повредить подшипник, можно на него положить старый и так продолжать наносить удары.

5) Загоняем подшипник до тех пор, пока стопор легко пружинит в пазу.

Сборку делаем в следующем порядке:

1) Надеваем ступицу на ось.

2) Закручиваем центральную гайку, перед этим поставив крупную шайбу.

3) Фиксируем тормозной барабан и колесо.

4) Проверяем качество установки, вращая колесо, при этом не должно быть никаких шумов.

5) И последнее, опускаем машину с домкрата и производим затягивание колеса.
