Как выявить неисправности сцепления?

42831

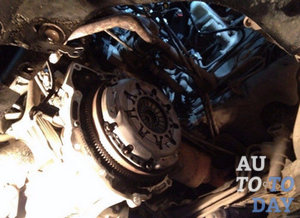

Сцепление Регулярное использование автомобиля рано или поздно приводит к рабочим сбоям отдельных его систем, причиной чего часто являются неисправности двигателя, ходовой части или любого другого механизма. Проблемы со сцеплением также не могут остаться без внимания автовладельца, ведь появление даже малейших сбоев в работе данного узла уже «чувствуется».

Для того чтоб обнаружить проблему как можно раньше, следует регулярно проводить визуальный осмотр всех элементов автомобильного сцепления, ну и конечно, не забывать прислушиваться к работе машины. В данной статье мы расскажем, на что стоит обращать свое внимание в первую очередь и как самостоятельно бороться с появившимися неполадками системы сцепления.

1. Что такое сцепление?

Автомобильное сцепление можно назвать «выключателем крутящего момента», главное предназначение которого заключается в плавном присоединении маховика мотора к первичному валу КПП в момент начала движения и при переключении передач. Кроме того, сцепление обладает одной очень важной функцией: в ситуации резкого торможения оно защищает трансмиссию от механической перегрузки, а как результат – и от дорогостоящих ремонтных работ.

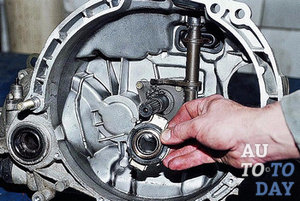

Сцепление На сегодняшний день, можно выделить несколько видов сцепления. Так, например, учитывая количество ведомых дисков, все такие механизмы разделяют на две группы: однодисковые и многодисковые, причем наиболее распространенным вариантом есть однодисковое сцепление.

Исходя из рабочей среды сцепления, можно выделить два его вида: «сухой» и «влажный». В наше время особой популярностью среди автопроизводителей пользуется «сухое» сцепление, для работы которого, в отличие от «влажного» вида, не требуется специальная масляная ванна.

По приводу в действие механизма, сцепление может быть гидравлическим, механическим, электрическим или комбинированным, а с точки зрения особенностей конструкции, оно различается способом нажатия на прижимной диск и может иметь круговое расположение пружин или обладать центральной диафрагмой.

Составляющими элементами системы сцепления являются: сам диск сцепления (его называют «ведомым»), нажимной диск, выжимной подшипник и вилка его привода, система привода и выключатель сцепления (педаль выключения).

Что касается принципа работы автомобильного сцепления, то в однодисковом варианте он сводится к плотному сжатию рабочих поверхностей маховика, накладок диска и прижимной поверхности «корзины». В процессе работы, когда на прижимной диск «корзины» воздействуют выжимные пружины, то он вынужден плотно прилегать к диску сцепления, чем и прижимает последний к маховику.

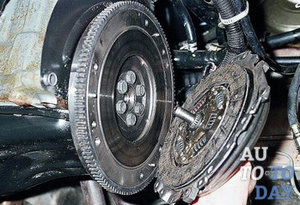

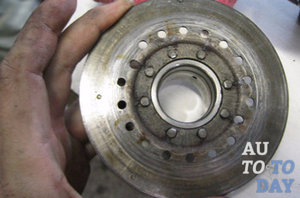

Неисправности сцепления Поскольку первичный вал заходит в шлицевую муфту, то крутящий момент от диска сцепления переходит и на него. Когда водитель нажимает на педаль, в игру вступает система привода, и выжимной подшипник оказывает давление на выжимные пружины, благодаря чему рабочая поверхность «корзины» отдаляется от диска. Диск «обретает свободу», и первичный вал КПП прекращает вращаться, несмотря на то, что силовой агрегат и не думает останавливаться.

В автомобилях, оборудованных двухдисковым сцеплением, имеется уже два диска и «корзина», обладающая двумя рабочими поверхностями. Между ними находятся ограничительные втулки и система, регулирующая синхронное нажатие, а сам процесс рассоединения маховика и первичного вала проходит так, как и в однодисковом сцеплении.

В автоматических КПП чаще всего устанавливают влажное многодисковое сцепление, хотя иногда встречаются коробки автомат и с сухим сцеплением. В таких устройствах выжим сцепления происходит не нажатием на соответствующую педаль (поскольку ее просто нет), а посредством сервопривода, который также известен как актуатор. Нужно отметить, что и переключение передач выполняется при помощи указанных механизмов. Существует несколько вариантов актуаторов: электрический, представленный в виде шагового двигателя, и гидравлический, имеющий вид гидроцилиндра. Процесс управления сервоприводами проводится посредством электронного блока (для электрических устройств) и гидравлического распределителя (для гидравлических моделей).

Коробки передач роботизированного типа имеют два сцепления, работающих попеременно: когда для переключения передачи (например, первой) выжимается первое сцепление, то второе ожидает команды переключения следующей передачи.

2. Признаки неисправности сцепления

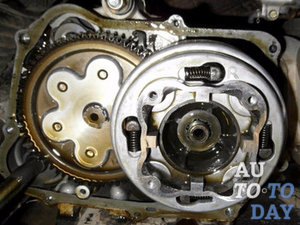

Сцепление Когда в работе сцепления возникают неполадки, это сказывается и на характере передвижения транспортного средства, что не может остаться незамеченным. Так, наиболее типичными признаками неисправностей сцепления есть его неполное выключение (говорят, сцепление «ведет»); неполное включение (сцепление «буксует»); рабочие рывки; появление вибрации при включении сцепления или шум при его выключении.

Неполное выключение влечет за собой проблематичное включение передач на работающем моторе, а также шум, треск, скрежет и другие похожие звуки, сопровождающие переключение передач. Кроме того, свободный ход педали сцепления существенно увеличивается.

«Пробуксовка» сцепления характеризируется неприятным запахом горелых фрикционных накладок ведомого диска, общим перегревом силового агрегата, повышенным расходом горючего, а также недостаточной динамикой транспортного средства. Каждый из приведенных показателей имеет свою причину, которую с легкостью можно обнаружить в ходе более детальной диагностики.

3. Наиболее частые причины появления неисправностей сцепления

Как правило, основная причина поломки сцепления кроется в неправильной эксплуатации транспортного средства. К примеру, если машина застряла в снежном сугробе, а Вы продолжаете усиленно газовать, пытаясь освободиться, или Вам просто нравится стартовать с пробуксовкой, имейте ввиду – всё это значительно сокращает ресурс узла сцепления.

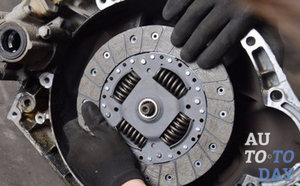

Неисправности сцепления Помимо самого диска сцепления, из строя может выйти и выжимной подшипник, который служит для плавного включения/выключения сцепления. Зачастую, перед «смертью» данной детали, водитель может услышать характерный визг, свидетельствующий о том, что подшипник стоит срочно заменить.

Причинами рабочего отказа сцепления также могут быть неполадки в механизме его привода, представленные в виде обрыва или заедания троса, поломки рычажной системы, утечки жидкости из гидропривода (если у Вас гидравлическое сцепление) или других аналогичных неисправностей. Давайте рассмотрим возможные причины более детально, определив их отношение к конкретному признаку.

Неполное выключение сцепления, когда оно «ведет», совсем не включаются или тяжело включаются передачи переднего хода, а включение передачи заднего хода сопровождается треском, может быть результатом следующих причин:

1) Неправильно установлен зазор;

2) Ведомый диск поврежден или деформирован;

3) Износилась пружина диафрагмы;

4) Сломался, заедает или поврежден трос (либо рычажная передача);

5) В случае с гидравлической системой, возможна утечка жидкости;

6) Повреждена манжета поршня, находящаяся в рабочем цилиндре;

7) Наблюдается малый ход педали;

8) Направляющая втулка подшипника нуждается в дополнительной смазке;

9) Периодически заскакивает ступица ведомого диска, расположенная на шлицах первичного вала;

10) Рычаги нажимного диска отрегулированы по-разному.

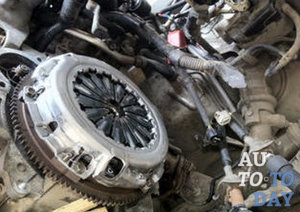

Сцепление Неполное включение сцепления (машина «буксует», четко ощущается запах горелых фрикционных накладок, заметен замедленный разгон, потеря скорости движения и замедленное преодоление подъемов), как правило, наблюдается в следующих случаях:

1) Не приработан ведомый диск сцепления;

2) Ослабла или повреждена пружина диафрагмы;

3) Износилась сопрягаемая поверхность маховика;

4) Заедает трос сцепления;

5) Ослабли нажимные пружины;

6) Замаслились фрикционные накладки ведомого диска;

7) Чрезмерно износились элементы узла;

8) Засорение или перекрытие компенсационного отверстия главного цилиндра, вызванное набуханием манжеты.

Если при включении сцепления наблюдается вибрация, то, скорее всего:

- неплотно закреплены двигатель и коробка передач;

- изношены шлицы, расположенные на первичном валу КПП;

- изношен нажимной диск, маховик или диафрагменная пружина;

- покоробились накладки сцепления;

- разболтались заклепки накладок;

- заедает ступица ведомого диска на шлицах первичного вала или пластичные пружины ведомого диска потеряли упругость.

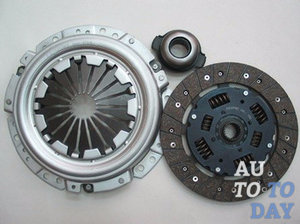

Сцепление Также, причиной вибрации может быть неодинаковая регулировка рычагов нажимного диска. Вибрации и шумы, идущие из трансмиссии, зачастую являются следствием неправильной установки свободного хода педали; повреждением ведомого диска или усталостью его пружин; поломкой, либо сильным износом элементов демпферного устройства указанного диска.

Основными причинами, вызывающими характерное повышение шума при выключении сцепления, есть износ или любой другой дефект выжимного подшипника; повреждение штифтов его диафрагмы, либо сильная «усталость» переднего подшипника первичного вала КПП.

Повышенный уровень шума при включении сцепления обусловливается выходом из строя пружин демпфера или снижением их упругости, снижением упругости оттяжной пружины вилки выключения сцепления (либо ее соскакиванием) или поломкой пластин, которые соединяют нажимной диск с кожухом.

Если при выключении зажигания педаль сцепления остается прижатой к полу, значит, заедает привод или выжимной подшипник, а скрип при нажатии на педаль сцепления в ситуации неработающего мотора свидетельствует об отсутствии смазки или износе втулки оси педали.

Бывает, что выключить сцепление можно только при резком нажатии на педаль, а плавное воздействие легко доводит ее до самого упора в пол, так и не включая сцепление. Причин этому может быть несколько:

1) Зеркала главного цилиндра износились либо сильно загрязнились;

2) Наблюдается существенный износ манжеты поршня главного цилиндра;

3) Низкий уровень жидкости в бачке главного цилиндра выключения сцепления;

4) Соединение трубопровода с главным и рабочим цилиндрами недостаточно герметично, вследствие чего наблюдается подтекание жидкости.

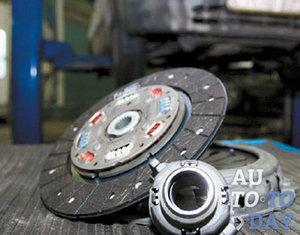

Сцепление Когда в работе сцепления присутствуют рывки, то причину стоит искать в заедании ступицы ведомого диска, замасливании его фрикционных накладок (или же загрязнении маховика и нажимного диска), заедании механизма привода выключения сцепления, а также в повышенном износе фрикционных накладок или ослаблении их заклепок.

4. Самостоятельная диагностика неисправностей сцепления

Когда машина разгоняется или, наоборот, снижает скорость, для переключения шестерней коробки передач коленвалу приходится каждый раз разобщаться и снова соприкасаться с силовой передачей автомобиля. Поскольку это случается очень часто, то со временем признаки износа сцепления начинают проявляться в поведении транспортного средства в процессе его передвижения по дороге.

Как мы уже выяснили ранее, все неисправности сцепления можно разделить на несколько групп, среди которых наиболее частыми являются неисправности связанные с неполным включением сцепления (когда говорят, что оно «ведет») и с полным включением (сцепление «буксует»).

Опытные автовладельцы умеют проверять сцепление на неполное выключение. В принципе, ничего сложного в этом нет, и если при малых оборотах, с нажатой до конца педалью, первая передача легко включается, без заеданий и постороннего шума – значит, выключение происходит полностью. Появление шума шестерен и затруднение включения свидетельствуют о том, что сцепление «ведет».

Если в процессе движения Вы начинаете слышать запах гари, а на подъеме авто заметно замедляется, да и вообще начало плохо набирать скорость – тут даже диагностика не нужна, так как пробуксовка «налицо». Это значит, что при выключенном сцеплении ведущий и ведомый диски смыкаются недостаточно плотно.

Самый простой (но достаточно надежный) способ самостоятельной диагностики сцепления на автомобилях с ручной механической коробкой передач предусматривает выполнение следующих действий:

Сцепление Для начала необходимо прогреть мотор, чтобы загустевшее масло не оказывало дополнительного сопротивления; затем нужно поставить машину на стояночный тормоз (желательно на ровной местности, без серьезных уклонов); дальше, используя педаль «газа», следует довести обороты двигателя до значения 1500-1700. Теперь до упора выжимаем педаль сцепления и «забиваем» первую передачу, после чего педаль плавно отпускается.

Если после того, как Вы полностью убрали ногу с педали «сцепления», автомобильный двигатель не заглох, или заглох только спустя некоторое время – это значит, что сцепление однозначно требует ремонтного вмешательства.

5. Что делать с неисправным сцеплением?

При появлении поломки следует как можно раньше узнать об этом, что поможет предотвратить более серьезные последствия путем своевременного устранения неисправностей, желательно в кратчайшие сроки.

Если отказало сцепление, одной из возможных причин данного явления может быть неисправный ведомый диск. Устранить такую неполадку и произвести ремонт сцепления поможет его демонтаж и тщательный осмотр на предмет повреждений, деформаций или дефектов. Если таковы имеются, то поврежденную деталь следует заменить новым элементом.

Если проблема кроется в утечке, появившейся в гидравлической системе сцепления, в первую очередь следует проверить все трубопроводы, а также главный и рабочий цилиндры. Кроме того, нередко источником проблемы есть воздух, попавший в гидравлическую систему сцепления, и если это действительно так, то все, что нужно, – просто удалить его.

Сцепление Обратите внимание! Прежде чем разбирать силовой агрегат и проверять механизм сцепления на предмет износа его составляющих частей, следует убедиться в достаточном свободном ходе педали. Для этого при помощи линейки замерьте свободный ход упорной площадки педали, достающей до центра упорной площадки для ноги водителя (к примеру, для некоторых моделей наиболее распространенных отечественных ВАЗов, свободный ход должен составлять от 20 до 30 миллиметров).

Если Вы точно не знаете, каким должно быть указанное расстояние конкретно для Вашего автомобиля, то этот момент можно уточнить либо в сервисной книге транспортного средства, либо на сайте его производителя.

После того как Вы убедитесь, что свободный ход находится в норме, желательно обратиться к специалистам ближайшей станции технического обслуживания, так как при недостатке опыта в плане разборки и регулировки сцепления, существует серьезная вероятности нанести ему вред. При самостоятельном ремонте (если Вы все же решили рискнуть), нужно аккуратно разобрать «корзину» сцепления и внимательно осмотреть все диски, уделяя особое внимание степени износа деталей, состоянию пружин и наличию масла. В отдельном порядке следует осмотреть выжимной подшипник, ведь множество проблем связано именно с ним.
