Как функционирует сальник гидротрансформатора АКПП?

5498

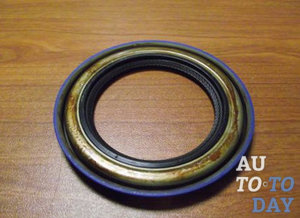

Сальник гидротрансформатора АКПП Без гидротрансформатора АКПП невозможно себе представить ни один вариатор или же автоматическую коробку передач. Данная лопастная система предполагает передачу крутящего момента от двигателя внутреннего сгорания непосредственно к коробке передач. Более того, гидротрансформатор АКПП позволяет автомобилю модифицировать частоту вращения и момент, которые транспортируются на ведомые валы транспортного средства, без непосредственного участия водителя.

Но как и все детали в автомобильном транспорте, данная лопастная система может давать сбои. Наиболее распространённой проблемой, на которую жалуются все автомобилисты является течка сальника гидротрансформатора, которая способна хорошенько подпортить настроение даже «бывалому» владельцу транспортного средства. В данной статье мы вкратце поговорим об устройстве гидротрансформатора АКПП, а также о чем говорит течь сальника гидротрансформатора и как можно произвести замену вышеупомянутого сальника.

1. Устройство гидротрансформатора АКПП

Сальник гидротрансформатора АКПП Для начала, давайте рассмотрим, что собой представляет эта система. Гидродинамический трансформатор (или как его еще называют "гидротрансформатор" или "ГДТ") является герметично заваренным узлом ( имеет форму торта или бублика) и, как мы уже говорили, с помощью пары турбин,которые вращаются в масле, транспортирует вращательный момент от двигателя внутреннего сгорания к автоматической трансмиссии.

Предшественником данной установки была гидромуфта, которая называлась так исходя из того, что не превращала вращение в дополнительный момент, а лишь соединяла в качестве муфты (сцепления) двигатель с колесами. Последний экземпляр был изобретен в 1902-м году и установлен в 1907-м на скоростном судне. Впервые, в 1928 году для трансмиссии автобуса гидромуфту применила фирма "Lysholm-Smith". В 1940 – м году данным экземпляром принялись оснащивать первые легковые Oldsmobile. А уже начиная с 1946 года гидромуфта вошла в качестве обязательного устройства в производство серийных автомобилей ( Крайслер и Дженерал Моторс, Соединенные Штаты).

Какие же функции исполняет гидротрансформатор? ГДТ предполагает устранение педали сцепления, позволяет автомобилю плавно разгоняться, а также, что очень важно, способствует увеличению крутящего момента при разгоне. Благодаря этому, двигатель убережен гидротрансформатором от больших нагрузок. Гидродинамический трансформатор также производит гидравлическое сцепление между автоматической коробкой передач и, собственно, двигателем. Главная отличительность гидротрансформатора перед механическим сцеплением в соответствующей коробке передач состоит в том, что ГДТ способен производить передачу крутящего момента от ведущего вала к ведомому посредством не механического трения фрикционов, а через гидравлическое давление масла. То есть работает по принципу работы ветра при вращении крыльев мельницы.

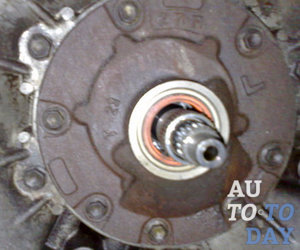

Гидротрансформатор Как правило, гидротрансформатор является первым узлом АКПП, который способен вырабатывать свой ресурс вплоть до капремонта. В большинстве случаев фрикцион начинает истираться, что приводит к перегреванию масла, а также забиванию клапана гидроблока, который, в следствии, может недодавать масла в насос. Все это приводит к возникновению множества неисправностей АКПП.

Если вовремя не произвести замену изношенного фрикциона блокировки гидротрансформатора, то можно столкнуться с такими неприятными проблемами, как перегрев хаба, а также вибрирование выходного вала, которые происходят по вине масляного насоса. Как правило, насос является «сердцем» автомата, которое качает масло к "рукам-ногам"(пакеты сцепления) АКПП и в "мозги"(гидроблок).

Важно знать, что для проведения ремонтных работ по поводу неисправного гидротрансформатора вам недостаточно будет иметь обычное заводское сварочное или токарное оборудование. Для ремонта этого сложного узла потребуется организация специализированного цеха, поставки запчастей и расходников, а также колоссальный опыт специалистов. Гидротрансформатор, прошедший ремонтные работы, имеет минимальный процент брака, и, как правило, работает еще до 70-80% своего первоначального ресурса. Как показывает практика, ремонт гидротрансформатора обойдется вам намного дешевле, чем полная замена ГДТ.

2. Почему течет сальник гидротрансформатора АКПП

Гидротрансформатор Теперь давайте поговорим о такой крайне частой неисправности ГДТ как течь сальника. Почему такое случается? Если пробег вашего автомобиля превышает 200000 км., можно сказать, что протекание сальника гидротрансформатора АКПП является довольно таки нормальным явлением. Но иногда автомобилисты сталкиваются с этой проблемой намного раньше. Ни в коем случае нельзя игнорировать даже самое «безобидное» протекание, которое может быть крайне неприятным сигналом о том, что гидротрансформатор уже отжил свой срок. От чего происходит течь? Все предельно ясно. В следствии истирания фрикциона блокировки, последний не способен производить торможение и скользит, тем самым образом перегревает масло и забивает гидроблок. В следствии этого, в насосе катастрофически недостает масла, а это, в свою очередь, очень пагубно влияет на втулку насоса и непосредственно на сальник. Все это, конечно же, приводит к снижению давления масла. Таким образом, сальник начинает давать течь.

В случае, если водитель по каким–либо причинам не заметил подтекание сальника, или же просто проигнорировал его, то все это может спровоцировать ряд таких проблем: даже достаточно несущественная потеря масла через сальник может грозить износом вала и, в последствии, самого насоса. Неисправный насос просто-напросто не сможет транспортировать к фрикционам в пакеты к сцеплениям и осям валов достаточное количество масла, что и станет причиной общего износа АКПП и сокращению ее ресурса. Исходя из всего этого, произведение замены сальника является довольно важной и значительной вещью. О том, как осуществить замену сальника мы вам расскажем ниже.

3. Как заменить сальник гидротрансформатора АКПП

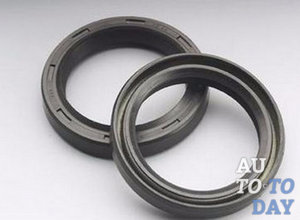

Сальник гидротрансформатора АКПП Чтобы произвести замену сальника гидродинамического трансформатора АКПП , нужно запастись терпением, и , желательно, хорошей долей свободного времени. Для начала, нужно снять и поставить коробку с гидротрансформатором. Первыми сложностями, с которыми можно столкнуться в процессе, станут гайки крепления гидротрансформатора к маховику, а точнее, определение их местонахождения.

Добраться до гаек можно путем снятия стартера и пластмассового щиточка под ним. После того, как гайки будут откручены, вы можете беспрепятственно отодвинуть гидротрансформатор от маховика. Делать такую операцию можно воспользовавшись большой отверткой через нижнее прямоугольное отверстие. После того, как коробка будет снята, опускаем ее на пол и снимаем гидротрансформатор. Как правило, крепится он никак не будет, поэтому его можно просто снять с валов и убрать в сторонку, предварительно слив с него масло. Теперь, воспользовавшись Г-образным съемником для стопорных колец, довольно просто и быстро снимаем сальник, для этого заводим съёмник под сальник и вытягиваем. Также, можно ввести в эксплуатацию и любое другое устройство, которое может зацепить сальник.

Важно обратить внимание на то, что если после замены сальника вам все же не удалось устранить подтекание, скорее всего вибрации вала усугубили проблему и теперь необходим демонтаж насоса для того чтобы провести диагностику биения и втулки. Провести замену сальника можно как в домашних условиях, так и в специальных технических центрах.
