Сателлиты КПП - как они работают?

8709

КПП Если говорить об автомобильных коробках передач, то наиболее распространенным вариантом всегда считался механический вид этого устройства, а коробка автомат ассоциировалась скорее с женщиной-водителем. Однако, в последнее время АКПП завоевывает все большую популярность не только у женщин, но и у представителей мужского пола.

Естественно, у каждого из видов имеются свои преимущества и недостатки, поэтому оценивать их как безусловно хороший или несомненно плохой, конечно же нельзя. В данной статье, мы попытаемся немного разобраться в работе автоматической КПП, уделив особое внимание некоторым ее составляющим, а точнее, так называемым сателлитам КПП.

Что такое сателлиты коробки передач?

Сателлиты В автомобильной практике, под понятием «сателлит» подразумевают один из элементов АКПП, называемый еще планетарной шестерней. С конструктивной точки зрения – это зубчатое колесо планетарной передачи, оборудованное подвижной осью вращения. Как правило, данная деталь размещается в месте стыка с солнечной шестерней. Солнечная шестерня – центральный элемент, вокруг которой и вращаются зубчатые колеса. Благодаря такой конструкции, принцип работы сателлита напоминает нашу Солнечную систему, вокруг которой вращаются планеты, от сюда и название передачи – планетарная.

Планетарная передача самая важная часть КПП, ведь именно она обеспечивает весь диапазон рабочих взаимоотношений автоматической передаточной коробки, а остальные устройства только помогают качественному ее функционированию.

В наше время, указанный вид получил широкое распространение не только в автомобильном мире, но еще и в повседневной жизнедеятельности человека. К примеру, планетарная передача является основой работы многих электрических шуруповертов.

КПП В автомобильной коробке автомат, как правило, расположено две таких передачи, которые объединены в один компонент. Сюда входят солнечная шестерня (размещена в центре), водило и кольцевая шестерня. Каждая составляющая может играть роль входной или выходной шестерни, или же вообще блокироваться. Передаточное отношение определяется выбором функции каждого компонента. Такая система присутствует на многих АКПП и считается наиболее долговечной, так как из-за незначительной активности зубьев они редко выходят из строя. Кроме того, планетарная передача отличается простотой и компактностью, что позволяет более плавно переключать скорости, избегая разрывов в передачи мощности силового агрегата транспортного средства.

Замена сателлит коробки передач

Когда на шестернях дифференциала (в том числе и сателлитах) появляются трещины или начинают крошится зубья – это верный признак того, что указанный элемент подлежит замене. В случае незначительных повреждений поверхностей скольжения, присутствующий дефект можно устранить путем шлифовки мелкозернистой шкуркой, с последующей полировкой.

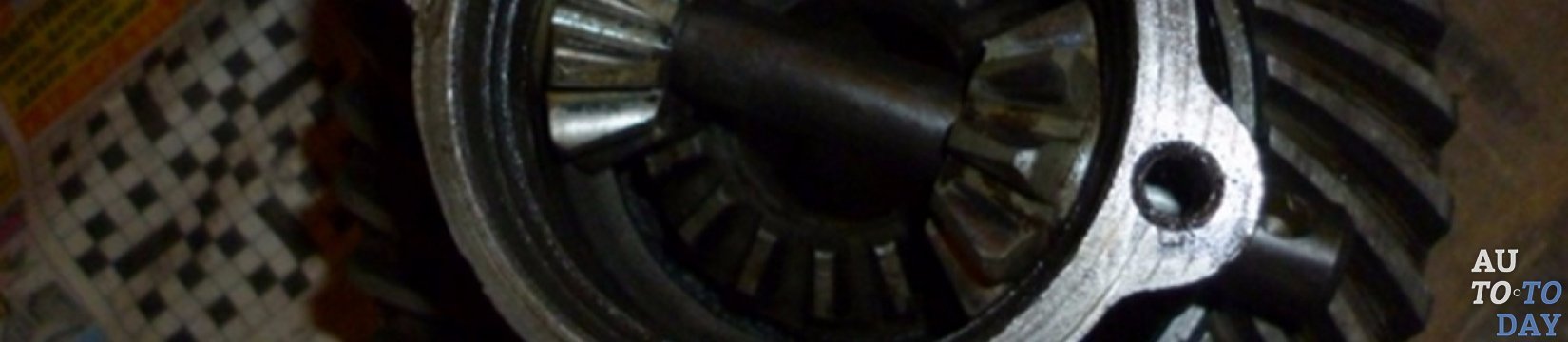

Сателлиты Выполняя замену сателлита коробки передач, необходимо выполнить ряд последовательных действий. Для начала выверните болты крепления ведомой шестерни главной передачи, при помощи которых она крепится к коробке дифференциала. Взаимное расположение коробки и шестерни стоит пометить. Затем, установите под шестерню какой-то упор и выпрессуйте из нее коробку дифференциала.

Выполнить эту задачу поможет молоток и выколотка из мягкого металла, через которую будут наноситься удары. Дальше, пользуясь бородком, выбивают фиксирующий штифт оси сателлитов и достают его из коробки. Теперь, когда он в руках, можно без проблем снять ось сателлитов, а за ней, проворачивая шестерни дифференциала, вынуть из коробки и сами сателлиты, вместе с полуосевыми шестернями и опорными шайбами. Проведите осмотр рабочих поверхностей деталей зубьев сателлитов, шлицов и зубьев полуосевых шестерен. Если теория о сильном износе их рабочих поверхностей подтвердилась и Вы заметили, что зубья и правда начали крошится, то процедуру замены лучше не откладывать.

На данном этапе, все, что нужно – это установить на место вышедших из строя деталей, новые элементы и собрать все в обратной последовательности.

Принцип работы сателлитов в коробке передач

Сателлиты КПП Чтобы разобраться в принципе работы сателлитов коробки передач, рассмотрим ее более детально. Функционирование АКПП обеспечивается работой двух основных составляющих – гидромуфтой и уже упомянутой планетарной передачей. Гидромуфта представлена в виде двух лопастных колес, которые помещены в единый корпус, заполненный специальным маслом. Одно из колес – насосное, соединено с коленчатым валом двигателя, а второе – турбинное, непосредственно взаимодействует с трансмиссией.

Когда насосное колесо начинает вращаться, отбрасываемые потоки масла способствуют раскручиванию турбинного колеса, что позволяет передавать крутящий момент в соотношении 1:1. В случае с автомобилем, такой вариант совершенно не подходит, ведь здесь нужно, что бы крутящий момент мог меняться в широких диапазонах.

Поэтому, учитывая данный факт, между насосным и турбинным колесами начали устанавливать дополнительное колесо – реакторное, способное подстраиваться под рабочие режимы движения машины, что выражается либо в его вращении, либо в неподвижности. В неподвижном состоянии, реактор увеличивает скорость потока рабочей жидкости, которая циркулирует между колесами, а чем выше скорость ее движения, тем большее воздействие оказывается на турбинное колесо.

Блок сателлитов Таким образом, крутящий момент на турбинном колесе увеличивается, тоесть мы влияем на его трансформацию. Благодаря этому, устройство с тремя колесами, можно назвать уже не гидромуфтой, а гидротрансформатором.

Однако, и он не способен полностью трансформировать скорость вращения в нужных пределах. Кроме того, обеспечить движение автомобиля задним ходом, ему также не под силу. Именно поэтому, такое устройство дополняют набором из отдельных планетарных передач, обладающих разным передаточным коэффициентом. Со стороны это может выглядеть так, как будто несколько одноступенчатых КПП поместили в один общий корпус.

Планетарная передача – это механическая система, которая состоит из нескольких шестерен – сателлитов, вращающихся кругом центральной шестерни. Все вместе, сателлиты фиксируются благодаря водилу, а внешняя кольцевая шестерня, имеет внутренние зацепление с планетарными шестернями. Закрепленные на водиле сателлиты, вращаются кругом центральной шестерни, а внешняя шестерня, движется вокруг сателлитов. Разница передаточных отношений достигается путем фиксации разных деталей относительно друг друга.

За переключение передач отвечает система управления, которая изначально была полностью гидравлической, но в современном мире, на помощь ей пришла электроника.

Сателлит Но почему же, в автоматической коробке передач, чаще всего, применяется именно планетарная передача? Можно же попробовать использовать валы с закрепленными на них шестернями (как в механической коробке)? Ту дело в том, что описанный тип передачи более компактный и обеспечивает быстрое, а главное плавное переключение скорости, без разрыва в передаче мощности мотора. Более того, за счет передачи нагрузки несколькими сателлитами, снижается напряжение зубьев, что обеспечивает сравнительно большую долговечность планетарных передач.

В одинарном варианте такой передачи, крутящий момент передается посредством двух ее элементов: один из которых ведущий, а второй – ведомый. Третий составляющий элемент остается в неподвижном состоянии.

Двухступенчатая планетарная передача представляет собой две объединенные передачи. Она состоит из одной кольцевой шестерни (всегда выходной), двух солнечных и двух наборов сателлитов. Расположение сателлитов в водиле выполнено таким образом, что один размещен ниже второго и не сопрягается с кольцевой шестерней, соединяясь только с другим сателлитом, посредством которого и достигается указанное соединение. Меньшие шестерни, сопрягаются исключительно с меньшей солнечной шестерней, а большие – соответственно, с большей шестерней, а также с меньшими сателлитами.

Преимущества и недостатки использования планетарных механизмов в КПП

Использование планетарных механизмов в КПП имеет ряд преимуществ, среди которых выделяют:

- сравнительно меньшие габариты трансмиссии;

- высокую надежность работы (работоспособность сохраняется даже в случае потери нескольких зубьев центральных колес);

- высокий коэффициент полезного действия при сравнительно больших передаточных числах;

- отсутствие поперечных нагрузок на основных валах;

- возможность отсоединения вала силового агрегата от трансмиссии, конечно, лишь при условии использования фрикционов передаточной коробки (в этом случае, коробка передач одновременно выполняет роль главного фрикциона);

- сравнительно высокую скорость переключения передач, что существенно повышает средний темп движения транспортного средства.

Сателлиты Однако, наряду с преимуществами, также, существуют и некоторые «минусы» применения планетарной передачи в КПП. Основными из них считаются необходимость в повышенном уровне точности изготовления, что объясняется наличием избыточных связей («лишних» сателлитов), и резкое снижение коэффициента полезного действия при работе с большими передаточными числами.

Зачастую, те планетарные передачи, в состав которых входят эпициклические колеса, имеют сравнительно больший уровень КПД, нежели те, которые состоят только лишь из колес внешнего зацепления. По этой причине, в планетарных КПП, применяются самые простые планетарные ряды с эпициклом. Количество переключений одного ряда, как правило, не превышает трех, что значительно упрощает систему управления фрикционами и тормозами. Кроме того, число планетарных рядов одной коробки передач, также, чаще всего, не превышает трех.

Наличие особенностей в проектировании и расчете таких передач, связано с присутствием избыточных кинематических связей (сателлитов). Гранично возможное число сателлитов в одном ряду, ограничивается условием соседства, которое гласит, что их количество должно быть таким, что бы они не соприкасались друг с другом.

Правда в реальности, число сателлитов редко превышает шесть, что объясняется трудностью равномерного распределения нагрузки между ними в случае большого их количества. Вторым необходимым условием существования и нормального функционирования планетарного ряда, является соблюдение условия соосности, а точнее соосности центральных колес, водила и эпицикла. В случае простого планетарного ряда, такое условие выражается в равенстве межосевых расстояний зацепления солнечного колеса и сателлита, а также зацепления сателлита и эпицикла.

СателлитыРазветвление потока мощности при передаче силовых нагрузок посредством сателлитов, требует принятия определенных мер касательно обеспечения равномерности распределения поступающих нагрузок между всеми сателлитами. Среди основных причин отсутствия такой равномерности, выделяют следующие: неточности, допущенные при изготовлении зубчатых колес; разное межосевое расстояние сателлитов; перекос геометрии осей сателлитов (оси сателлитов и главная ось передачи непараллельные друг другу) и т.д.

В случае отсутствия обеспечения равномерного распределения нагрузки, расхождение в ее величине, у некоторых сателлитов, может достигать показателя в 70%. Выравнивания поступающей нагрузки между всеми сателлитами, можно достигнуть одним из следующих способов:

За счет повышения точности изготовления деталей планетарной передачи

Путем создания плавающего типа водила или одного из центробежных колес, благодаря чему они смогут иметь некую радиальную подвижность относительно корпуса и сопряженных элементов;

За счет применения упругих элементов конструкции (например, за счет использования обода эпицикла с повышенной гибкостью и осей сателлитов с малой жесткостью).

Расчет прочности описанного типа передач, производят по формулах, используемых в работе с цилиндрическими передачами. Определяя расчетный момент, который действует в зубчатом зацеплении, учитывают количество сателлитов, отвечающих за передачу рабочих нагрузок, а также неравномерность нагрузки на их зубья.

При изготовлении элементов планетарных передач, используются такие же материалы, как и при создании обычных зубчатых передач. Зачастую, это машиностроительные и легированные стали углеродистого происхождения, которые дополнительно подвергаются улучшенной термической обработке.
