Устройство редуктора - как он устроен?

12188

Редуктор В состав редуктора заднего моста входит несколько узлов, основные из них – это дифференциал и главная передача. Главной передачей называется механизм, при помощи которого передаточное число трансмиссии транспортного средства повышается. Так что же такое редуктор, когда он был создан, какие неисправности могут постигать его и многое другое мы расскажем в этой статье.

История создания редуктора

Процесс промышленной революции был ознаменован переходом деревянных деталей к металлическим. Движители на ветряной и водяной тяге уже создавали такие усилия, которые деревянным деталям было выдержать сложно. Основным фактором промышленной революции явилось создание более совершенных механизмов, поиск новых энергетических ресурсов.

Редуктор Появление паровой машины потребовало наличие очень больших мощностей. Следовательно появилась нужда в конструировании металлических редукторов. К середине девятнадцатого века ручные ткацкие станки уже стали отходить далеко на задний план и заменяться механическими с втрое большей производительностью. Энергия стала дешеветь, что привело к повышению быстродействия станков и укрепило их экономическое преимущество. Паровой двигатель обладал достаточной мощью, чтобы запускать несколько текстильных станков.

Станки размещали вокруг парового двигателя для повышения КПД. Паровой двигатель развязал руки производственным возможностям, что позволило строить предприятия как у воды, так и в тех местах, где были уголь, транспорт, рабочие руки и рынки сбыта. Новое время селекционировало оптимальные конструкции зубчатых передач. Большую популярность обрели именно те, которые выдавали наиболее высокий экономический эффект.

Середина 19 века ознаменовалась появлением первых серийных редукторов. Ну а появление через несколько лет двигателей внутреннего сгорания и электрического привода, ознаменовало создание редукторов с заданными параметрами. Зубчатые механизмы передавали вращательные движения от двигателей с высокими оборотами и преобразовывали их параметры. Даже первейшие образцы электродвигателей и внутреннего сгорания были наделены слишком большой скоростью и моментом, что, априори, не подходило к использованию в промышленности. Сегодня, конечно же сложно найти любое транспортное средство или технологическое оборудование, которое лишено зубчатого механизма. Редукторы применяются практически во всех автомобилях и технологическом оборудовании. Как Вы уже поняли, зубчатые передачи прошли много лет развития.

Конструкция и принцип действия редуктора

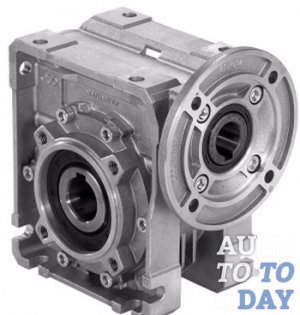

Редуктор Несмотря на то, что многие модели заднеприводных автомобилей в составе конструкции заднего моста имеют редуктор, он выглядит вполне идентично, за редким исключением некоторых образцов. Здесь нам сразу же вспоминается определение редуктора, в котором сказано, что это устройство, изменяющее скорость вращения в момент передачи усилия между усилия между устройствами. В результате изменения скорости вращения вполне вероятно изменение его величины и направления. Именно по этому принципу реализуется работа редуктора, используемого в конструкции заднего моста практически каждого транспортного средства.

Передача крутящего момента с ведущего вала на ведомые валы, которые расположены к нему под прямым углом используются шестерни, которые являются зубчатыми колёсами. Из-за расположения валов под разными углами, зубцы шестерен сделаны в специфической форме – эти шестерни называют коническими. Конические шестерни применяются, понятным образом, для вращения, но именно конструкция зубчатых колёс этого типа позволяет минимизировать шум, издаваемый при их работе, а ведь это очень важно, если Вы передвигаетесь в компактной легковушке, например.

Для того, чтобы редуктор действительно понижал скорость вращения, нужно ведущее колесо было в разы меньше ведомых. Если конструкция выверена правильно, то при полном вращении ведущего вала вокруг своей оси, ведомый вал совершит не полный оборот. Таким образом происходит редукция скорости вращения, то есть её снижение. В некоторых типах автомобилей часто требуется существенное понижение скорости вращения вала, например, на внедорожниках, которые преодолевают разного рода грязевые преграды достаточно медленно, чтобы не сесть брюхом или не застрять.

Типы редукторов

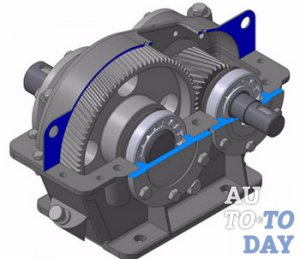

Как Вы уже поняли, редуктор – это механизм, который позволяет снижать частоту вращения, в то же время увеличивая крутящий момент. Это особый агрегат, который состоит из одной или нескольких зацепленных передач, установленных в корпус. Он приспособлен для изменения скоростей вращения валов как на понижение, так и на повышение. Сегодня редукторы широко применяются не только в автомобилестроении, но и строительной индустрии, для поднятия грузов, обрабатывающей, угледобывающей и нефтяной промышленности.

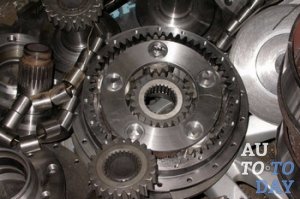

Редуктор Редукторы подразделяются на самые различные типы. Они, как правило, классифицируются по нескольким признакам. Важнейшим из них является тип используемой передачи. И по этому принципу их разделяют на несколько видов: конические, планетарные, цилиндрические, червячные, спироидные, волновые и комбинированные.

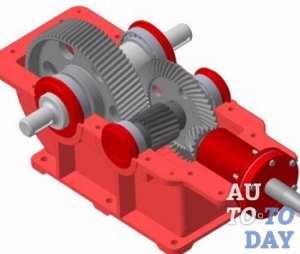

Цилиндрические редукторы, зачастую, в грузоподъёмных механизмах и других областях с часто повторяющейся кратковременной нагрузкой. Они очень долговечны и коэффициент полезного действия у них достаточно высок.

Конические редукторы более сложны в своём устройстве чем цилиндрические. Соотношение производительности и компактности у них очень выгодно выделяются на фоне других типов. Конические редукторы широко применяются в подъёмных кранах различной конструкции.

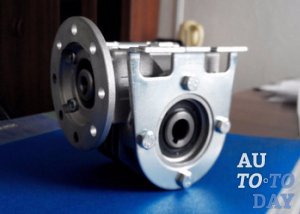

Червячные редукторы приспособлены для передачи вращения между скрещивающимися под прямым углом валами, посредством червяка и червячного колеса, что с ним сопряжено. Червяк – это своеобразный винт с резьбой трапецеидальной формы и близкой к таковой. Червячное колесо ещё называют зубчатым. Его зубья имеют дугообразную форму. Редукторы червячного типа широко применимы в металлорежущих станках, троллейбусах и подъёмниках. Основным достоинством таких редукторов является бесшумность и плавность работы. Большим недостатком является повышенное тепловыделение, что приводит к низким показателям КПД и ускоренному износу.

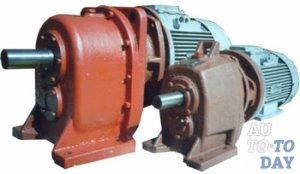

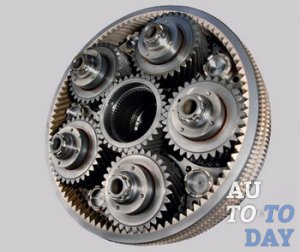

Планетарный редуктор Планетарные редукторы по сравнению с другими прекрасно выдерживают нагрузки, при этом обладая малой удельной ёмкостью материалов. Они очень надёжны и при этом имеют компактные размеры. Также они могут трансформироваться производителями в зависимости от используемого типа передачи. Волновые редукторы ранее применялись лишь в ракетостроении и оборонной промышленности. Волновые редукторы очень надёжны и обладают большой перегрузочной способностью, а также у них длительный эксплуатационный режим, они очень компактны, плавны и бесшумны в своей работе.

Спироидные редукторы – это бюджетные агрегаты для реализации привода небольшой мощности за сравнительно малые деньги. Комбинированные редукторы, исходя из своего названия используют разные по типу передачу в одном корпусе. Например, червячно-конические и конически-цилиндрические редукторы. Выбирая тот или иной тип редукторов, Вы должны базироваться данными нагрузки – усилием, массой, моментом инерции, временем работы и количеством включений за заданное время.

Неисправности редуктора

Чаще всего поломки редуктора, как составного элемента автомобильной трансмиссии зачастую связаны полной выработкой ресурса деталей, которые требуют последующей замены. Основными причинами способствующими последующим неисправностям редуктора заднего моста являются:

- изношенные сальники хвостовика;

- изношенные подшипники хвостовика и дифференциала;

- вышедшие из строя элементы дифференциала;

- изношенные или сломанные детали главной пары.

Редуктор Признаки сломанного редуктора заднего моста не заметить попросту невозможно. Это и течь масла из самого редуктора, и характерный завывающий звук, который исходит из этого узла при движении. Всё это сразу же выдаёт причину поломки. И если протечку трансмиссионного масла устранить достаточно просто, поставив новый сальник хвостовика, то шум, который издаёт поломанная трансмиссия, убрать не так то и просто.

В первую очередь следует проверить не исчезает ли шум при движении машины накатом. Если он пропадает, то причина шума, естественно в главной паре редуктора. Если же шум и гул никуда не пропали, тогда, скорее всего, причина это заключается в сломанных подшипниках хвостовика или дифференциала. Почему так просто получается диагностировать такие серьёзные неисправности? Отвечаем. Во время движения автомобиля накатом, элементы главной пары не соприкасаются с усилием, следовательно они не в состоянии каким бы то ни было образом повлиять на появление странного шума в автомобиле.

Отметим то, что зачастую главная пара подвержена повышенному износу по причине низкого уровня масла. Когда детали редуктора недостаточно смазаны, это естественно подвергает их очень большим фрикционным и тепловым перегрузкам. А уровень масла, в свою очередь, резко снижается из-за неисправностей в сальнике, который становится непригодным для эксплуатации при плохо затянутой гайке хвостовика. Следующей причиной, приводящей к замене редуктора заднего моста, является повышенная нагрузка трансмиссии, которая возникает при длительном использовании машины с сильным перегрузом. Также не исключайте дефект деталей с конвейера, которые установлены на задний редуктор, стоимость которого непомерно завышена.

Как устроен редуктор заднего моста?

Рассматривать устройство редуктора заднего моста автомобиля следует вместе с другими элементами, что функционально связаны с ним. Это:

- главная передача (ГП);

- межколесный дифференциал.

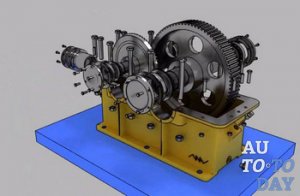

Редуктор Мощность от двигателя внутреннего сгорания, точнее от коробки передач через ведущую шестерню поступает на ведомую. Эти две шестерни и называются главной передачей. ГП изменяет величину и направление передачи момента. Ведомая шестерня взаимосвязана с полуосями, которые передают мощность от двигателя к колёсам. Межколёсный дифференциал распределяет её между различными полуосями, давая им вращаться с разной скоростью в момент изменения направления движения. Такой принцип построения механизма реализован на большинстве заднеприводных автомобилей. Данное устройство очень надёжно и прекрасно работает даже в самых сложных условиях дороги.

Регулировка редуктора заднего моста

Производить регулировку заднего моста необходимо лишь в тех случаях, когда он действительно начал Вас беспокоить странным гулом, который уже слышно на скоростях от 30 км/ч. Основной причиной появления характерного шума в редукторе заднего моста является постоянное подвергание автомобиля большим перегрузкам или слишком частая езда с прицепом или простые механические повреждения. Поэтому не медлите с визуальной диагностикой механизма.

Сальники и фланцы, подшипники, сателлиты (звездообразный элемент в дифференциале) и их оси – всё это нужно будет снять и осмотреть, а в случае износа – незамедлительно поменять. Как должны выглядеть все эти детали в нормальном рабочем состоянии, Вы узнаете из мануала к Вашему транспортному средству. Замена редуктора в отечественном автомобиле будет не дорогостоящей. А если же у Вас иномарка, тогда лучше изучите все прейскуранты и наведите справки в магазинах автомобильных запчастей.

Редуктор Теперь, когда все детали исправны (это было выявлено при визуальной диагностике), то можно собирать редуктор. Первым делом идёт ведущая шестерня, далее регулировочная шайба, фланец и распорная втулка с подшипниками. Далее затягиваем гайку с необходимым усилием. Для этого берём специальный ключ с встроенным динамометром, в отсутствие такового придётся постоянно пользоваться мерным рычагом. Каждый миллиметр хода рычага нужно будет сопровождать измерением давления безменом. А это очень хлопотно и долго, причём требует определённой точности и осторожности. Гайка должна затягиваться на 1 Ньютон, в это время фланец не должен двигаться. Его нужно закрепить специальным ключом с распорками, которые по размеру точно подходят под пазы фланца. Затем монтируем ведомую шестерню на её место в корпус дифференциала и затягиваем болты.

Теперь приступаем к непосредственной регулировке люфта. После установки всех деталей на своё место, затягиваем все гайки по минимуму и поворачиваем ведомую шестерню. Далее проверяем её на наличие небольшого люфта, покачивая шестерню из стороны в сторону. Запомните, люфт должен быть, но не значительный! Это, можно сказать, запасное место для нагрева редуктора. Чтобы ничего не лопнуло при движении.

На заключительном этапе проверяем расстояние между болтами, удерживающими гайки, которые мы недавно закрутили. Гайки необходимо затянуть на одинаковое расстояние, для этого следует воспользоваться штангенциркулем. После снова проверяем шестерню на наличие люфта. Важно, чтобы он таким и оставался дальше. Всё, регулировка редуктора окончена.
