Синхронизатор коробки передач - что это такое?

7690

Синхронизатор КПП В современном мире практически все роботизированные коробки передач, а также механические коробки передач являются синхронизированными. В коробках такого типа для того, чтобы произвести включение передачи, необходимым условием является процесс выравнивания частоты вращения шестерни в вала. Уже из названия процесса синхронизации можно узнать, что устройством, посредством которого совершается данное действие является синхронизатор.

Помимо того, что он обеспечивает плавное переключение передач синхронизатор способствует снижению износа механического соединения. Также, данное устройство значительно уменьшает шум при непосредственном переключении передач. Это, в свою очередь, может послужить увеличителем срока службы самой коробки переменных передач.

В современном легковом автомобиле устройствами синхронизаторов оборудуются все передачи коробки переменных передач. К этому же разряду «необремененных» относится и передача заднего хода. Принцип действия устройства синхронизатора является достаточно простым, а его базисную основу составляет сила трения при выравнивании скорости. Чем разница в частотах вращение шестерни и вала выше, тем больше величина силы трения для их синхронизации должна быть. Важно знать, что данное условие выполняется посредством увеличения площади соприкасающихся поверхностей. Так, данная процедура модернизируется с помощью установки дополнительных фрикционных колец.

1. Как устроен синхронизатор коробки передач?

Синхронизатор Основными элементами синхронизатора являются: ступицы с сухарями, муфта включения устройства, блокирующее кольцо, а также шестерни, которые имеют фрикционный конус. Важно заметить, что в конструкционной составной коробки переменных передач за две передачи (в данном случае – шестерни) будет отвечать и обслуживать их один синхронизатор. По своей сути синхронизатор имеет в своем арсенале определенную конструктивную основу – ступицу. Данное устройство имеет как наружные, так и внутренние шлицы. При помощи такого рода внутренних шлицев все устройство ступицы имеет непосредственное соединение с вторичным валом коробки переключения передач. В таком случае данное устройство – ступица – имеет возможность перемещения по оси, то есть, перемещается по вторичному валу в разные стороны. Наружное устройство шлиц отвечает за соединение ступицы с муфтой включения.

Под углом в 120 градусов по периметру всей окружности ступицы выполнены три паза, которые, в свою очередь, включают в себя подпружиненные сухари. В самом устройстве синхронизатора сухари имеют непосредственное нажатие на блокирующие кольца при переключении и включении передач. Так происходит блокировка муфты в процессе синхронизации.

Муфта синхронизатора, или, как называют данное устройство в просторечии, муфта синхронизатора производит обеспечение жестокого соединения шестерни и самого вала. Так, сама муфта насажена на ступицу, при этом, имеет в своем арсенале шлицы внутренние. На шлицах же существует определенная кольцевая проточка, которая служит для расположения выступов сухарей. Снаружи синхронизаторная муфта имеет прямое соединение с вилкой коробки переключения передач. Обеспечение синхронизации происходит посредством обеспечения блокирующего кольца. Помимо этого данное устройство препятствует замыканию муфты непосредственно до момента выравнивания шестерни и скоростей вала. Со стороны внутренней блокирующее кольцо сделано с конической поверхностью. Это связано с тем, что данная деталь имеет прямое взаимодействие с фрикционным конусом шестерни. Извне шлицы присущи и блокирующему кольцу. С помощью такого рода шлицов производится скоропостижная блокировка включения муфты.

Синхронизатор коробки передач На поверхности торцевой у блокирующего кольца, со стороны, где расположена тупица существуют, как уже упоминалось, три паза с сухарями ступицы. Данные детали системы препятствуют тому, чтобы кольцо прокручивалось при соприкосновении с конусом фрикционным. Именно в данные детали упираются сухари. Размер такого рода пазов составляет значение, которое выше размера сухарей в полтора раза. В отдельных конструкционных моделях синхронизаторов происходит наоборот, так как выступы выполнены на самом блокирующем кольце, а уже в ступице находятся пазы.

Для того чтобы производить увеличение соприкасающейся поверхности, а также чтобы снизить усилие при переключении передач следует применять многоконусные синхронизаторы. Так, такие устройства имеют два и три конуса. Например, в синхронизаторе, который имеет три конуса, кроме того, что существует наружное блокирующее кольцо, существуют еще и промежуточные кольца, а также внутренние кольца. Для того, чтобы произвести предотвращение проворачивания непосредственно на самих кольцах сделаны определенные выступы, которые производят фиксацию в пазах шестерни, а также блокирующего кольца.

Исходя из вышеуказанного можно разобраться, что в синхронизаторе, который имеет три конуса существует и три поверхности трения: между внутренним кольцом и конусом шестерни, а также между промежуточным кольцом и внутренним кольцом, и между блокирующим кольцом и промежуточным кольцом. Напрямую в зависимости от конструктивной составной в одной коробке переключения передач могут сосуществовать синхронизаторы, которые имеют разное количество конусов.

2. Принцип работы синхронизатора КПП – что же происходит под капотом?

Синхронизатор В том положении, когда рычаг коробки переменных передач нейтрален, сами муфты устройства синхронизатора располагаются в положении среднем, поток мощности не передается вообще, а шестерни, которые находятся на валу ведомом вращаются свободно. При непосредственном переключении и включении передач вилка производите перемещение муфты синхронизатора из положения среднего в положение за направлением шестерни.

Помимо того, что сдвигается муфта, происходит сдвиг сухарей, который имеют прямое воздействие на блокирующее кольцо. Само кольцо прижимается к конусу шестерни. На самой же поверхности возникает сила трения, вследствие которой происходит проворачивание кольца аж до упора сухарей в пазах кольца. Важно знать, что в таком случае происходит ступор кольца именно от проворачивания. В данном положении блокирующее кольцо выполняет свою основную функцию – оно препятствует дальнейшему продвижению по оси вала муфты синхронизатора. Вследствие этого все торцы шлицев, которые располагаются на блокирующем кольце напрямую становятся против всех торцов шлицев муфты.

После всего этого, под определенным воздействием сил трения, собственно говоря, и происходит синхронизация скоростей ведомого вала и шестерни. После того как все скорости были уровнены, из-за нажима шлицев муфты происходит проворачивание блокирующего кольца в противоположную сторону. Посредством данной процедуры происходит снятие блокировки муфты, вследствие чего все шлицы муфты производят свободный проход для зацепление с шестерным венцом. После чего и происходит очень жесткое соединение вала вторичного коробки переменных передач и самой шестерни.

Несмотря на то, что процесс включения и переключения передачи, процесс синхронизации включает в себя огромное количество небольших процедур, проходят доли секунды, после чего устройство приводится в действие (включается скорость).

3. Синхронизатор КПП – поломки и замена.

Работа синхронизатора Важно заметить, что большинство неполадок, которые возникают в коробке переключения передач, вызваны проблемами с устройством сцепления. Основными отличительными характеристиками являются: работа системы с неточностью, запозданием, упрямством. Конечно же, само устройство синхронизатора не имеет и доли вины в этом. Так, первым делом необходимо обратиться в проверенную мастерскую. Помимо этого, можно произвести самостоятельную регулировку сцепления.

Но что же предпринять, если устройство сцепления находится в полном порядке? Нужно попробовать заострить внимание на следующих составных. При хрусте или непонятном для автомобилиста шуме происходит деформация блокирующего кольца. При тех же особенностях может произойти износ конической поверхности. Если выключение передач производится самопроизвольно, то скорее всего причина неисправности заключается в износе устройства шестерни. Помимо этого проблемы могут касаться муфты выключения. Если же происходит затрудненное переключение передач, значит произошел износ устройства синхронизатора.

Замена устройства синхронизатора в коробках переключения передач может выполнятся в несколько этапов. Первым делом следует снять саму коробку передач, после чего произвести ее полную очистку от грязевых волокон. После этого нужно снять кронштейн троса сцепления. Это производится в два хода: сначала нужно открутить 4 гайки, посредством которого закреплена крышка, и произвести снятие крышки. После этого необходимым действием будет снятие болта крепления вилки у пятой передачи. Необходимо включить ее, то есть муфту синхронизатора переместить вместе с вилкой вниз.

Важно делать это так, чтобы у муфты шлицы были в сцепке с шестерней. Вследствие проделанной процедуры возникает необходимость во включении третьей или четвертой передачи. После этого нужно снять гайку, которая крепит вал первичный. Чтобы произвести хотя бы минимальный сдвиг с места данной детали, нужно будет приложить огромное количество усилий, так как сама гайка была затянута с огромным моментом. Такую же процедуру нужно произвести с той гайкой, на которой крепится вторичный вал.

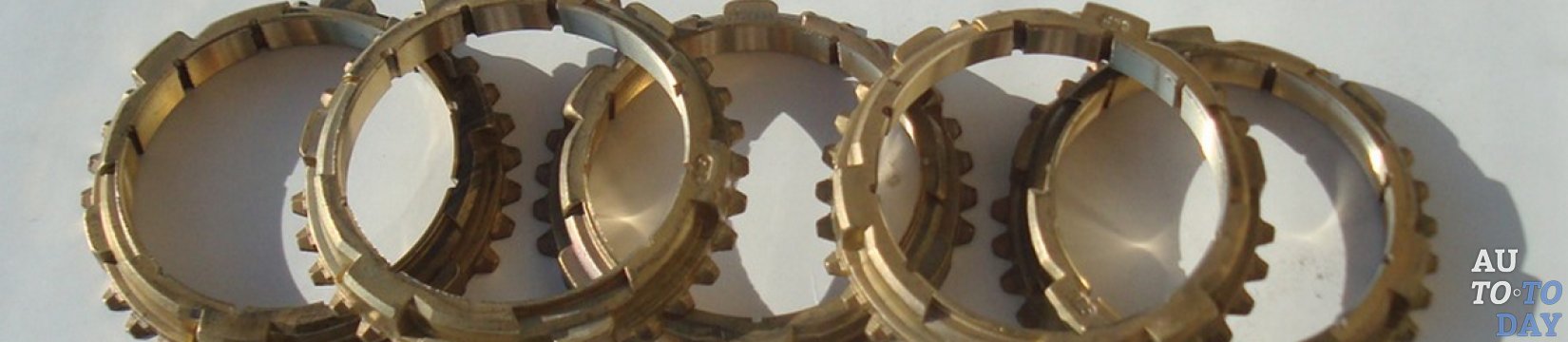

Блокирующие кольца В заключение всего необходимо приподнять шестерню ведомую у пятой передачи, вместе с вилкой вала вторичного и синхронизатором снять ее. Важно отметить, что процедуру нужно проводить под определенным контролем муфты, чтобы она не сошла со ступицы. Новый синхронизатор устанавливается в полностью обратном порядке, хотя может потребовать определенной внимательности и точной последовательности всех вышеуказанных рекомендованных действий.
