Крестовина карданного вала – подбираем по размерам

16807

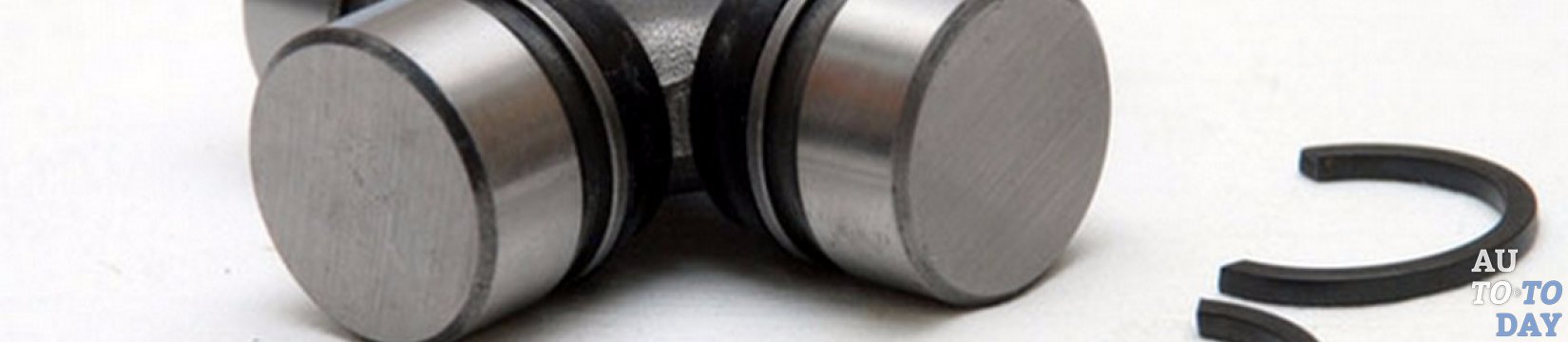

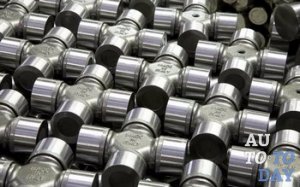

Крестовины карданного вала Крестовина карданного вала – это важнейший элемент кардана и один из самых надёжных элементов во всём автомобиле. Но даже такой надёжный элемент порой выходит из строя. При этом, в большинстве случаев, отремонтировать его нельзя и требуется полная замена. Но перед заменой обязательно нужно правильно подобрать новую крестовину, чтобы она подошла по размерам.

1. Крестовина карданного вала – что это и как узнать о поломке?

Подвижные соединения в конструкции автомобиля необходимы, так как положение осей валов в пространстве не всегда находится на одной прямой, и при движении постоянно меняется. Изменяется также и их межосевое расстояние в вертикальных и горизонтальных плоскостях. Принцип подобной конструкции был впервые описан итальянцем Дж. Карданом. Его работы стали основой для построения карданной передачи в трансмиссиях транспортных средств.

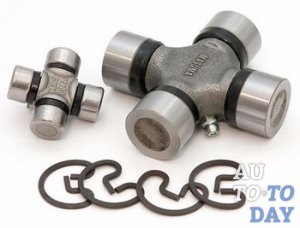

Крестовина карданного вала Карданное соединение передаёт крутящий момент от коробки передач к ведущему мосту, а крестовина карданного вала обеспечивает гибкое соединение двигателя транспортного средства и ведущего моста. Крестовина карданного вала – это центральный элемент кардана, который осуществляет функцию передачи крутящего момента от коробки передач на ведущие мосты при постоянных изменениях углов во время передвижения автомобиля за счёт подвижного соединения. То есть, крестовина заставляет крутиться сам карданный вал. Помимо этого, крестовина гасит динамические деформации, возникающие в карданном соединении. Конструктивно крестовина состоит из таких элементов:

1. Карданные валы.

2. Карданные шарниры.

3. Соединительные устройства.

4. Промежуточные опоры.

Крестовина представляет собой крестообразный шарнир, обеспечивающий соосность вращающихся соединений и соединяющий две вилки в составе карданного шарнира. Эти вилки крепятся к четырём шипам (концам) крестовины и одна из них имеет жёсткое соединение с трубой карданного вала. Шарниры двигаются за счёт игольчатых подшипников на шипах крестовины. Подшипники установлены в отверстиях на вилках и зафиксированы стопорными кольцами, предотвращая возможность смещения. Таким образом, крестовина конструктивно состоит из взаимно перпендикулярных осей, опирающихся на игольчатые подшипники, которые установлены на вилках карданного вала.

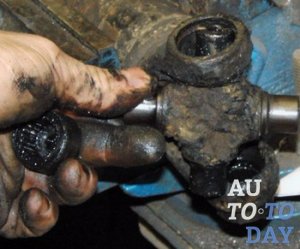

Замена крестовины Крестовина карданного вала выдерживает большие нагрузки, поэтому должна изготавливаться из качественных материалов. В качестве материалов для её изготовления используется легированная сталь, которая проходит термообработку. А для изготовления наружных подшипников и иголок применяют подшипниковую сталь, также проходящую необходимую термообработку. Чтобы обеспечить высокий уровень герметизации соединений, используют высококачественную резину, устойчивую к воздействию бензина и масла.

Линейные размеры крестовины карданного вала бывают разными и зависят от производителя автомобиля, его модели, габаритов, мощности двигателя (и, как следствие, значения крутящего момента) и т. д. Поэтому подбор по размерам крестовины карданного вала – это важнейший момент во время её замены. Крестовина карданного вала –очень простой, долговечный и надёжный компонент автомобиля, ресурс которого составляет до 500 тысяч километров (если при изготовлении использовались качественные материалы и не нарушались условия её эксплуатации). Кроме того, карданное соединение – это чуть ли не единственный способ передачи крутящего момента при отсутствии соосности в расположении валов. Главный недостаток крестовины – если между соединёнными валами возникает большой угол (превышающий 10 градусов), то вращение этих валов становится неравномерным, теряется мощность, растёт износ всех элементов соединения. Если угол между соединёнными деталями достигает значения больше 20 градусов, то для передачи крутящего момента используют промежуточный вал, который состоит из ШРУС (шарнир равных угловых скоростей), фланца и эластичной муфты.

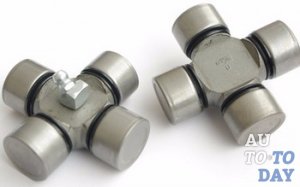

КрестовиныНесмотря на высокую надёжность крестовины, для автомобилиста очень важно знать, как следить за состоянием крестовины и как произвести её замену при необходимости.Это предотвратит попадание в неприятную ситуацию из-за непредвиденной поломки во время поездки. Ведь крестовина постоянно подвергается воздействию грязи, воды, песка, перепадам температур, и рано или поздно менять её придётся.

Предвестниками выхода крестовины из строя являются характерные стук, скрежет, скрип и треск в карданной коробке во время движения. Главная причина неисправностей – это износ подшипников крестовины или зазор в шарнире кардана. Кроме этого, на состояние крестовины влияет качество дорог, манера управления автомобилем. Самые опасные для крестовины – это поездки по пересечённой местности, вызывающие сильные нагрузки. А так как крестовина располагается близко к дорожному покрытию, то на неё постоянно воздействуют вода, грязь и пыль, что не добавляет времени к сроку её службы.

Ремонт крестовины нельзя откладывать, так как даже незначительная неисправность ухудшит работу всей системы, спровоцирует износ других элементов и может послужить причиной дорожно-транспортного происшествия.

2. Подбор по размерам крестовины карданного вала

Подбор крестовин по размерам Правильно осуществить подбор по размерам крестовины карданного вала – это важнейшее условие перед заменой износившегося или сломавшегося элемента. Правильное измерение старой крестовины – это залог успешной покупки новой. Лучший вариант – это приобрести точно такую же крестовину. Есть несколько правил для подбора крестовины по размерам:

1. Подбирать в первую очередь следует диаметр чашки крестовины.

2. Крестовины под вальцовку или с внешними кольцами дают возможность делать уступки по длине в меньшую сторону. Поэтому, если нужного размера в продаже нет, можно взять крестовину немного меньшего размера, но только чтобы эта разница была кратна двум (так под кольца можно будет подложить шайбы требуемой толщины).

3. Если чашка крестовины имеет меньший диаметр в посадочном месте, чем её внутренняя часть, то подбирать нужно строго по размерам, так как крестовина, скорее всего, становиться в распор.

3. Снятие крестовины карданного вала – проверяем её состояние визуально.

Чтобы продлить срок службы крестовины, да и самого карданного вала, её следует регулярно осматривать визуально, и оценивать степень исправности этого элемента. Также рекомендуется не реже одного раза на каждые десять тысяч километров смазывать крестовину специальной смазкой.

Замена крестовины кардана Для проведения осмотра крестовины карданного вала требуется смотровая яма либо подъёмник. Диагностика состояния крестовины карданного вала производится следующим образом: одной рукой берётся фланец, а другой – карданный вал и они вращаются в разные стороны. Если наблюдается люфт, то это свидетельствует о сильном износе деталей и потребности в их замене. Чтобы точно понять, можно ли просто заменить отдельные элементы или необходимо полностью поменять крестовину, её придётся полностью снять с автомобиля.

Снятие крестовины карданного вала происходит в такой последовательности:

1. Открутить болты кардана, которыми он крепиться к корпусу автомобиля, после чего его можно будет легко демонтировать.

2. Открутить гайки крепления карданного вала к хвосту заднего моста. При этом поставить необходимые метки для того, чтобы во время сборки кардана, смонтировать всё на место.

3. Разжать стопорное кольцо, используя пассатижи и снять крестовину карданного вала.

4. Повернуть кардан в такое положение, чтобы крестовина оказалась в висячем положении.

5. Выбить чашки крестовины, используя молоток и оправки.

6. Повернуть кардан, и извлечь чашки.

7. Окончательно демонтировать крестовину.

8. Прочистить проушины кардана от грязи и ржавчины, а также прочистить канавки для стопорных колец, чтобы подготовить место под замену крестовины.

4. Как заменить крестовину карданного вала – хватит ли своих сил?

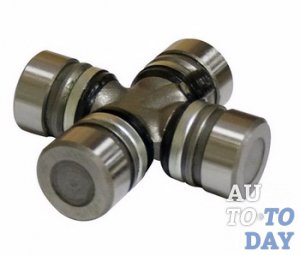

Крестовина кардана Такая деталь, как крестовина карданного вала, обычно, не подлежит ремонту и требует полной замены. Как заменить крестовину карданного вала? Для замены понадобятся такие запасные части:

1. Новая крестовина карданного вала.

2. Стопорные кольца.

3. Подвесной подшипник.

4. Новые крепёжные болты карданного вала.

5. Новые гайки карданного вала.

Среди инструментов необходимо будет предварительно подготовить:

1. Рожковые и торцовые ключи (размеров 12, 13 и 27).

2. Молоток.

3. Пассатижи.

4. Крестообразную отвёртку.

5. Наставку, изготовленную из мягкого метала.

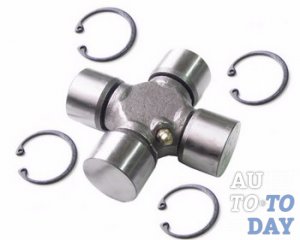

Крестовина кардана Для выполнения всех работ по замене крестовины понадобится либо подъёмник, либо смотровая яма. В смотровой яме выполнять все действия будет удобнее. В общем, процедура замены довольно проста в исполнении и проделать её самостоятельно несложно. Но, если автомобилист имеет недостаточно опыта в ремонте автомобиля или вовсе его не имеет, то правильное решение – обратиться на станцию технического обслуживания или попросить более опытного друга помочь.

Этапы процедуры замены крестовины:

1. Снять две чашки с двух сторон новой крестовины карданного вала.

2. Установить новую крестовину в проушины карданного вала.

3. Одеть чашки крестовины обратно. Делать это нужно предельно аккуратно, чтобы не рассыпать иголки из чашки.

4. Сжимать чашку наставкой из мягкого металла, пока не образуется канавка для стопорного кольца.

5. Вставить стопорное кольцо и аккуратно перевернуть кардан, устанавливая его на место.

6. Зафиксировать все соединения при помощи крепёжных болтов и гаек.
