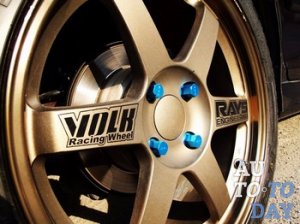

Диски Здавствуйте, наши постоянные читатели и гости сайта! В последние десятилетие модным стало устанавливать на автомобили литые или кованные диски, что не только меняет внешний вид машины, но еще может повлиять на сам процесс управления. Главное, что б подобное влияние было положительным, в противном же случае, гарантировать полную безопасность на дороге будет сложно. Для избежания неприятностей, при установке новых дисков, автолюбителям следует учитывать понятие «вылета диска». О том, что это значит и как избежать отрицательного эффекта после монтажа, мы Вам сегодня расскажем.

1. Что такое вылет диска? Возможные отклонения вылета.

Один из самых важныъх параметров автомобильного диска — это его «вылет». Согласитесь, ведь в случае, когда геометрические показатели диска не будут соответствовать количеству болтовых отверстий (расстоянию между ними), нужному диаметру, то установить его на автомобиль будет не возможно. Иными словами, под понятием «вылета» имеют ввиду расстояние (измеряется в мм.) между двумя плоскостями: приложения диска к ступице и вертикальной симметрии колеса. Для обозначения этого показателя чаще всего используют маркировки Deport, Offset и Et. Иногда, бывает, что диск имеет небольшое отклонение вылета (в сравнении со штатными параметрами), тогда он устанавливается на ступицу, но перед этим следует разобраться чем грозит применение таких дисков. Для начала, проводят расчет с помощью формулы ET=A-B/2, в которой А — это расстояние между плоскостью соприкосновения диска со ступицей и внутренней плоскостью; а В — общая ширина диска.

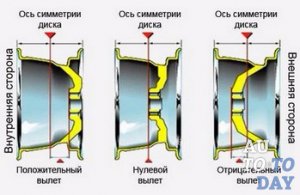

Вылет диска Проведя соответствующие расчеты, Вы заметите, что вылет может быть нулевым, положительным или отрицательным. Нулевой вылет характеризуется соответствием размеров воображаемой плоскости диска, которая проходит по средине его обода и привалочной плоскостью при монтаже на ступицу. Некоторые автолюбители недостатком такого вылета считают довольно частое цепляние передних колес (в крайних положениях) за брызговики внутри арки. «Положительным вылетом» называют ситуацию, когда привалочная плоскость диска смещается от средины его ширины назад. Визуально такой вылет можно заметить посмотрев на ступицу, которая будет сильнее выступать наружу. Отрицательный вылет диска характеризуется переходом привалочной плоскости за воображаемую, тогда снаружи выглядит так, как будто ступица вдавленная во внутренний объем диска.

Не следует также забывать, что вылет дисков прямо влияет на ширину колесной базы, от чего зависит расстояние колес (по ширине) на одной оси. Поэтому, устанавливать колеса с нештатным вылетом не рекомендуется. Так, например, при уменьшении вылета устойчивость автомобиля значительно повышается, но вместе с этим увеличивается нагрузка на подвеску и подшипники ступиц.

2. Почему для разных комплектаций автомобилей делают разные запчасти.

Вылет диска Наверное, многие из Вас задаются вопросом что означает понятие «штатный» и почему его так важно учитывать при выборе деталей автомобиля? На самом деле, тут все просто. В наше время существует множество марок и моделей транспортных средств, между которыми существуют значительные отличия, ведь в процессе конструирования каждой машины специалисты учитывают целый ряд параметров, после чего определяются требования к той или иной детали (в том числе и к подвеске). Очень часто встречаются случаи, когда одинаковые по комплектации автомобили одной модели, которые отличаются лишь двигателем, имеют разный набор деталей подвески (рычаги, шаровые опоры, наконечники рулевые тяги, присутствующие в местах соединения узлов сайлентблоки).

Каждая деталь, подходящая под конкретный автомобиль будет считаться для него штатной, тоесть предусмотренной заводом — изготовителем. Давайте разберемся почему, например, характеристики деталей подвески зависят от двигателя машины. Не секрет, что моторы друг от друга отличаются весом и дело тут не только в размерах автомобиля, но углубляться в параметры различных двигателей мы сейчас не будем и вернемся к вопросу деталей подвески. Если учитывать, что для разных моторов, требуется разная сила (а возможно и вектор приложения этой силы), которая будет действовать на отдельные узлы подвески, думаю, станет понятно почему приходится применять подвески разных конструкций.

Вылет диска Как мы знаем, главной функцией любой подвески является обеспечение максимальной надежности узла, сохраняя при этом управляемость и комфорт при движении автомобиля. Также, желательно, что б затраты на производство были минимальными, исходя из чего, в последнее время, стала заметной тенденция к уменьшению запаса прочности в основных автомобильных узлах (в том числе и в подвеске) путем более точных расчетах при конструировании. Если раньше можно было без проблем переделать или заменить некоторые детали на свое усмотрение, то сейчас подобная тенденция существенно снижает возможности самостоятельного тюнинга, что в равной степени касается как двигателей так и подвесок.

Выбирая диски на свой автомобиль необходимо считаться с особенностями его конструкции, а при установке особое внимание надо уделить вылету, так как даже незначительное отклонение от заданной производителем величины повлияет на работу всех узлов подвески, заставляя ее работать практически на грани возможностей. В лучшем случае, Вам довольно быстро придется менять все детали, в худшем — элементы подвески могут выйти из строя в процессе движения автомобиля, а к чему это приведет, думаю, объяснять не надо.

Конечно, существует множество вариантов величины вылета и подобрать диски идеально подходящие вашей машине может оказаться довольно сложно, но пренебрегать требованиями авто производителя я бы категорически не рекомендовала.

3. Какие силы действуют на детали подвески.

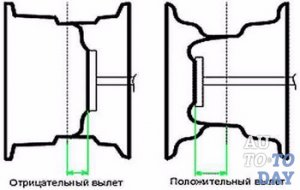

Положительный и отрицательный вылет Во время работы машины на все ее детали влияют некие силы, из-за которых, со временем, приводится производить их замену. Не исключение, в этом плане, становят и элементы подвески. Давайте теперь разберемся, что же именно имеет влияние на ее работу.

Как мы уже знаем, для разных автомобилей чаще всего требуются подвески различных конструкций и описывать сейчас работу каждой из них очень долго и утомительно. Поэтому, силы, действующие на детали подвески, мы рассмотрим на примере упрощенного ее варианта, где крепление ступицы к кузову происходит с помощью одного поперечного рычага и стойки с амортизатором.

Не сложно догадаться, что наличие в автомобиле четырех колес позволяет равномерно распределить между ними всю его массу, при чем сила, которая действует на каждое колесо в отдельности направлена от поверхности нахождения автомобиля. При этом точкой приложения такой силы выступает центр пятна, образующиеся при контакте автомобильной шины с дорожным покрытием. Когда углы развал — схождения в норме, колеса нормально отбалансированны и подвеска полностью исправна, центр контактного пятна находится на оси симметрии колеса (по ширине). Точно также, в норме, опускаются стойки амортизаторов с креплениями наконечников (рулевых тяг) на них.

Диски Исходя из этого, приходящаяся на любое из колес автомобиля, сила, равная доле его массы, направляется от земли, а точка ее приложения соответствует центру симметрии колес по ширине. Что касается подвески, то ее конструкция позволяет описанной силе воздействовать на рычаг (происходит растяжение), стойку с амортизатором (происходит сжатие) и подшипник. При разработке узлов подвески автомобиля, в частности рычага, стойки амортизатора, наконечников рулевых тяг, ступицы, шаровой опоры все эти моменты учитываются конструктором и, конечно, некий запас прочности все же закладывается, но в последнее время, в целях экономии, к сожалению, заметна тенденция к его уменьшению.

4. Что происходит при изменении расчетного вылета диска?

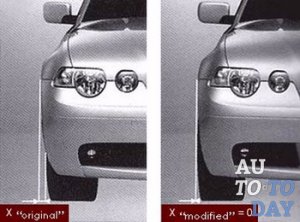

Как уже говорилось, менять штатный вылет диска очень нежелательно, так как это влияет на работу всех узлов и элементов подвески. Измененный угол вылета меняет расположение оси диска относительно ступицы. При увеличении вылета, колесо, образно говоря, «садится» на ступицу немного глубже, сужая тем самым колесную базу. Уменьшение вылета диска способствует расширению колии (колесной базы), что внешне проявляется в выносе колеса наружу. Чем вылет меньше, тем большей становится нагрузка крутящего момента на подшипник. В результате, монтаж таких дисков, скорее всего, повлечет за собой большую нагрузку на элементы подвески, что в конечном итоге приведет к быстрому их износу.

Диски Помните! Любое изменение вылета диска (как в одну, так и в другую сторону) — это, в первую очередь, смещение центральной дисковой оси, что в свою очередь способствует изменению положения рулевой оси. Рулевая ось отвечает за поворот руля, чем обеспечивает управление автомобилем. Смещение этой оси ведет к изменению предусмотренного производителем выворота руля и способствует более быстрому износу резины (колеса больше трутся об асфальт). Исходя из этого, нетрудно понять, что отклонение вылета может отрицательно повлиять на безопасность дорожного движения.

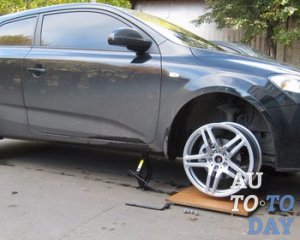

Часто, в процессе установки колес с несоответствующим вылетом, не возникает никаких проблем, однако, это совсем не значит, что все нормально и нет препятствий для безопасной эксплуатации автомобиля. Конечно, установить понравившийся и слегка неподходящий вашей машине диск можно, главное не забыть при этом одновременно использовать колесные проставки.
