Вариатор: плюсы и минусы

5998

Вариатор при первом впечатлении с лёгкостью и не кривя душой можно назвать идеальной коробкой переключения передач. Водители автомобилей на вариаторе могут даже кичиться тем, что в их автомобилях стоит бесступенчатая коробка. Сколько-сколько Вы говорите в Вашем автомобиле передач? Шесть? Восемь? А у меня – бесконечность, ведь вариатор не имеет ступеней.

Что ещё, казалось бы так, нужно обычному автомобилисту? Вариатор держит мотор в тонусе всегда, когда это необходимо, благодаря поддержанию оптимальных передаточных чисел, что обеспечивает хорошую динамику и превосходную экономичность топлива.

Принцип работы

В зависимости от конструктивных различий и устройства вариаторные коробки передач можно разделит на несколько типов: тороидальные, клиноременные, цепные и другие приводы. Наиболее распространённым типом вариаторной коробки передач является клиноременной на основе шкивов с переменным диаметром. О таком вариаторе и пойдёт далее речь.

Для того, чтобы понять устройство вариатора, представим две идентичные трубки, которые находятся на небольшом расстоянии параллельно друг напротив друга. Когда их стянем резинкой и начнём крутить какую-либо из них, то вращение придастся и второй, причём с той же скоростью, что и первой. Но если одну трубку заменить на другую большего диаметра, то скорость их вращения относительно друг друга будет другой: скорость вращения большей трубки будет существенно ниже чем у параллельной меньшего диаметра.

Принцип работы вариаторной коробки идентичен, только цилиндры имеют постоянно изменяющийся диаметр. В состав вариатора входит шкивы конусовидной формы, которые направлены друг к другу вершинами, а между ними зажат ремень специальной клиновидной формы. Конусы, попарно двигаясь друг к другу и обратно, изменяют диаметр рабочей поверхности шкивов. При раздвижении конусов, ремень, что обращён рёбрами к ним, провалится в середину шкива и будет огибать его по радиусу меньшего размера. В случае движения конусов навстречу друг другу, огибание шкива ремнём будет происходить наоборот по большему радиусу.

Управление шкивами происходит под строгим контролем гидравлической системы, которая следит за синхронным сближением конусов одного шкива и расхождением в другом. Один шкив располагается на ведущем валу, который идёт от двигателя, а второй прикреплён к ведомому, который идёт уже к колёсам. Благодаря такому расположению шкивов, передаточное отношение налаживается в широчайшем диапазоне.

Что бы осуществить движение назад в автомобиле с вариатором, в нём находится специальный узел, меняющий направление вращения выходного вала. Таким узлом может служить планетарная передача.

Основные преимущества и недостатки

Вариатор обладает существенными преимуществами, что продвинуло эту бесступенчатую трансмиссию на уровень оснащения автомобилей на ровне с автоматом. Рассмотрим их:

- автомобиль на вариаторе разгоняется очень плавно, ибо эта коробка передач лишена каких-либо скачков и рывков в илу своей конструкции;

- разгон на вариаторе происходит быстрее, так как на переключение скоростей абсолютно не затрачивается время.

- автомобили с вариатором, в отличие от автомобилей с механической коробкой передач, плавно трогаются с места и не глохнут на светофорах или подъёмах;

- наличие всего двух педалей и лёгкость управления;

- даже разгоняясь, вариатор не производит много шума;

- вариатор более экономичен по расходу топлива нежели другие коробки передач. Это обусловлено его возможностью динамического разгона и плавного хода;

- вариатор – самая экологичная трансмиссия, так как не задымляет настолько сильно атмосферу, как его оппоненты МКПП и АКПП.

Но не всё так сладко, как может показаться. И вариатор может предоставить хлопоты водителям:

- машина на бесступенчатой трансмиссии не способна долгое время передвигаться на высоких оборотах;

- вариатор очень требователен к замене масла, поэтому за этим следует тщательно приглядывать и менять его каждые 20-30 тысяч километров, как минимум;

- вариатор также требует заливать в него определённую жидкость для корректной работы ремня коробки. А найти её достаточно непросто и стоит она недёшево;

- грубая и небрежная эксплуатация вариатора ведёт к его быстрой поломке. Нельзя его насиловать так, как, допустим, механическую коробку передач;

- ремонт вариатора достаточно дорогостоящий и сложный;

- выход из строя хотя-бы одного малейшего датчика может пагубно отразиться на работе всего вариатора.

Основные неисправности

Вариатор подвержен поломкам, в большей или меньшей степени как и другие типы трансмиссий. Причин для появления их может быть множество: это и халатность по отношению к своей машине во время движения, и просрочке замены масла, и несвоевременное проведение технического обслуживания. Так как вариатор нынче, хоть и уже достаточно встречающееся явление, но это новинка автомобильного мира и это касается также и Украины. Поэтому продиагностировать и устранить неисправность способны далеко не все автосервисы. Наилучшим вариантом будет определение признаков неисправностей на максимально ранних стадиях, ибо в противном случае дорогостоящего ремонта коробки Вам не избежать.

Возглавляющей в списке неисправностей бесступенчатой коробки передач является поломка связанная с повреждением ремня вариатора. Первопричиной для этого может служить экстренное торможение на большой скорости. В таком случае ремень переходит в аварийное положение, в следствии чего появляется на нём множество зазубрин. Систематическое повторение подобных или иных «стрессовых ситуаций» может в конце концов привести к разрыву ремня.

Сбои работы узловой электроники так же влекут за собой всякого рода проблемы с вариатором. Неполадки электроники возникают в следствии нарушения контактов в клеммах. Также к этому пункту можно отнести и повреждение жгута электропроводки. Если Вы заметили в положении нейтрали своеобразные раскачивания, то не затягивайте с этим. Ведь это может служить причиной возникновения проблем с электроникой вариатора.

Причиной неисправностей в работе ЭБУ вариатора, муфты переднего хода или гидротрансформатора могут являться проблемы при трогании машины с места или возникшие сложности при переключении передач до самого конца. Если при переключении селектора прослушиваются удары, то это свидетельствует о перебоях с давлением в вариаторной магистрали.

Также о неисправности работы вариатора свидетельствует и появление в салоне автомобиля запаха горелого масла. Если Вы ощутили этот запах, то проверьте уровень масла и его состояние. Если же кроме этого присутствует и появление дыма, а масло стало более тёмным, то это свидетельствует об определённых проблемах с вариатором.

История появления и внедрения в автомобили

Первейшим серийным автомобилем, оборудованным вариатором, можно считать по праву DAF 600. Автомобиль, который сошёл в первый раз с конвейера ещё в далёком 1958 году. Эта машина была достаточно не плохим вариантом для передвижения, но завоевать сердца автолюбителей так и не смогла и была снята с производства.

Далее целых 13 лет не выпускались автомобили с вариаторной коробкой передач. И о чудо! В 1972 году свет Volvo 343! Достойный автомобиль и очень прекрасный для своего времени с богатейшим оснащением.

Но главным его недостатком оказался именно вариатор. Вся проблема заключалась в бракованных клиновидных ремнях коробки с ограниченным ресурсом. Но выпуск модели компания сворачивать не собиралась и поэтому на конструкторов была возложена задача поиска альтернативы клиновидному ремню.

И в Volvo решение всё же было найдено братьями Ван Дорн. Они предложили идею использования ремня, состоящего из наборных пластин, которые бы толкали муфту вместо того, чтобы крутить её. Подобного решения не поддержала компания Audi. Её инженеры предложили попросту заменить ремень на цепь. Эти наработки были использованы уже в автомобиле AUDI A6.

А теперь хотим предложить Вам краткую хронологию инновационного развития вариатора: 1490 год – гений эпохи возрождения Леонардо да Винчи опубликовал свои наработки бесступенчатой трансмиссии. Конечно в то время автомобилей не было и в помине, но всё же.

1886 год – подача первого патента на тороидальную CVT.

1935 год - Dodge патентует тороидальный вариатор в США.

1939 год – свет увидела коробка автомат, в основе которой лежит планетарная система передач.

1958 год - Daf выпускает первый серийный автомобиль, оснащённый вариаторной коробкой передач.

1972 год - Volvo 343 достаточно удачное серийное производство автомобилей с вариатором.

1989 год - Subaru Justy GL – первое полноценное производство автомобилей на вариаторе в Америке.

2002 – дебют Saturn на коробке вариатор.

2002 – Ваз 2112 оснастили вариатором на замену механике.

2014 – рынок автомобилей на CVT приближается в количественном соотношении к автомобилям на автомате.

Отличия от других видов трансмиссий

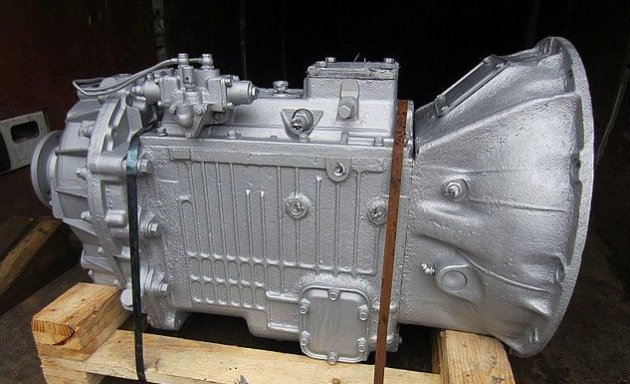

Механическая коробка

Начнём с самой популярной трансмиссии, то есть механической. Возраст этого ветерана насчитывает уже более века. Но за этот период она изменялась множество раз, дойдя до сегодняшнего времени в лучшем её проявлении.

Коробка вместе с двигателем расположены под капотом автомобиля, а между ними находится узел сцепления. При выжимании водителем педали сцепления, происходит механическое разъединение двигателя и коробки передач, в этот момент и выбирается необходимая для включения передача. Рекомендовано производить «разъединение» МКПП и мотора также во время торможения и при парковании.

Расположение двигателя в автомобилях с задним приводом – продольное. МКПП в таком случае состоит из трёх валов: ведущего, промежуточного и ведомого. Автомобили с передним приводом оснащаются поперечным расположением двигателя, а коробка в свою очередь имеет только два вала: входящий и выходящий. Это и приводит к различной работе трансмиссии, но это не влияет на функции, они остаются неизменными.

Коробка автомат

Переключение передач в классическом автомате контролируется гидроблоком, которым в современных автомобилях управляет электроника. Поэтому при помощи АКПП можно использовать различные режимы езды: экономичный, обычный и спортивный. В более «навороченных» автоматических коробках бывает ещё полно всевозможных режимов, которые так и остаются не познанными автомобилистами

Классические автоматы отличаются хорошей надёжностью настолько, что выдерживают пробег в 400 тысяч километров без особых вмешательств в конструкцию коробки. Главное аккуратно эксплуатировать коробку и не «жечь» её на резких стартах со светофоров, а также вовремя заливать в агрегат качественное масло.

Многие современные АКПП позволяют переключать передачи в ручном режиме.

Роботизированная коробка передач («робот»)

Коробка «робот» - это механическая коробка, в которой передачи переключаются электроникой. Как и в случае с автоматом, в автомобиле с роботом присутствуют две педали, но присутствует сцепление, но в отличии от АКПП, гидротрансформатора здесь нет.

Робот характерен наличием существенных толчков при переключениях передач, особенно на малых скоростях, в отличие от АКПП и тем более вариатора, который плавнее чем все остальные коробки.

Достаточно недавно в продажу стали поступать автомобили, оснащённые роботизированной коробкой с двумя сцеплениями. Одно из сцеплений отвечает за переключение чётных передач, второе – нечётных. В данном случае передачи переключаются за доли секунды, что разительно отличает эту коробку от обычного робота, в котором задержки могут достигать и трёх секунд. Данный тип трансмиссии впитал в себя экономичность и динамичность работы механики и удобство автомата.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Была ли эта статья полезна?


Комментарии 1
Маргорита Беловолова 2015-07-07
Если мы будем менять масло и обязательно фильтр каждые 50 тыс. км., то есть огромный шанс проехать на вариаторе 200 тыс. км. до ремонта (при таком пробеге обычно ломаются обычные автоматы),
у вариатора в этом случае экономия топлива составит уже 4000 литров или 80 тыс. руб. (из которых мы потратим 45 тыс. руб. на три замены масла с фильтрами) и останется 35 тыс. руб. на ремонт вариатора, т.к. при 200 тыс. км. сломается и вариатор и АКПП (ремонт которой на 30-35 тыс. руб. дешевле вариатора
