Как создать багги своими руками?

Если вы решили сделать своими руками багги, то должны знать, что есть две разновидности чертежей: спортивные (гоночные) и туристические. При сборке конструкции не забывайте о том, что должны соблюдаться определенные пропорции, детали должны соответствовать одна другой по размеру, весу, нагрузке и т.д. Собранная собственноручно машина должна быть легкой (около 300 кг).

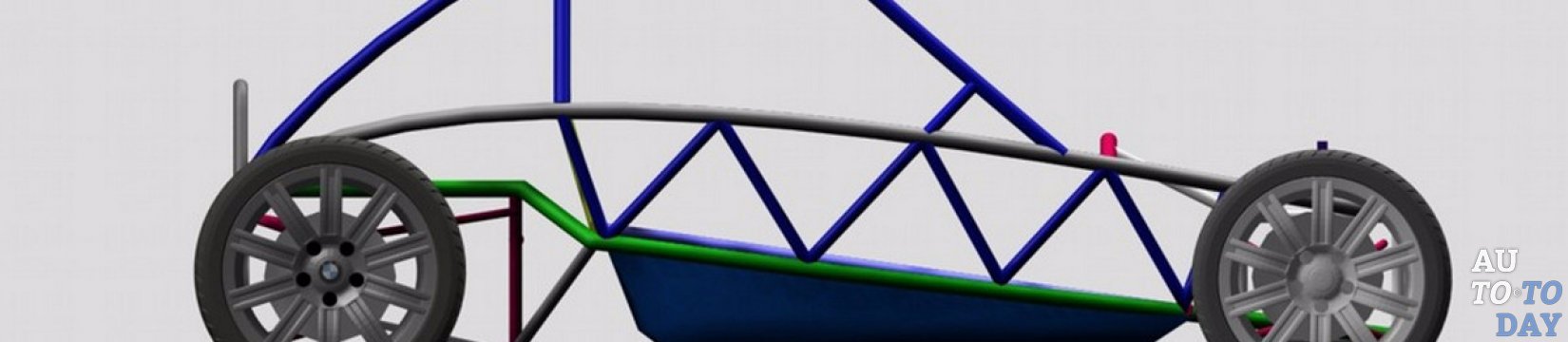

Гоночная модель должна обладать усиленной рамой из труб. Надежный каркас обязан защищать водителя в случае столкновений или переворота на сложных дистанциях. Такую машину делают одноместной. Туристический багги «одевается» в корпус и имеет два посадочных места.

Какой инструмент нам понадобится

Прежде чем начать сборку багги в домашних условиях, нужно приготовить все необходимое. Вам в работе понадобится набор инструментов:

• Сварка (для первоначального схватывания элементов каркаса и окончательного приваривания труб). Помните! При сварочных работах возникает напряжение металла. Поэтому следите, чтобы каркас не повело.

• Болгарка (трубы понадобится обрезать, а края выравнивать под сварочные работы).

• Трубогиб (они бывают разные и по цене, и по объему работ, которые могут выполнить: ручной, ручной гидравлический, электрогидравлический, электрический). Трубы придется гнуть в разных местах, согласно чертежу.

• Дрель.

• Бруски и обрезки досок (для приподнятия или фиксации разных элементов во время конструирования).

• Фрезерный станок.

• Коронка по металлу.

Материал для каркаса:

• Трубы (примерно 50 м трубы, диаметр 40 мм, толщина стенки 3 мм). Трубы могут шовные или бесшовные.

Что берем за основу

Самому собрать багги можно, взяв за основу несущую раму мотоцикла, «Оки», «Запорожца», «Нивы» или ВАЗа. Вам нужен кузов, рама, колеса, бак для топлива, двигатель, тормозная система, амортизатор, выхлопная труба, воздушный фильтр, руль (можно взять от гоночного карта), посадочное место (желательно оборудовать подголовником). Это далеко не полный список всего необходимого.

В самодельной модели багги не будет капота, багажника, дверей. Лобовое стекло вам заменит металлическая мелкая сетка.

Багги из мотоцикла

Если взять за основу старенький мотоцикл ИЖ или Урал, то в результате сборки может получиться компактный багги в 300 кг, который сможет колесить по бездорожью со скоростью 80 км/час. Для сборки багги вам потребуется двигатель от мотоцикла (правда, это несколько шумный вариант) и детали от малолитражек.

«Ока» – неплохой донор для багги

«Ока» – очень выгодный донор для багги. Двигатель «Оки» с жидкостным охлаждением, и потому защищен от перегрева, ступицы имеют небольшой вес, рулевая рейка с достаточным запасом прочности. Для вашего багги подойдет тормозная система и амортизаторы от «Оки».

Сиденье от «Оки» подойдет только экстремалам (оно слишком жесткое). Лучше всего поискать на разборке сидение с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике – это защита ваших шейных позвонков во время заезда по бездорожью. Багги на основе «Оки» характеризуется большой проходимостью.

«Запорожец» для багги, готовый вариант

Если брать за основу «Запорожец», то это получится готовая заднемоторная модель. Двигатель нужно закрепить задом наперед (это улучшит его охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Привод переключения передач переделайте (поскольку шток КПП разворачивается к заднему бамперу от водителя – а это усложняет систему кулис).

Сделать багги из ВАЗа

Если вы боитесь проблем с электроникой, то лучше взять за основу карбюраторный ВАЗ. Мотор, как и на всех багги, крепится за водителем сзади. На задние колеса для привода используются передние полуоси и ступицы ВАЗа. Полуоси крепятся к обрезанному мосту от ВАЗ 2106.

Цапфы на заднем мосту фиксируют без возможности поворачивать. А передние – как на автомобиле. Дифференциал блокируют (для равномерной передачи на мосты крутящего момента). Если взять передние стойки с пружинами от 41-го «Москвича», то повысится жесткость задней подвески. Верхнюю часть каркаса багги потребуется сварить из водопроводных бесшовных труб (сечение 30 – 50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги в качестве транспорта на рыбалку или в лес, то за основу можно взять «Ниву». На базе «Нивы» можно соорудить полноприводный багги. В качестве подвески берут обе передние подвески от «Нивы» (вся передняя подвеска в сборе весит 130 кг). На переваренные диски от «Нивы» ставят уазовские шины. Для увеличения хода можно максимально удлинить рычаги подвески (колея может увеличиться до 1550 мм).

Выбираем подвеску

Независимая подвеска – это великолепный вариант для багги. Рычаги подойдут продольные и поперечные (можно взять переднюю подвеску с японских легковушек). Это треугольный рычаг: одна его сторона крепится поперек машины через один сайлент-блок, а вторая служит укосиной, которая берет на себя нагрузки. На спортивных багги рекомендуется ставить подвеску с одним продольным рычагом. Этот вариант самый простой и легкий. С такой подвеской крен кузова сведет к минимуму, а вес машинки равномерно распределяется.

В независимой подвеске свечного типа упругим элементом выступает пружина, которая перемещается вдоль вертикальных направляющих на концах балки моста. Если на ведущих колесах багги стоит независимая подвеска, то карданное сочленение используется для передачи крутящего момента от главной передачи к колесам. Наиболее часто используется кардан с двумя шарнирами. На более простые конструкции в полуосях ставят один карданный шарнир.

Передняя

Переднюю подвеску багги лучше всего сделать в виде буквы «А» на длинных поперечных рычагах. Именно эта конструкция дает большой ход колесам и позволяет изменять угол наклона пружины с амортизатором (таким образом, регулируется жесткость подвески).

При сборке маятникового рычага обратите внимание на материал и качество сварочных швов, потому как на эту деталь предстоят очень большие нагрузки. Рычаги рассчитывайте на максимальную ширину основания буквы «А» (это продлит жизнь сайлент-блоков). Ширина рычага не должна мешать повороту колеса. Недостаток конструкции в том, что ход пальца нижней шаровой опоры в своем гнезде ограничен (вверх или вниз, он будет не в том месте, где хотелось бы).

Задняя

Для задней подвески багги выбираем продольный рычаг, который удерживает колесо от смещения (колесо на кардане сидит жестко). Правда, есть один изъян: развал колеса меняется в худшую сторону.

Для достижения устойчивости в движении нужны переменные значения угла наклона колес. Рычаги позволят перемещение в двух плоскостях. Если на задней оси стоит такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске через центр кардана полуоси будет проходить ось качания рычага, то отпадает необходимость устанавливать у ступицы колеса второй кардан.
