Замена вилки сцепления своими руками

21 Марта 2016

Вилка сцепления Необходимость в замене вилки сцепления автомобиля возникает не так уж и часто. Однако, если эта, казалось бы, совсем незначительная деталь выходит из строя, движение автомобиля буквально парализуется. Ведь вилка сцепления – это один из важных элементов трансмиссии, и если он не может полноценно выполнять возложенные на него функции, на ведущие колеса от двигателя не будет передаваться крутящий момент и, как следствие, автомобиль не будет ехать. По этой причине, даже такую незначительную поломку приходится устранять максимально оперативно. Благо, сделать это можно в домашних условиях и без помощи специалистов.

1. Что собой представляет вилка сцепления, и какую роль она играет в работоспособности трансмиссии автомобиля?

Прежде чем перейти непосредственно к вилке сцепления, логично будет ознакомиться с тем, что такое сам механизм сцепления и какую роль в функционировании автомобиля он выполняет вместе со своей вилкой.

Вилка сцепления

Главная роль сцепления – это обеспечение кратковременного рассоединения двигателя и трансмиссии, а также обратного их соединения во время переключения передач. Но кроме этого, на сцепление возлагается еще одна очень важная задача: обеспечение элементам трансмиссии плавности в работе и оберегание их от излишних нагрузок, а также от колебаний. Несложно догадаться, что все элементы сцепления располагаются непосредственно между автомобильным мотором и его коробкой передач.

Существует несколько разновидностей сцепления, которые появлялись и модифицировались одновременно с развитием автопрома. Сегодня в автомобилях можно встретить три вида сцепления:

1. Фрикционное, в котором крутящий момент от двигателя передается на колеса благодаря силе трения. Данный вид, в свою очередь, делится на однодисковое, двухдисковое и многодисковое фрикционное сцепление. Чаще всего встречается на современных авто.

2. Гидравлическое, в котором работу элементов обеспечивает поток жидкости.

3. Электромагнитное, для функционирования которого используется магнитное поле.

Как уже говорилось, большинство современных автомобилей оснащены однодисковым сцеплением. Его конструкция включает в себя следующий перечень элементов:

- маховик;

- нажимной (ведущий) и ведомый диск;

- выжимной подшипник и его муфта;

- диафрагменная пружина;

- вилка.

Вилка сцепленияid:14119 сути, такой тип сцепления постоянно находится в активированном состоянии. Его функционирование обеспечивается благодаря отдельному приводу. Весь принцип работы этого механизма заключается в следующем:

1. Когда водитель в салоне автомобиля нажимает на педаль сцепления, от нее передается эффект на привод сцепления, который перемещает вилку данного механизма.

2. В свою очередь, интересующая нас вилка воздействует на выжимной подшипник сцепления. Благодаря этому подшипник немного смещается и воздействует на лепестки диафрагменной пружины нажимного диска.

3. В результате лепестки пружины прогибаются к маховику, и ее наружный край отходит от нажимного диска, тем самым давая ему свободу. Одновременно с этим «отжимание» нажимного диска происходит и благодаря тангенциальным пружинам.

4. В результате прекращается передача крутящего момента.

5. Когда же водитель опять отпускает педаль сцепления, посредством срабатывания диафрагменной пружины нажимной и ведомый диски обратно смыкаются между собой, а также пружина обратно устанавливает контакт с маховиком. Передача крутящего момента на коробку передач восстанавливается.

Вилки сцепления Из данного описания процесса функционирования механизма сцепления, работа его вилки становится достаточно понятной. Данная деталь играет самую важную роль во включении и выключении сцепления между двигателем и трансмиссией, то есть образования свободного пространства между нажимным и ведомым дисками. Это нужно для того, чтобы полностью отключить КПП от автомобильного мотора.

Если речь идет о механической коробке передач, то ее функционирование становится вообще невозможным без наличия исправной вилки сцепления. В частности, благодаря ей:

1. Запускается весь многоструктурный механизм переключения передач автомобиля.

2. Автомобиль может оставаться в неподвижном состоянии даже при работающем моторе и без включения нейтральной передачи.

3. Повышается маневренность автомобиля при езде на невысоких скоростях.

Можем резюмировать, что без вилки механизм сцепления не может функционировать, поскольку эта деталь является включателем и выключателем. Благодаря ей водитель может управлять работой двигателя и обеспечивать ему оптимальные режимы функционирования.

2. Как определить неисправность вилки сцепления и выяснить причины их появления?

Вилка сцепления Если сцепление автомобиля начинает работать неудовлетворительно, плохо отзываться на нажатие педали – скорее всего, поломка произошла с одним из ее механизмов, и вероятнее всего, это вилка. Чтобы хоть как-то устранить подобную неисправность, некоторые автолюбители умудряются осуществлять так называемую регулировку свободного хода вилки. Благодаря этому на некоторое время нормальная работа сцепления возобновляется, но подобной процедуры обычно надолго не хватает, неисправности в работе сцепления проявляются и дальше.

Если при этом от механизма сцепления не доносятся никакие посторонние звуки, то, скорее всего, виновницей возникшей ситуации является вилка. Если в процессе очень интенсивной эксплуатации сцепления на ней появилась трещина, это могло вызвать ее дополнительную деформацию. Как результат, вырос свободный ход этой детали, плохо стали включаться передачи. При этом педаль сцепления может буквально проваливаться в пол, не давая никакого результата и не воздействуя на привод сцепления. Чтобы проверить, действительно ли перебои и неисправности в работе сцепления автомобиля были вызваны неисправностью вилки, необходимо осуществить внимательный осмотр данного механизма. Для этого необходимо:

1. Загнать автомобиль на смотровую яму.

2. Сдвинуть из-под низа автомобиля защитный пыльник, благодаря которому и закрывается вилка сцепления.

3. Используя фонарик, внимательно осмотреть вилку на предмет наличия на ней трещин. Если они действительно имеются, то увидеть их будет нетрудно. Зачастую трещины появляются на той части детали, где она переходит в ровную плоскость.

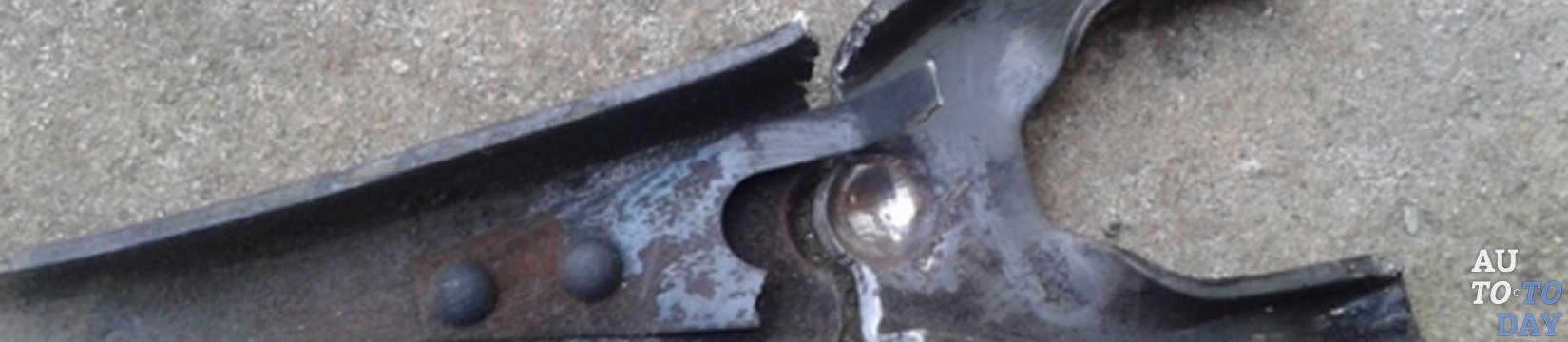

Вилка сцепления Однако трещины – это не единственная причина выхода из строя вилки сцепления автомобиля. Достаточно часто подобное может случаться даже в связи с наличием заводского брака, однако если и предыдущую вилку вы устанавливали самостоятельно, причина поломки может быть и другой. Вероятнее всего, это банальный износ, который происходит и со всеми остальными деталями автомобиля и механизма сцепления.

Итак, что же еще может произойти с вилкой сцепления во время эксплуатации?

1. Данная деталь может попросту переломиться. Случиться это может и по причине того, что изначально на ней появились трещины, который не смог заметить автовладелец и вовремя осуществить замену детали. Если вилка сцепления действительно переломилась, то в таком случае педаль сцепления очень резко провалится, и автомобиль больше не сможет продолжать движение.

2. Деталь изогнулась. Подобное происходит не так часто, поскольку, чтобы загнуть металлическую деталь, необходимо осуществить достаточно большое механическое воздействие. Скорее всего, параллельно с вилкой из строя вышли и другие элементы сцепления, в результате неправильной работы которых и произошла деформация вилки.

3. Износились лапки детали. Столкнуться с такой ситуацией могут те водители, у которых вилка сцепления установлена уже достаточно давно, и такое явление как износ лапок не является чем-то ненормальным. Ведь непосредственно благодаря этим лапкам и происходит включение/выключение сцепления и именно они постоянно взаимодействуют с другими элементами данного механизма.

4. Наличие дефекта на лапках детали, который располагается в той точке, где они прикасаются к муфте. Предотвратить каким-либо способом проявление подобного практически невозможно. По этой причине обращать внимание на наличие брака необходимо еще во время покупки вилки сцепления.

Замена вилки сцепления К сожалению, из-за незначительности первичных признаков неисправности вилки сцепления, предотвратить ее окончательную поломку практически невозможно. Поэтому, если в процессе осмотра вы действительно смогли найти трещину или другие серьезные дефекты вилки сцепления, без замены данной детали вам точно не обойтись. При этом очень важно уделить максимум внимания выбору новой детали. Для того чтобы новая вилка сцепления прослужила вам как можно дольше, необходимо приобретать оригинальные изделия, выполненные из прочного и устойчивого к большим нагрузкам металла.

3. Замена вилки сцепления: в чем особенности выполнения работ?

Многие считают, что для осуществления замены вилки сцепления обязательно необходимо снимать коробку передач, так как никакого другого способа дотянуться до данной детали не существует. Однако данный процесс может оказаться очень трудоемким и может занять больше времени, чем непосредственно сама замена. По этой причине более хитрые автолюбители придумали способ, как заменить вилку сцепления без демонтажа коробки передач. Подойдет он далеко не всем автовладельцам, поскольку здесь многое будет зависеть от модели авто и особенностей его конструкции. Но все же, большинству нижеприведенная инструкция должна пригодиться.

Но начнем мы не с инструкции, а с подготовительного этапа работ. Ведь в первую очередь необходимо приобрести саму вилку сцепления, которую вы будете устанавливать вместо поломанной или изношенной. После покупки данную деталь также рекомендуется обработать специальным способом. Концы вилки, то есть ее лапки, необходимо немного обточить на специальном точильном камне, удерживая саму деталь под углом в 45º. Благодаря этому новая вилка сможет без проблем втиснуться под прижимную пружину, которая находится на ступице выжимного подшипника сцепления.

Вилка сцепленияЧтобы установка вилки прошла максимально быстро и просто, под пружину необходимо изготовить специальный крючок, при помощи которого ее можно будет приподнять и просунуть вилку. Для того чтобы демонтировать старую вилку, необходимо:

1. Снять рабочий цилиндр сцепления. Он может демонтироваться только вместе со штоком. После этого цилиндр необходимо отвести в сторону вместе со шлангом, на котором он крепится.

2. Снимаем защитный чехол старой вилки и еще раз внимательно ее осматриваем. Если надежды на то, что она сможет работать дальше, нет, достаем ее из кожуха сцепления.

3. Осматриваем сам кожух. Если в нем есть какие-то дополнительный предметы или он сильно загрязнен, необходимо обеспечить ему максимальную чистоту.

4. Приступаем к непосредственной установке новой вилки. В кожухе сцепления имеется специальный шарообразный палец, под который необходимо просунуть лепестки фиксатора вилки сцепления.

5. Теперь концентрируем свое внимание на ступице выжимного подшипника и проволочной пружине. Именно под эту пружину необходимо просунуть заточенные лапки вилки (для стягивания пружины можете использовать заранее подготовленный вами крючок). В результате вилка должна оказаться между пружиной и ступицей подшипника сцепления. Однако не стоит менять данный этап работ с предыдущим, поскольку это все равно не даст вам никакого результата.

6. Осуществляем обратную сборку всех элементов и деталей, которые были сняты с автомобиля для осуществления замены вилки сцепления.

На этом все работы заканчиваются. Остается только проверить работоспособность сцепления, для чего можно немного проехаться по району. Советуем также во время замены вилки сцепления обратить внимание на ее выжимной подшипник. Зачастую эти две детали выходят из строя одновременно, а если быть точнее, то выход из строя одной может стать причиной преждевременного износа второй. Тем более, что если вы уже будете разбирать механизм сцепления, параллельно установить выжимной подшипник вам не составит особого труда. Главное – подвести к месту работы нормальное освещение, чтобы вы могли отчетливо различать даже самые небольшие элементы всех систем и механизмов.
